公布日：2024.06.07
申请日：2024.02.22
分类号：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D35/12(2006.01)I;B01D29/52(2006.01)I;B01D29/66(2006.01)I;B01D29/72(2006.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种带清理机构的污水处理系统及其处理工艺，包括：污水处理罐以及开设在所述污水处理罐顶部的进水口；间歇排渣机构，位于所述污水处理罐的内部；本发明通过设置转动轴等零件的配合，以此实现了污水持续过滤的过程中能够将过滤下来的污垢排出；通过设置气泵等零件的配合，当过滤网倾斜在排料斗内部时，可以启动气泵，气泵将外界空气送入导管内部，随后通过高压喷气头喷出高压气体冲击到过滤网的网孔中。
权利要求书

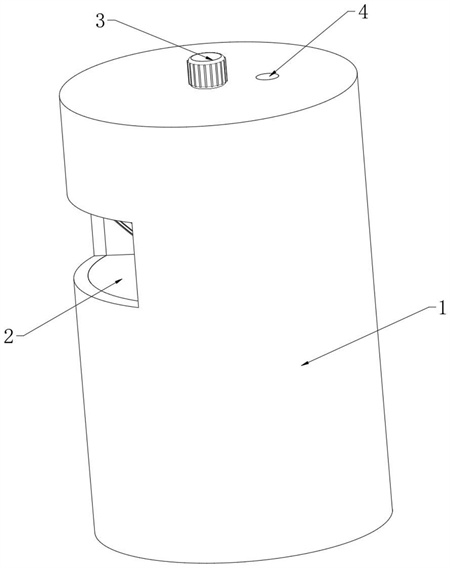

1.一种带清理机构的污水处理系统，其特征在于，包括：污水处理罐（1）以及开设在所述污水处理罐（1）顶部的进水口（4）；间歇排渣机构，位于所述污水处理罐（1）的内部，用于将污水过滤下来的杂质自动排出，所述间歇排渣机构包括安装在所述污水处理罐（1）顶部的第一驱动电机（3），所述第一驱动电机（3）的输出端连接有转动轴（7），且所述转动轴（7）的一端贯穿至所述污水处理罐（1）的内部固定连接有四个隔板（6），所述隔板（6）的外壁固定连接有套筒（5），且所述套筒（5）与所述污水处理罐（1）转动连接，两个所述隔板（6）之间设置有过滤网（8），所述套筒（5）的底部贴合有排料斗（2），所述排料斗（2）的内部设置有用于对所述过滤网（8）网孔中进行清理的喷气冲刷器与撞击辅助器。
2.根据权利要求1所述的一种带清理机构的污水处理系统，其特征在于，所述间歇排渣机构还包括固定连接在所述污水处理罐（1）内侧的固定环（14），所述套筒（5）的外壁固定连接有四个固定座（13），所述固定座（13）的内侧设置有转动块（16），且所述转动块（16）与所述过滤网（8）固定连接，所述转动块（16）的两侧外壁固定连接有第一转轴（19），所述第一转轴（19）的一端贯穿至所述固定座（13）的外部并与所述固定座（13）转动连接，所述第一转轴（19）的一端固定连接有圆环（17），所述圆环（17）与所述固定座（13）之间安装有扭力弹簧（20），所述圆环（17）的外壁固定连接有第一直齿轮（18），所述固定座（13）的内侧还得连接有滑动杆（22），所述滑动杆（22）的外壁固定连接有与所述第一直齿轮（18）相啮合的直齿条（21），所述滑动杆（22）的内侧固定连接有连接弹簧（23），且所述连接弹簧（23）的一端与所述固定座（13）固定连接，所述滑动杆（22）的内侧固定连接有第一球形杆（15），所述固定环（14）的内侧开设有梯形槽（24），且所述第一球形杆（15）位于所述梯形槽（24）的内侧。
3.根据权利要求2所述的一种带清理机构的污水处理系统，其特征在于，所述第一球形杆（15）的端面设置为球形，所述梯形槽（24）内侧的直径大于所述第一球形杆（15）端面球形直径，所述第一球形杆（15）设置有四个，其中一个位于所述梯形槽（24）的内侧。
4.根据权利要求1所述的一种带清理机构的污水处理系统，其特征在于，所述喷气冲刷器包括固定连接在所述排料斗（2）内侧的第一弧形支板（10），所述第一弧形支板（10）的内侧安装有第二驱动电机（25），所述第二驱动电机（25）的输出端贯穿至所述第一弧形支板（10）的内侧固定连接有辅助座（26），所述辅助座（26）的内侧固定连接有导管（27），所述导管（27）的一端固定连接有滑动座（33），所述排料斗（2）的内侧固定连接有第二弧形支板（11），所述导管（27）的进气口处连接有软管（34），所述第二弧形支板（11）的底部固定连接有收纳壳（35），所述收纳壳（35）的一端安装有气泵（36），所述气泵（36）的出气口与所述软管（34）连接，所述滑动座（33）的一侧转动连接有导向轮（38），且所述导向轮（38）贴合在所述软管（34）的外壁，所述导管（27）的出气口处安装有多个高压喷气头（29），所述收纳壳（35）的内侧设置有用于对所述软管（34）进行收放的收放辅助组件，所述辅助座（26）的外壁设置有用于对所述排料斗（2）内侧堆积的污垢进行拨料的拨料辅助组件。
5.根据权利要求4所述的一种带清理机构的污水处理系统，其特征在于，所述收放辅助组件包括转动连接在所述收纳壳（35）内侧的两个驱动轴（46），两个所述驱动轴（46）的外壁均固定连接有一个滚齿（47）与一个第二直齿轮（48），且两个所述第二直齿轮（48）相啮合，所述收纳壳（35）的一侧安装有第三驱动电机（37），且所述第三驱动电机（37）的输出端与其中一个所述驱动轴（46）连接。
6.根据权利要求4所述的一种带清理机构的污水处理系统，其特征在于，所述拨料辅助组件包括固定连接在所述辅助座（26）一侧的连杆（28），所述连杆（28）的一端固定连接有刮板（9）。
7.根据权利要求4所述的一种带清理机构的污水处理系统，其特征在于，所述滑动座（33）的底部固定连接有弧形限位块，所述第二弧形支板（11）的顶部开设有与所述弧形限位块相匹配的限位滑槽，所述滑动座（33）通过底部固定连接的弧形限位块与所述第二弧形支板（11）滑动连接。
8.根据权利要求4所述的一种带清理机构的污水处理系统，其特征在于，所述撞击辅助器包括固定连接在所述辅助座（26）内侧的矩形支撑杆（31），所述辅助座（26）的内侧转动连接有单向螺纹丝杆（44），所述单向螺纹丝杆（44）的一端贯穿至所述滑动座（33）的外部并与所述滑动座（33）转动连接，所述单向螺纹丝杆（44）的一端固定连接有锥齿轮（45），所述排料斗（2）的内侧固定连接有与所述锥齿轮（45）相啮合的弧形锥齿条（12），所述单向螺纹丝杆（44）的外壁螺纹连接有滑块（30），所述滑块（30）的内侧滑动连接有滑杆（32），所述滑杆（32）的外壁固定连接有辅助弹簧（40），所述辅助弹簧（40）的一端与所述滑块（30）固定连接，所述滑杆（32）的外壁固定连接有撞击杆（39），所述滑杆（32）的内侧固定连接有第二球形杆（41），所述矩形支撑杆（31）的底部固定连接有悬挂座（42），所述悬挂座（42）的内侧设置有斜板（43），所述悬挂座（42）的内侧固定连接有挡板（49），所述挡板（49）贴合在所述斜板（43）的外壁，所述斜板（43）的两侧外壁固定连接有第二转轴（50），所述第二转轴（50）的一端贯穿至所述悬挂座（42）的外壁并与所述悬挂座（42）转动连接，所述第二转轴（50）的外壁固定连接有第二连接板（53），所述悬挂座（42）的外壁固定连接有第一连接板（51），所述第一连接板（51）的内侧固定连接有弧形弹簧（52），且所述弧形弹簧（52）的一端与所述第二连接板（53）固定连接。
9.根据权利要求8所述的一种带清理机构的污水处理系统，其特征在于，所述滑块（30）的内侧开设有与所述矩形支撑杆（31）相匹配的限位滑槽，所述滑块（30）滑动连接在所述矩形支撑杆（31）的外壁，所述悬挂座（42）、所述斜板（43）等距离设置有多个。
10.一种带清理机构的污水处理工艺，其特征在于，采用权利要求1-9任一项所述的一种带清理机构的污水处理系统，包括以下步骤：S1、四个所述隔板（6）将所述套筒（5）内部的空间分割成四个部分，每个部分底部都设置有过滤网（8），首先，当污水进入到所述污水处理罐（1）内部后可以通过所述过滤网（8）进行过滤，可以通过控制器控制所述第一驱动电机（3）间歇式启动，所述第一驱动电机（3）输出端驱动所述转动轴（7）带动所述套筒（5）进行转动，从而可以将清理后的所述过滤网（8）旋转到所述进水口（4）的下方对污水进行过滤，将需要清理的所述过滤网（8）从所述进水口（4）的底部移走，当所述过滤网（8）转动到位于所述排料斗（2）的上方时，所述第一球形杆（15）在所述梯形槽（24）内侧斜面的作用下移动到所述梯形槽（24）的内侧时，所述连接弹簧（23）不在受到挤压力推动所述滑动杆（22）带动所述直齿条（21）进行复位，从而驱动所述第一直齿轮（18）通过所述圆环（17）带动所述转动块（16）旋转，同时所述扭力弹簧（20）在复位，当所述第一球形杆（15）停止移动时，所述转动块（16）带动所述过滤网（8）旋转四十度，从而使得所述过滤网（8）呈倾斜状态在所述排料斗（2）的内部，使得所述过滤网（8）顶部的污垢与杂质滑入到所述排料斗（2）内部，通过所述排料斗（2）内侧斜槽排出到外界，以此实现了污水持续过滤的过程中能够将过滤下来的污垢排出，无需停止设备，从而提高了对污水的处理效率；S2、当所述过滤网（8）倾斜在所述排料斗（2）内部时，可以启动所述气泵（36），所述气泵（36）将外界空气送入所述导管（27）内部，随后通过所述高压喷气头（29）喷出高压气体冲击到所述过滤网（8）的网孔中，同时启动所述第二驱动电机（25），通过控制器控制所述第二驱动电机（25）输出端进行正反转，所述第二驱动电机（25）输出端驱动所述辅助座（26）正转四十度复位后，所述第二驱动电机（25）输出端驱动所述辅助座（26）反转四十度再次复位，当所述第二驱动电机（25）输出端驱动所述辅助座（26）带动所述导管（27）进行往复摆动时，从而扩大所述高压喷气头（29）喷喷射出高压气体的范围，从而提高了对所述过滤网（8）网孔中污垢清理的效果，以此避免所述过滤网（8）网孔发生堵塞；S3、当所述辅助座（26）进行转动的同时通过所述连杆（28）带动所述刮板（9）进行同步转动，从而对所述排料斗（2）内部堆积的污垢进行搅动，从而提高污垢排出的效果，避免污垢堆积；S4、两个所述滚齿（47）初始夹持在所述软管（34）的外壁，当控制器控制所述第二驱动电机（25）输出端进行正反转动的同时控制所述第三驱动电机（37）输出端进行正反转，当所述滑动座（33）随着所述导管（27）进行摆动的同时对所述软管（34）进行拉扯，同时通过所述第三驱动电机（37）输出端驱动所述驱动轴（46）带动所述滚齿（47）与所述第二直齿轮（48）进行转动，从而通过所述第二直齿轮（48）驱动另一个所述第二直齿轮（48）太懂另一个所述滚齿（47）进行同步转动，从而驱动两个所述滚齿（47）将所述收纳壳（35）内部的所述软管（34）逐步的牵引到所述收纳壳（35）的外壁，以供所述第三驱动电机（37）能够对所述软管（34）进行拉扯，将上述步骤进行反向操作，即可将所述软管（34）拉回到所述收纳壳（35）内部进行收集，从而避免所述软管（34）过长悬挂在设备内部造成缠绕，进而提高了装置运行的稳定性；S5、所述过滤网（8）旋转四十度倾斜在所述排料斗（2）内部时，所述过滤网（8）贴合在所述撞击杆（39）上，当所述滑动座（33）进行转动的同时由于所述弧形锥齿条（12）固定不动，从而驱动所述锥齿轮（45）带动所述单向螺纹丝杆（44）进行转动，进而驱动所述滑块（30）带动所述撞击杆（39）进行横向移动，当所述第二球形杆（41）与所述斜板（43）接触时，在所述斜板（43）的斜面的作用下推动所述第二球形杆（41）拉动所述滑杆（32）带动所述撞击杆（39）向下移动，使得所述辅助弹簧（40）进行压缩，当所述第二球形杆（41）与所述斜板（43）分离时，所述辅助弹簧（40）推动所述滑杆（32）带动所述撞击杆（39）复位，使得所述撞击杆（39）撞击到所述过滤网（8）的外壁，从而使得所述过滤网（8）产生振动，以此配合所述高压喷气头（29）喷出高压气体对所述过滤网（8）网孔中进行清理，从而提高了对所述过滤网（8）网孔清理的效果，同时通过所述撞击杆（39）在所述单向螺纹丝杆（44）的作用下逐步对所述过滤网（8）不同位置进行撞击，能够进一步的提高对堵塞较为严重位置产生较强振动效果，当所述滑块（30）带动所述第二球形杆（41）进行复位时，所述第二球形杆（41）与所述斜板（43）接触推动所述斜板（43）带动所述第二转轴（50）进行转动，从而对所述弧形弹簧（52）进行挤压。
发明内容
本发明的目的在于：为了解决无法再设备运行的情况下对过滤网表面的污垢进行清理与过滤网网孔中堵塞的污垢无法清理的问题，提供一种带清理机构的污水处理系统及其处理工艺。
为实现上述目的，本发明提供如下技术方案：一种带清理机构的污水处理系统，包括：污水处理罐以及开设在所述污水处理罐顶部的进水口；间歇排渣机构，位于所述污水处理罐的内部，用于将污水过滤下来的杂质自动排出，所述间歇排渣机构包括安装在所述污水处理罐顶部的第一驱动电机，所述第一驱动电机的输出端连接有转动轴，且所述转动轴的一端贯穿至所述污水处理罐的内部固定连接有四个隔板，所述隔板的外壁固定连接有套筒，且所述套筒与所述污水处理罐转动连接，两个所述隔板之间设置有过滤网，所述套筒的底部贴合有排料斗，所述排料斗的内部设置有用于对所述过滤网网孔中进行清理的喷气冲刷器与撞击辅助器。
作为本发明再进一步的方案：所述间歇排渣机构还包括固定连接在所述污水处理罐内侧的固定环，所述套筒的外壁固定连接有四个固定座，所述固定座的内侧设置有转动块，且所述转动块与所述过滤网固定连接，所述转动块的两侧外壁固定连接有第一转轴，所述第一转轴的一端贯穿至所述固定座的外部并与所述固定座转动连接，所述第一转轴的一端固定连接有圆环，所述圆环与所述固定座之间安装有扭力弹簧，所述圆环的外壁固定连接有第一直齿轮，所述固定座的内侧还得连接有滑动杆，所述滑动杆的外壁固定连接有与所述第一直齿轮相啮合的直齿条，所述滑动杆的内侧固定连接有连接弹簧，且所述连接弹簧的一端与所述固定座固定连接，所述滑动杆的内侧固定连接有第一球形杆，所述固定环的内侧开设有梯形槽，且所述第一球形杆位于所述梯形槽的内侧。
作为本发明再进一步的方案：所述第一球形杆的端面设置为球形，所述梯形槽内侧的直径大于所述第一球形杆端面球形直径，所述第一球形杆设置有四个，其中一个位于所述梯形槽的内侧。
作为本发明再进一步的方案：所述喷气冲刷器包括固定连接在所述排料斗内侧的第一弧形支板，所述第一弧形支板的内侧安装有第二驱动电机，所述第二驱动电机的输出端贯穿至所述第一弧形支板的内侧固定连接有辅助座，所述辅助座的内侧固定连接有导管，所述导管的一端固定连接有滑动座，所述排料斗的内侧固定连接有第二弧形支板，所述导管的进气口处连接有软管，所述第二弧形支板的底部固定连接有收纳壳，所述收纳壳的一端安装有气泵，所述气泵的出气口与所述软管连接，所述滑动座的一侧转动连接有导向轮，且所述导向轮贴合在所述软管的外壁，所述导管的出气口处安装有多个高压喷气头，所述收纳壳的内侧设置有用于对所述软管进行收放的收放辅助组件，所述辅助座的外壁设置有用于对所述排料斗内侧堆积的污垢进行拨料的拨料辅助组件。
作为本发明再进一步的方案：所述收放辅助组件包括转动连接在所述收纳壳内侧的两个驱动轴，两个所述驱动轴的外壁均固定连接有一个滚齿与一个第二直齿轮，且两个所述第二直齿轮相啮合，所述收纳壳的一侧安装有第三驱动电机，且所述第三驱动电机的输出端与其中一个所述驱动轴连接。
作为本发明再进一步的方案：所述拨料辅助组件包括固定连接在所述辅助座一侧的连杆，所述连杆的一端固定连接有刮板。
作为本发明再进一步的方案：所述滑动座的底部固定连接有弧形限位块，所述第二弧形支板的顶部开设有与所述弧形限位块相匹配的限位滑槽，所述滑动座通过底部固定连接的弧形限位块与所述第二弧形支板滑动连接。
作为本发明再进一步的方案：所述撞击辅助器包括固定连接在所述辅助座内侧的矩形支撑杆，所述辅助座的内侧转动连接有单向螺纹丝杆，所述单向螺纹丝杆的一端贯穿至所述滑动座的外部并与所述滑动座转动连接，所述单向螺纹丝杆的一端固定连接有锥齿轮，所述排料斗的内侧固定连接有与所述锥齿轮相啮合的弧形锥齿条，所述单向螺纹丝杆的外壁螺纹连接有滑块，所述滑块的内侧滑动连接有滑杆，所述滑杆的外壁固定连接有辅助弹簧，所述辅助弹簧的一端与所述滑块固定连接，所述滑杆的外壁固定连接有撞击杆，所述滑杆的内侧固定连接有第二球形杆，所述矩形支撑杆的底部固定连接有悬挂座，所述悬挂座的内侧设置有斜板，所述悬挂座的内侧固定连接有挡板，所述挡板贴合在所述斜板的外壁，所述斜板的两侧外壁固定连接有第二转轴，所述第二转轴的一端贯穿至所述悬挂座的外壁并与所述悬挂座转动连接，所述第二转轴的外壁固定连接有第二连接板，所述悬挂座的外壁固定连接有第一连接板，所述第一连接板的内侧固定连接有弧形弹簧，且所述弧形弹簧的一端与所述第二连接板固定连接。
作为本发明再进一步的方案：所述滑块的内侧开设有与所述矩形支撑杆相匹配的限位滑槽，所述滑块滑动连接在所述矩形支撑杆的外壁，所述悬挂座、所述斜板等距离设置有多个。
本发明还公开了一种带清理机构的污水处理工艺，采用上述一种带清理机构的污水处理系统，包括以下步骤：S1、四个所述隔板将所述套筒内部的空间分割成四个部分，每个部分底部都设置有过滤网，首先，当污水进入到所述污水处理罐内部后可以通过所述过滤网进行过滤，可以通过控制器控制所述第一驱动电机间歇式启动，所述第一驱动电机输出端驱动所述转动轴带动所述套筒进行转动，从而可以将清理后的所述过滤网旋转到所述进水口的下方对污水进行过滤，将需要清理的所述过滤网从所述进水口的底部移走，当所述过滤网转动到位于所述排料斗的上方时，所述第一球形杆在所述梯形槽内侧斜面的作用下移动到所述梯形槽的内侧时，所述连接弹簧不在受到挤压力推动所述滑动杆带动所述直齿条进行复位，从而驱动所述第一直齿轮通过所述圆环带动所述转动块旋转，同时所述扭力弹簧在复位，当所述第一球形杆停止移动时，所述转动块带动所述过滤网旋转四十度，从而使得所述过滤网呈倾斜状态在所述排料斗的内部，使得所述过滤网顶部的污垢与杂质滑入到所述排料斗内部，通过所述排料斗内侧斜槽排出到外界，以此实现了污水持续过滤的过程中能够将过滤下来的污垢排出，无需停止设备，从而提高了对污水的处理效率；S2、当所述过滤网倾斜在所述排料斗内部时，可以启动所述气泵，所述气泵将外界空气送入所述导管内部，随后通过所述高压喷气头喷出高压气体冲击到所述过滤网的网孔中，同时启动所述第二驱动电机，通过控制器控制所述第二驱动电机输出端进行正反转，所述第二驱动电机输出端驱动所述辅助座正转四十度复位后，所述第二驱动电机输出端驱动所述辅助座反转四十度再次复位，当所述第二驱动电机输出端驱动所述辅助座带动所述导管进行往复摆动时，从而扩大所述高压喷气头喷射出高压气体的范围，从而提高了对所述过滤网网孔中污垢清理的效果，以此避免所述过滤网网孔发生堵塞。
S3、当所述辅助座进行转动的同时通过所述连杆带动所述刮板进行同步转动，从而对所述排料斗内部堆积的污垢进行搅动，从而提高污垢排出的效果，避免污垢堆积；S4、两个所述滚齿初始夹持在所述软管的外壁，当控制器控制所述第二驱动电机输出端进行正反转动的同时控制所述第三驱动电机输出端进行正反转，当所述滑动座随着所述导管进行摆动的同时对所述软管进行拉扯，同时通过所述第三驱动电机输出端驱动所述驱动轴带动所述滚齿与所述第二直齿轮进行转动，从而通过所述第二直齿轮驱动另一个所述第二直齿轮太懂另一个所述滚齿进行同步转动，从而驱动两个所述滚齿将所述收纳壳内部的所述软管逐步的牵引到所述收纳壳的外壁，以供所述第三驱动电机能够对所述软管进行拉扯，将上述步骤进行反向操作，即可将所述软管拉回到所述收纳壳内部进行收集，从而避免所述软管过长悬挂在设备内部造成缠绕，进而提高了装置运行的稳定性；S5、所述过滤网旋转四十度倾斜在所述排料斗内部时，所述过滤网贴合在所述撞击杆上，当所述滑动座进行转动的同时由于所述弧形锥齿条固定不动，从而驱动所述锥齿轮带动所述单向螺纹丝杆进行转动，进而驱动所述滑块带动所述撞击杆进行横向移动，当所述第二球形杆与所述斜板接触时，在所述斜板的斜面的作用下推动所述第二球形杆拉动所述滑杆带动所述撞击杆向下移动，使得所述辅助弹簧进行压缩，当所述第二球形杆与所述斜板分离时，所述辅助弹簧推动所述滑杆带动所述撞击杆复位，使得所述撞击杆撞击到所述过滤网的外壁，从而使得所述过滤网产生振动，以此配合所述高压喷气头喷出高压气体对所述过滤网网孔中进行清理，从而提高了对所述过滤网网孔清理的效果，同时通过所述撞击杆在所述单向螺纹丝杆的作用下逐步对所述过滤网不同位置进行撞击，能够进一步的提高对堵塞较为严重位置产生较强振动效果，当所述滑块带动所述第二球形杆进行复位时，所述第二球形杆与所述斜板接触推动所述斜板带动所述第二转轴进行转动，从而对所述弧形弹簧进行挤压。
与现有技术相比，本发明的有益效果是：1、通过设置转动轴等零件的配合，第一驱动电机输出端驱动转动轴带动套筒进行转动，从而可以将清理后的过滤网旋转到进水口的下方对污水进行过滤，将需要清理的过滤网从进水口的底部移走，当过滤网转动到位于排料斗的上方时，第一球形杆在梯形槽内侧斜面的作用下移动到梯形槽的内侧时，连接弹簧不在受到挤压力推动滑动杆带动直齿条进行复位，从而驱动第一直齿轮通过圆环带动转动块旋转，同时扭力弹簧在复位，当第一球形杆停止移动时，转动块带动过滤网旋转四十度，从而使得过滤网呈倾斜状态在排料斗的内部，使得过滤网顶部的污垢与杂质滑入到排料斗内部，通过排料斗内侧斜槽排出到外界，以此实现了污水持续过滤的过程中能够将过滤下来的污垢排出，无需停止设备，从而提高了对污水的处理效率；2、通过设置气泵等零件的配合，当过滤网倾斜在排料斗内部时，可以启动气泵，气泵将外界空气送入导管内部，随后通过高压喷气头喷出高压气体冲击到过滤网的网孔中，同时启动第二驱动电机，通过控制器控制第二驱动电机输出端进行正反转，第二驱动电机输出端驱动辅助座正转四十度复位后，第二驱动电机输出端驱动辅助座反转四十度再次复位，当第二驱动电机输出端驱动辅助座带动导管进行往复摆动时，从而扩大高压喷气头喷射出高压气体的范围，从而提高了对过滤网网孔中污垢清理的效果，以此避免过滤网网孔发生堵塞；3、通过设置滚齿等零件的配合，两个滚齿初始夹持在软管的外壁，当控制器控制第二驱动电机输出端进行正反转动的同时控制第三驱动电机输出端进行正反转，当滑动座随着导管进行摆动的同时对软管进行拉扯，同时通过第三驱动电机输出端驱动驱动轴带动滚齿与第二直齿轮进行转动，从而通过第二直齿轮驱动另一个第二直齿轮太懂另一个滚齿进行同步转动，从而驱动两个滚齿将收纳壳内部的软管逐步的牵引到收纳壳的外壁，以供第三驱动电机能够对软管进行拉扯，将上述步骤进行反向操作，即可将软管拉回到收纳壳内部进行收集，从而避免软管过长悬挂在设备内部造成缠绕，进而提高了装置运行的稳定性；4、通过设置刮板，当辅助座进行转动的同时通过连杆带动刮板进行同步转动，从而对排料斗内部堆积的污垢进行搅动，从而提高污垢排出的效果，避免污垢堆积；5、通过设置斜板等零件的配合，过滤网旋转四十度倾斜在排料斗内部时，过滤网贴合在撞击杆上，当滑动座进行转动的同时由于弧形锥齿条固定不动，从而驱动锥齿轮带动单向螺纹丝杆进行转动，进而驱动滑块带动撞击杆进行横向移动，当第二球形杆与斜板接触时，在斜板的斜面的作用下推动第二球形杆拉动滑杆带动撞击杆向下移动，使得辅助弹簧进行压缩，当第二球形杆与斜板分离时，辅助弹簧推动滑杆带动撞击杆复位，使得撞击杆撞击到过滤网的外壁，从而使得过滤网产生振动，以此配合高压喷气头喷出高压气体对过滤网网孔中进行清理，从而提高了对过滤网网孔清理的效果，同时通过撞击杆在单向螺纹丝杆的作用下逐步对过滤网不同位置进行撞击，能够进一步的提高对堵塞较为严重位置产生较强振动效果，当滑块带动第二球形杆进行复位时，第二球形杆与斜板接触推动斜板带动第二转轴进行转动，从而对弧形弹簧进行挤压。
（发明人：胡剑明;史云祥）
