公布日：2023.12.29
申请日：2023.11.28
分类号：B01D29/68(2006.01)I;B01D29/96(2006.01)I
摘要
本发明涉及晶硅加工技术领域，具体涉及一种晶硅切片废水过滤装置，晶硅切片废水过滤装置包括过滤管，过滤管上设置有排水管，过滤管的内部插装有半滤板和转换球阀，半滤板将过滤管分隔为进水腔和出水腔，半滤板上设置有滤孔，滤孔设置在半滤板的半个端面上，转换球阀将出水腔分隔为转换腔和储杂腔。过滤废水时进水腔接收废水，并经滤孔除去杂质后、从排水管排出；滤孔堵塞时半滤板绕第一轴线转动180度，实现滤孔的入口面和出口面的对换，滤孔疏通时，转换腔和储杂腔连通，使得杂质进入到储杂腔中进行储存，使得在对滤孔进行疏通时，还能够对废水进行过滤，从而避免停机对半滤板进行清理，在提高废水过滤效率的同时，提高对硅资源的回收效率。
权利要求书

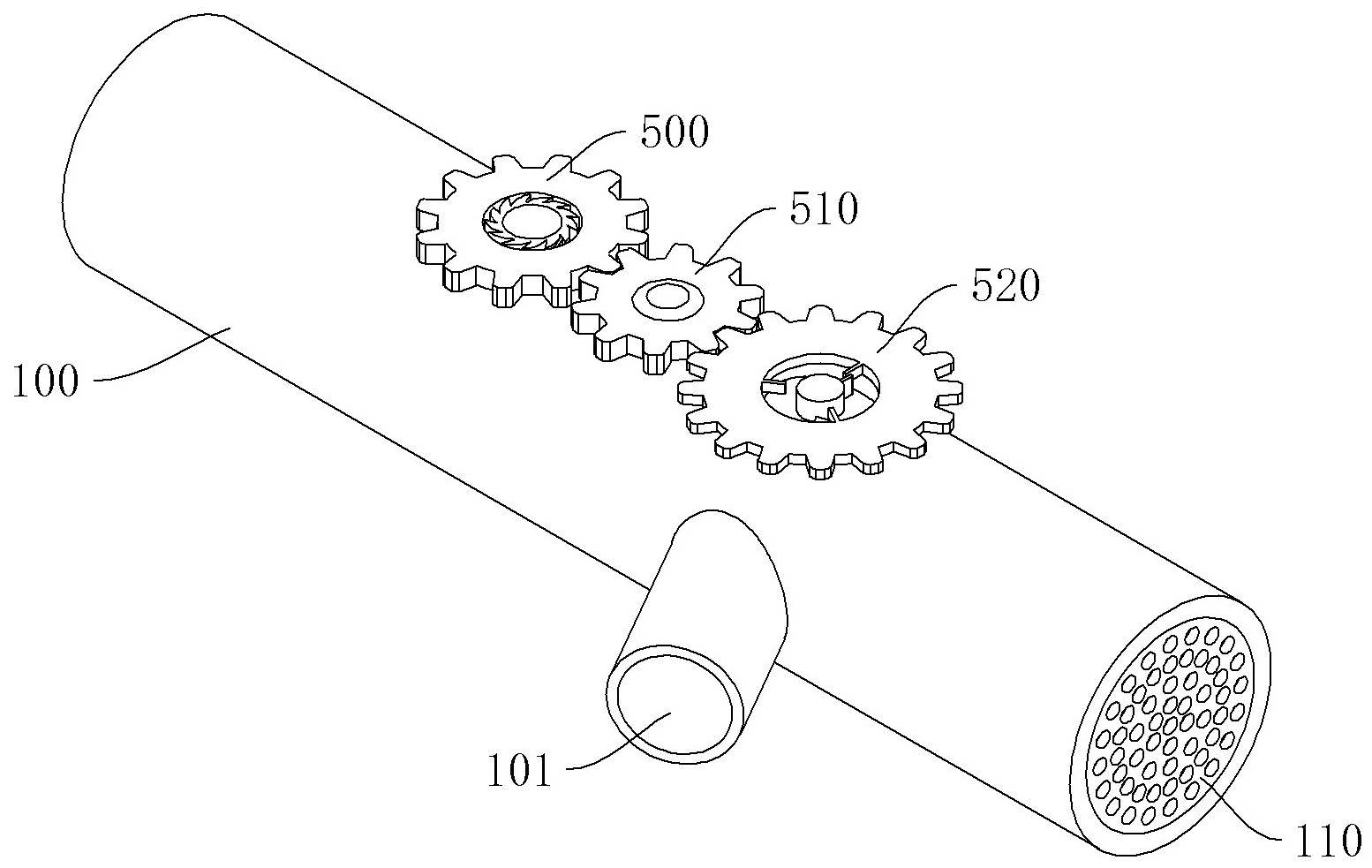

1.一种晶硅切片废水过滤装置，其特征在于，所述晶硅切片废水过滤装置包括：过滤管，所述过滤管为直管，所述过滤管的圆周侧壁上设置有排水管，排水管的轴线设置为和过滤管的轴线共面，且排水管的轴线和过滤管的轴线之间具有预设夹角；半滤板，所述半滤板设置在所述过滤管的内部，且能够绕第一轴线弹性自转，所述第一轴线垂直于所述过滤管的轴线，所述半滤板将所述过滤管分隔为进水腔和出水腔，所述半滤板上设置有滤孔，所述滤孔连通所述进水腔和所述出水腔，所述滤孔的数量有多个，且均匀排布在所述半滤板的半个端面上；转换球阀，所述转换球阀设置在所述过滤管内部，且能够绕第二轴线弹性自转，所述第二轴线垂直于所述过滤管的轴线，所述转换球阀将所述出水腔分隔为转换腔和储杂腔，所述转换球阀配置成能够使所述转换腔和所述排水管连通或和所述储杂腔连通；转换球阀上设置有安装轴，安装轴的轴线和转换球阀的球心重合，安装轴在安装时插装在过滤管内部，且安装轴的轴线和过滤管的轴线垂直且共面设置；过滤废水时，所述转换球阀使所述转换腔和所述排水管连通，所述进水腔接收废水，所述废水经所述滤孔除去杂质后、从所述排水管排出；所述滤孔堵塞时，所述半滤板绕所述第一轴线转动180度，以实现所述滤孔的入口面和出口面的对换；所述滤孔疏通时，所述转换球阀绕所述第二轴线转动使所述转换腔和所述储杂腔连通，使得杂质进入到所述储杂腔中进行储存，所述晶硅切片废水过滤装置还包括锁定机构和驱动机构，所述锁定机构配置成在正常过滤废水时锁定所述半滤板、在所述滤孔堵塞时解锁所述半滤板；所述驱动机构配置成能够带动所述转换球阀转动，所述半滤板能够沿所述过滤管的轴线方向弹性滑动；所述锁定机构包括卡块，所述卡块能够和所述半滤板卡接，所述卡块插装在所述过滤管的内周壁上，且能够沿所述过滤管的径向方向弹性滑动；正常过滤废水时，所述卡块和所述半滤板卡接；所述滤孔堵塞时，所述废水带动所述半滤板和所述卡块沿所述过滤管的轴线方向滑动，同时在弹性作用下所述卡块沿所述过滤管的径向方向、向靠近所述过滤管内周壁的方向移动，使得所述卡块和所述半滤板脱离卡接；所述驱动机构包括叶轮、单向组件和传动组件，所述叶轮设置在所述转换腔内，且能够绕第三轴线自转，所述第三轴线垂直于所述过滤管的轴线；在所述单向组件的作用下，所述叶轮仅在所述滤板堵塞时能够通过所述传动组件带动所述转换球阀转动；传动组件设置为包括第一齿轮、第二齿轮和第三齿轮，第一齿轮、第二齿轮和第三齿轮均位于过滤管的外部，第一齿轮和叶轮同轴设置，第三齿轮和安装轴同轴设置且能够同步转动，第二齿轮能够转动地设置在过滤管的外周壁上，且位于第一齿轮和第三齿轮之间，并同时和第一齿轮、第三齿轮啮合传动；单向组件设置为包括棘轮和棘凸，棘轮位于过滤管的外部并同时位于第一齿轮的内部，且同轴固定套接在叶轮上，棘凸设置在第一齿轮的内周壁上，棘凸和棘轮之间设置为单向传动。
2.根据权利要求1所述的晶硅切片废水过滤装置，其特征在于，所述卡块设置为磁铁或电磁铁，所述半滤板的另一半由磁性材料制成；所述卡块和所述半滤板之间的磁性配合使得所述半滤板复位。
3.根据权利要求1所述的晶硅切片废水过滤装置，其特征在于，所述卡块靠近所述半滤板复位转动方向的卡接面在所述过滤管径向方向上的高度低于与之相对一侧卡接面的高度。
4.根据权利要求1所述的晶硅切片废水过滤装置，其特征在于，所述驱动机构还包括限位组件，所述限位组件用于限制所述转换球阀能够转动的最大角度。
5.根据权利要求1所述的晶硅切片废水过滤装置，其特征在于，所述晶硅切片废水过滤装置还包括弹性件，所述弹性件设置在所述半滤板和所述过滤管之间，在所述弹性件的作用下所述半滤板具有绕第一轴线弹性自转的趋势。
6.根据权利要求1所述的晶硅切片废水过滤装置，其特征在于，所述储杂腔的末端设置有全滤板，所述全滤板用于过滤所述储杂腔内的废水。
7.根据权利要求6所述的晶硅切片废水过滤装置，其特征在于，所述过滤管在使用时倾斜或竖直放置。
发明内容
基于此，有必要针对目前的硅切割废水过程中所存在的硅资源回收效率低的问题，提供一种晶硅切片废水过滤装置。
上述目的通过下述技术方案实现：
一种晶硅切片废水过滤装置，所述晶硅切片废水过滤装置包括：
过滤管，所述过滤管的圆周侧壁上设置有排水管；
半滤板，所述半滤板设置在所述过滤管的内部，且能够绕第一轴线弹性自转，所述第一轴线垂直于所述过滤管的轴线，所述半滤板将所述过滤管分隔为进水腔和出水腔，所述半滤板上设置有滤孔，所述滤孔连通所述进水腔和所述出水腔，所述滤孔的数量有多个，且均匀排布在所述半滤板的半个端面上；
转换球阀，所述转换球阀设置在所述过滤管内部，且能够绕第二轴线弹性自转，所述第二轴线垂直于所述过滤管的轴线，所述转换球阀将所述出水腔分隔为转换腔和储杂腔，所述转换球阀配置成能够使所述转换腔和所述排水管连通或和所述储杂腔连通；
过滤废水时，所述转换球阀使所述转换腔和所述排水管连通，所述进水腔接收废水，所述废水经所述滤孔除去杂质后、从所述排水管排出；所述滤孔堵塞时，所述半滤板绕所述第一轴线转动180度，以实现所述滤孔的入口面和出口面的对换；所述滤孔疏通时，所述转换球阀绕所述第二轴线转动使所述转换腔和所述储杂腔连通，使得杂质进入到所述储杂腔中进行储存。
进一步地，所述晶硅切片废水过滤装置还包括锁定机构和驱动机构，所述锁定机构配置成在正常过滤废水时锁定所述半滤板、在所述滤孔堵塞时解锁所述半滤板；所述驱动机构配置成能够带动所述转换球阀转动。
进一步地，所述半滤板能够沿所述过滤管的轴线方向弹性滑动；所述锁定机构包括卡块，所述卡块能够和所述半滤板卡接，所述卡块插装在所述过滤管的内周壁上，且能够沿所述过滤管的径向方向弹性滑动；正常过滤废水时，所述卡块和所述半滤板卡接；所述滤孔堵塞时，所述废水带动所述半滤板和所述卡块沿所述过滤管的轴线方向滑动，同时在弹性作用下所述卡块沿所述过滤管的径向方向、向靠近所述过滤管内周壁的方向移动，使得所述卡块和所述半滤板脱离卡接。
进一步地，所述卡块设置为磁铁或电磁铁，所述半滤板的另一半由磁性材料制成；所述卡块和所述半滤板之间的磁性配合使得所述半滤板复位。
进一步地，所述卡块靠近所述半滤板复位转动方向的卡接面在所述过滤管径向方向上的高度低于与之相对一侧卡接面的高度。
进一步地，所述驱动机构包括叶轮、单向组件和传动组件，所述叶轮设置在所述转换腔内，且能够绕第三轴线自转，所述第三轴线垂直于所述过滤管的轴线；在所述单向组件的作用下，所述叶轮仅在所述滤板堵塞时能够通过所述传动组件带动所述转换球阀转动。
进一步地，所述驱动机构还包括限位组件，所述限位组件用于限制所述转换球阀能够转动的最大角度。
进一步地，所述晶硅切片废水过滤装置还包括弹性件，所述弹性件设置在所述半滤板和所述过滤管之间，在所述弹性件的作用下所述半滤板具有绕第一轴线弹性自转的趋势。
进一步地，所述储杂腔的末端设置有全滤板，所述全滤板用于过滤所述储杂腔内的废水。
进一步地，所述过滤管在使用时倾斜或竖直放置。
本发明的有益效果是：
本发明提供的一种晶硅切片废水过滤装置在过滤废水时，通过转换球阀使转换腔和排水管连通，然后通过进水腔接收废水，该废水经滤孔除去杂质后、从排水管排出，此时杂质堆积在滤孔的入口面；随着半滤板连续对废水进行过滤，滤孔的入口面会不断堆积杂质，当滤孔堵塞时，半滤板绕第一轴线转动180度，使得滤孔的入口面和出口面实现对换，进而在废水的冲击作用下能够疏通滤孔，避免影响滤孔的过滤效果；当滤孔疏通时，通过转换球阀绕第二轴线转动使转换腔和储杂腔连通，使得杂质进入到储杂腔中进行储存，便于收集杂质中的硅资源，进而避免通过停机对滤孔进行疏通和收集杂质中硅资源的过程，从而在提高装置过滤效率的同时，提高对硅资源的回收效率。
（发明人：李焱;付明鹏;彭强;陈中典）
