公布日：2023.12.29
申请日：2023.11.28
分类号：C02F9/00(2023.01)I;C02F1/04(2023.01)I;C02F1/52(2023.01)I;C02F1/78(2023.01)I;C02F1/00(2023.01)I;C02F103/36(2006.01)N
摘要
本发明公开了一种咪唑生产废水处理装置，其属于污水处理领域。它主要包括蒸馏仓，蒸馏仓一侧固定连接有冷凝装置，冷凝装置的另一侧固定连接有絮凝罐，絮凝罐的另一侧固定连接有臭氧处理罐，臭氧处理罐的底部固定连接有臭氧发生器，蒸馏仓包括仓体，仓体底部左侧固定连接有加热底座，加热底座上固定安装有多组加热棒，加热棒向上延伸进仓体内部，仓体底部右侧固定设有出盐口，仓体侧壁固定设有进水口。本发明通过设置除垢震动棒，实现蒸馏仓的连续高效作业；通过在絮凝罐上设置主动过滤机构，实现絮凝罐处理废水作业的连续性。本发明主要用于处理咪唑生产的废水。
权利要求书

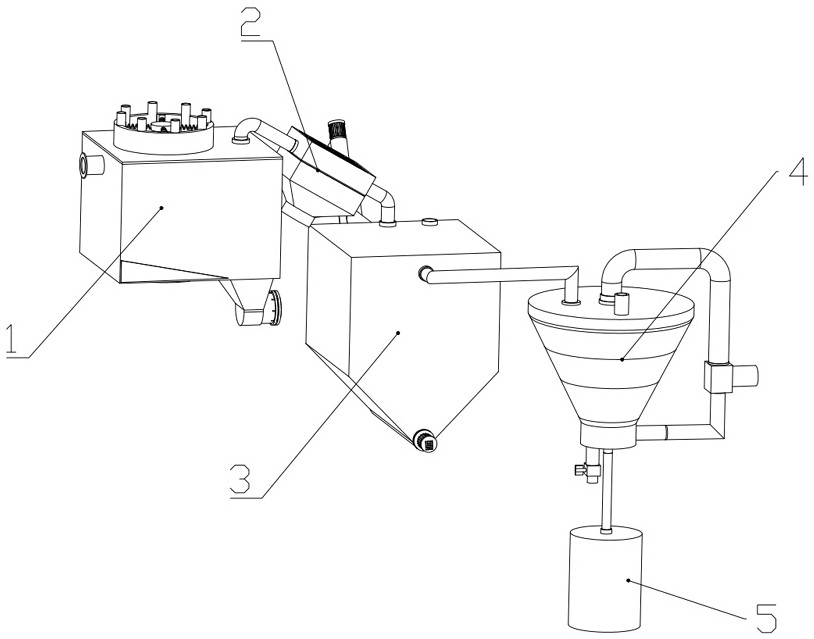

1.一种咪唑生产废水处理装置，包括蒸馏仓（1），蒸馏仓（1）一侧固定连接有冷凝装置（2），冷凝装置（2）的另一侧固定连接有絮凝罐（3），絮凝罐（3）的另一侧固定连接有臭氧处理罐（4），臭氧处理罐（4）的底部固定连接有臭氧发生器（5），其特征在于：所述蒸馏仓（1）包括仓体（101），仓体（101）底部左侧固定连接有加热底座（104），加热底座（104）上固定安装有多组加热棒（105），加热棒（105）向上延伸进仓体（101）内部，仓体（101）底部右侧固定设有出盐口（103），仓体（101）侧壁固定设有进水口（102），仓体（101）顶部右侧固定连接有蒸汽管道（106），仓体（101）顶部左侧固定安装有多组除垢震动棒（111），除垢震动棒（111）呈圆环排列，除垢震动棒（111）外侧固定连接有限位圆环（107），除垢震动棒（111）内侧设有转动机构（108），转动机构（108）固定连接在仓体（101）顶部，转动机构（108）侧壁固定连接有多组拉簧（109），拉簧（109）的另一端固定连接有撞击锤（110），撞击锤（110）与除垢震动棒（111）上部相配合，除垢震动棒（111）向下延伸进仓体（101）内部，除垢震动棒（111）底部与加热棒（105）相配合；所述除垢震动棒（111）包括安装管（111A）、U型管（111B）和震动叉（111D），除垢震动棒（111）顶部为安装管（111A），安装管（111A）与撞击锤（110）相配合，安装管（111A）底部与U型管（111B）固定连接，U型管（111B）上固定开设有圆孔（111C），U型管（111B）底部与震动叉（111D）固定连接，U型管（111B）和震动叉（111D）均与加热棒（105）相配合；所述冷凝装置（2）包括冷却箱（201），冷却箱（201）左侧与蒸汽管道（106）固定连接，冷却箱（201）的右侧固定连接有冷凝水管道（205），冷却箱（201）内部固定设有多组通风孔（202），冷却箱（201）底部固定连接有集风罩（203），集风罩（203）底部固定安装有风扇（204）；所述絮凝罐（3）包括罐体（301），罐体（301）内部固定安装有隔板（306），罐体（301）内部被隔板（306）分隔为混合腔（315）和沉淀腔（314），沉淀腔（314）侧壁固定连接有出水管道（303），混合腔（315）顶部与冷凝水管道（205）固定连接，混合腔（315）顶部固定开设有絮凝剂添加口（302），混合腔（315）和沉淀腔（314）底部相互连通，罐体（301）底部固定安装有水平螺杆（304），水平螺杆（304）一端固定连接有驱动电机一（305），驱动电机一（305）固定连接在沉淀腔（314）外壁，水平螺杆（304）另一端设有倾斜管道（307），倾斜管道（307）底部固定连接在混合腔（315）外壁，倾斜管道（307）顶部侧壁固定开设有排污口（308），倾斜管道（307）内部固定安装有倾斜螺杆（312），倾斜螺杆（312）顶部固定连接有驱动电机二（309），驱动电机二（309）固定连接在倾斜管道（307）顶部，倾斜管道（307）上部侧壁固定连接有过滤罩（310），过滤罩（310）外壁固定连接有回流管（311），回流管（311）的另一端固定连接混合腔（315）外壁，过滤罩（310）与倾斜管道（307）相接触的部分固定连接有过滤网（313），过滤网（313）与倾斜螺杆（312）活动接触；所述臭氧处理罐（4）包括罐身（401），罐身（401）顶部中心固定连接有输水管（403），输水管（403）的另一端固定连接有水泵（404），水泵（404）的另一端通过输水管（403）与罐身（401）底部侧壁固定连接，罐身（401）顶部与出水管道（303）固定连接，出水管道（303）的一侧设有与罐身（401）固定连接的排气口（402），罐身（401）底部中心固定连接有臭氧输气管（407），臭氧输气管（407）向上延伸进罐身（401）内部并固定连接有单向阀（408），臭氧输气管（407）的底部与臭氧发生器（5）固定连接，臭氧输气管（407）的一侧设有与罐身（401）固定连接的排水管道（405），罐身（401）内部固定设有循环管道（410），循环管道（410）向上延伸出罐身（401），循环管道（410）顶部与输水管（403）固定连接，循环管道（410）底部为封口结构，循环管道（410）侧壁固定开设有多组循环出水口（411），循环管道（410）侧壁固定连接有多级储气盘（412），各级储气盘（412）底部均固定连接有储气格（406），罐身（401）内壁固定连接有多级挡气环（409）。
2.根据权利要求1所述的一种咪唑生产废水处理装置，其特征在于：所述多级挡气环（409）与多级储气盘（412）相配合，储气盘（412）和挡气环（409）在罐身（401）内部从下向上依次布置，多级储气盘（412）的直径从循环管道（410）底部向上依次增大，多级储气盘（412）的直径从罐身（401）底部向上依次增大。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种咪唑生产废水处理装置，其通过设置除垢震动棒，实现蒸馏仓的连续高效作业；通过在絮凝罐上设置主动过滤机构，实现絮凝罐处理废水作业的连续性；通过在臭氧处理罐内设置储气盘和挡气环，提高臭氧对废水的处理效果，通过设置循环管道和输水管，加快臭氧对废水的处理速度。
所述的一种咪唑生产废水处理装置，包括蒸馏仓，蒸馏仓一侧固定连接有冷凝装置，冷凝装置的另一侧固定连接有絮凝罐，絮凝罐的另一侧固定连接有臭氧处理罐，臭氧处理罐的底部固定连接有臭氧发生器，所述蒸馏仓包括仓体，仓体底部左侧固定连接有加热底座，加热底座上固定安装有多组加热棒，加热棒向上延伸进仓体内部，仓体底部右侧固定设有出盐口，仓体侧壁固定设有进水口，仓体顶部右侧固定连接有蒸汽管道，仓体顶部左侧固定安装有多组除垢震动棒，除垢震动棒呈圆环排列，除垢震动棒外侧固定连接有限位圆环，除垢震动棒内侧设有转动机构，转动机构固定连接在仓体顶部，转动机构侧壁固定连接有多组拉簧，拉簧的另一端固定连接有撞击锤，撞击锤与除垢震动棒上部相配合，除垢震动棒向下延伸进仓体内部，除垢震动棒底部与加热棒相配合。
优选地，所述除垢震动棒包括安装管、U型管和震动叉，除垢震动棒顶部为安装管，安装管与撞击锤相配合，安装管底部与U型管固定连接，U型管上固定开设有圆孔，U型管底部与震动叉固定连接，U型管和震动叉均与加热棒相配合。
优选地，所述冷凝装置包括冷却箱，冷却箱左侧与蒸汽管道固定连接，冷却箱的右侧固定连接有冷凝水管道，冷却箱内部固定设有多组通风孔，冷却箱底部固定连接有集风罩，集风罩底部固定安装有风扇。
优选地，所述絮凝罐包括罐体，罐体内部固定安装有隔板，罐体内部被隔板分隔为混合腔和沉淀腔，沉淀腔侧壁固定连接有出水管道，混合腔顶部与冷凝水管道固定连接，混合腔顶部固定开设有絮凝剂添加口，混合腔和沉淀腔底部相互连通，罐体底部固定安装有水平螺杆，水平螺杆一端固定连接有驱动电机一，驱动电机一固定连接在沉淀腔外壁，水平螺杆另一端设有倾斜管道，倾斜管道底部固定连接在混合腔外壁，倾斜管道顶部侧壁固定开设有排污口，倾斜管道内部固定安装有倾斜螺杆，倾斜螺杆顶部固定连接有驱动电机二，驱动电机二固定连接在倾斜管道顶部，倾斜管道上部侧壁固定连接有过滤罩，过滤罩外壁固定连接有回流管，回流管的另一端固定连接混合腔外壁，过滤罩与倾斜管道相接触的部分固定连接有过滤网，过滤网与倾斜螺杆活动接触。
优选地，所述臭氧处理罐包括罐身，罐身顶部中心固定连接有输水管，输水管的另一端固定连接有水泵，水泵的另一端通过输水管与罐身底部侧壁固定连接，罐身顶部与出水管道固定连接，出水管道的一侧设有与罐身固定连接的排气口，罐身底部中心固定连接有臭氧输气管，臭氧输气管向上延伸进罐身内部并固定连接有单向阀，臭氧输气管的底部与臭氧发生器固定连接，臭氧输气管的一侧设有与罐身固定连接的排水管道，罐身内部固定设有循环管道，循环管道向上延伸出罐身，循环管道顶部与输水管固定连接，循环管道底部为封口结构，循环管道侧壁固定开设有多组循环出水口，循环管道侧壁固定连接有多级储气盘，各级储气盘底部均固定连接有储气格，罐身内壁固定连接有多级挡气环。
优选地，所述多级挡气环与多级储气盘相配合，储气盘和挡气环在罐身内部从下向上依次布置，多级储气盘的直径从循环管道底部向上依次增大，多级储气盘的直径从罐身底部向上依次增大。
与现有技术相比，本发明的有益效果是：
1、通过设置除垢震动棒，破坏了加热棒周围盐分的静态附着环境，极大缓解了因加热棒表面结垢导致的加热效率降低的情况，实现蒸馏仓的连续高效作业；
2、通过在絮凝罐上设置主动过滤机构，将落入絮凝罐底部的絮凝沉淀物及时通过倾斜螺杆排出，待处理废水可通过冷凝水管道持续输入，实现絮凝罐处理废水作业的连续性；
3、通过在臭氧处理罐内设置储气盘和挡气环，实现臭氧与废水接触足够长的时间，提高臭氧对废水的处理效果，通过设置循环管道和输水管，促进废水与臭氧的接触，加快臭氧对废水的处理速度。
（发明人：唐仪财;张磊;张娟;王通一;钟凯旋;曹健）
