公布日：2023.11.10
申请日：2023.09.18
分类号：C02F1/00(2023.01)I;B01D29/94(2006.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I
摘要
本发明公开了一种污水处理用撇渣装置，包括底座和箱体，所述底座上设置有支撑板，所述支撑板相对设置两组，所述箱体可转动设于两组支撑板之间，所述箱体顶壁上设置有进料斗，所述进料斗的底端连接有进水管，所述箱体的右侧壁底端设置有清污口，所述箱体的左侧壁上设置有排液口，所述支撑板的外侧设置有旋转倾倒机构，所述旋转倾倒机构与箱体连接，所述底座上设置有平稳支撑机构，所述箱体内靠近排液口处可拆卸安装有撇渣网板。本发明属于污水处理技术领域，具体是指一种方便对沉淀在装置底部的残渣以及污泥进行清理，且能够根据具体的使用情况进行稳定放置或者向清污口倾斜以便更好的清理的污水处理用撇渣装置。
权利要求书

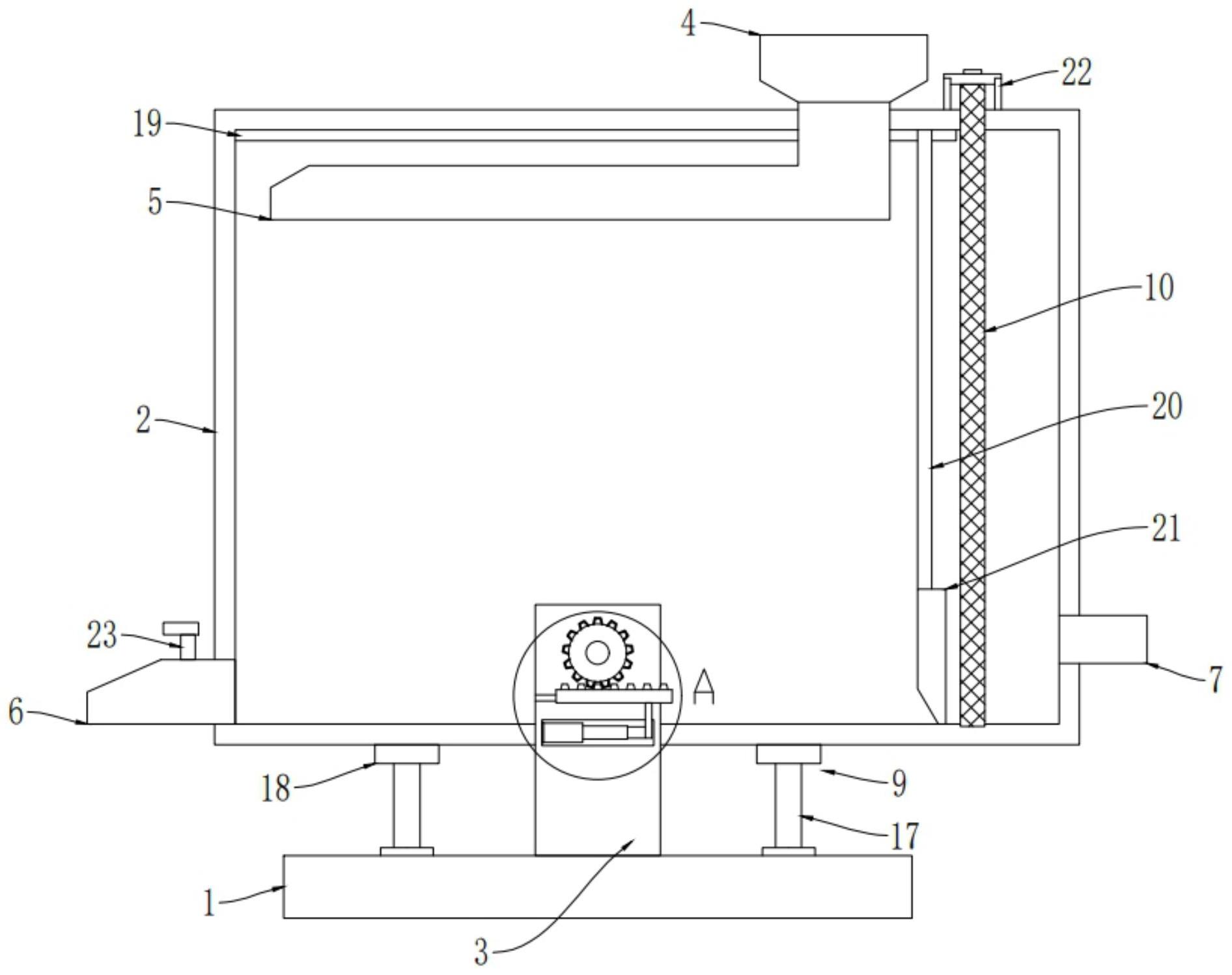

1.一种污水处理用撇渣装置，其特征在于：包括底座(1)和箱体(2)，所述底座(1)上设置有支撑板(3)，所述支撑板(3)相对设置两组，所述箱体(2)可转动设于两组支撑板(3)之间，所述箱体(2)顶壁上设置有进料斗(4)，所述进料斗(4)的底端连接有进水管(5)，所述箱体(2)的右侧壁底端设置有清污口(6)，所述箱体(2)的左侧壁上设置有排液口(7)，所述支撑板(3)的外侧设置有旋转倾倒机构(8)，所述旋转倾倒机构(8)与箱体(2)连接，所述底座(1)上设置有平稳支撑机构(9)，所述箱体(2)内靠近排液口(7)处可拆卸安装有撇渣网板(10)；所述旋转倾倒机构(8)包括齿轮(11)、齿条(12)和电动伸缩杆(13)，所述齿轮(11)设于支撑板(3)上且连接于支撑板(3)与箱体(2)的转动中心，所述支撑板(3)的外壁上设置有槽轨(14)，所述齿条(12)滑动设于槽轨(14)上，所述齿条(12)与齿轮(11)啮合设置，所述支撑板(3)的外侧壁上开设有空槽(15)，所述电动伸缩杆(13)安装于空槽(15)内，所述电动伸缩杆(13)的输出端连接有连接杆(16)，所述连接杆(16)的顶端与齿条(12)连接设置。
2.根据权利要求1所述的一种污水处理用撇渣装置，其特征在于：所述平稳支撑机构(9)设置四组且位于底座(1)的四边角处，所述平稳支撑机构(9)包括转轴(17)和托板(18)，所述转轴(17)可旋转设于底座(1)上，所述托板(18)的侧端部设于转轴(17)的顶端。
3.根据权利要求2所述的一种污水处理用撇渣装置，其特征在于：所述箱体(2)内顶壁下设置有滑轨(19)，所述滑轨(19)滑动连接有连杆(20)，所述连杆(20)下设置有刮板(21)，所述刮板(21)贴于箱体(2)的底壁设置。
4.根据权利要求3所述的一种污水处理用撇渣装置，其特征在于：所述箱体(2)的顶壁上设置有防护罩壳(22)，所述防护罩壳(22)的顶部设置开关盖，所述防护罩壳(22)罩设于撇渣网板(10)顶端。
5.根据权利要求4所述的一种污水处理用撇渣装置，其特征在于：所述清污口(6)处安装有阀门(23)。
6.根据权利要求5所述的一种污水处理用撇渣装置，其特征在于：所述排液口(7)处安装电磁阀。
7.根据权利要求6所述的一种污水处理用撇渣装置，其特征在于：所述底座(1)为匚字形结构设置。
发明内容
为了解决上述难题，本发明提供了一种方便对沉淀在装置底部的残渣以及污泥进行清理，且能够根据具体的使用情况进行稳定放置或者向清污口倾斜以便更好的清理的污水处理用撇渣装置。
为了实现上述功能，本发明采取的技术方案如下：一种污水处理用撇渣装置，包括底座和箱体，所述底座上设置有支撑板，所述支撑板相对设置两组，所述箱体可转动设于两组支撑板之间，所述箱体顶壁上设置有进料斗，所述进料斗的底端连接有进水管，所述箱体的右侧壁底端设置有清污口，所述箱体的左侧壁上设置有排液口，所述支撑板的外侧设置有旋转倾倒机构，所述旋转倾倒机构与箱体连接，所述底座上设置有平稳支撑机构，所述箱体内靠近排液口处可拆卸安装有撇渣网板；所述旋转倾倒机构包括齿轮、齿条和电动伸缩杆，所述齿轮设于支撑板上且连接于支撑板与箱体的转动中心，所述支撑板的外壁上设置有槽轨，所述齿条滑动设于槽轨上，所述齿条与齿轮啮合设置，所述支撑板的外侧壁上开设有空槽，所述电动伸缩杆安装于空槽内，所述电动伸缩杆的输出端连接有连接杆，所述连接杆的顶端与齿条连接设置。
作为本发明的一种优选技术方案，所述平稳支撑机构设置四组且位于底座的四边角处，所述平稳支撑机构包括转轴和托板，所述转轴可旋转设于底座上，所述托板的侧端部设于转轴的顶端。
作为本发明的一种优选技术方案，所述箱体内顶壁下设置有滑轨，所述滑轨滑动连接有连杆，所述连杆下设置有刮板，所述刮板贴于箱体的底壁设置。
作为本发明的一种优选技术方案，所述箱体的顶壁上设置有防护罩壳，所述防护罩壳的顶部设置开关盖，所述防护罩壳罩设于撇渣网板顶端。
作为本发明的一种优选技术方案，所述清污口处安装有阀门。
作为本发明的一种优选技术方案，所述排液口处安装电磁阀。
作为本发明的一种优选技术方案，所述底座为匚字形结构设置。
本发明采取上述结构取得有益效果如下：本发明提供的一种污水处理用撇渣装置，通过旋转倾倒机构配合可以滑动的刮板的设置，能够带动箱体转动向清污口的方向倾斜，由于刮板以及连杆自身重力作用，将刮板向清污口的方向刮动清理，方便对沉淀在装置底部的残渣以及污泥进行清理，同时在撇渣过程中需要箱体稳定放置时，可以利用托板托举箱体的底部支撑，且能够根据具体的使用情况进行稳定放置或者向清污口倾斜以便更好的清理。
（发明人：江满意;高萍萍;张贺）
