公布日：2023.02.03
申请日：2022.10.31
分类号：C02F1/16(2006.01)I;F28D21/00(2006.01)I;C02F103/18(2006.01)N
摘要
本发明公开了一种高效顺流喷淋型脱硫废水低温烟气浓缩系统，预沉池的入口与旋流器来水管道的出口相连通，预沉池顶部侧面的溢流口与喷淋塔下部侧面上的进水口相连通；喷淋塔的底部为浆液储存区，入口烟道的入口与主烟道相连通，入口烟道的出口与喷淋塔顶部的烟气入口相连通；浆液储存区的出口经一级浆液循环泵与一级喷淋层的喷淋管道母管相连通，浆液储存区的出口经二级浆液循环泵与二级喷淋层的喷淋管道母管相连通；喷淋塔的烟气出口与出口烟道的入口相连通，出口烟道的出口与主烟道相连通，浆液储存区的底部出口与浓缩液排出泵相连通，该系统能够实现脱硫废水的高效浓缩，且具有塔径小、塔高低、阻力小及喷嘴和泵磨损小的特点。
权利要求书

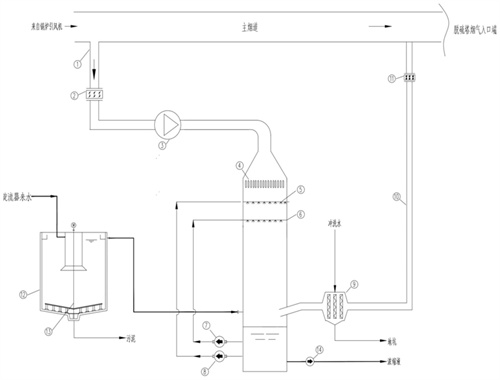

1.一种高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，包括主烟道、喷淋塔、旋流器来水管道、入口烟道(1)、二级浆液循环泵(7)、一级浆液循环泵(8)、出口烟道(10)、预沉池(12)及浓缩液排出泵(14)；预沉池(12)的入口与旋流器来水管道的出口相连通，预沉池(12)顶部侧面的溢流口与喷淋塔下部侧面上的进水口相连通；喷淋塔内自上至下依次设置有紊流装置(4)、一级喷淋层(5)及二级喷淋层(6)，喷淋塔的底部为浆液储存区，一级喷淋层(5)及二级喷淋层(6)上均布有空心锥碳化硅喷嘴；入口烟道(1)的入口与主烟道相连通，入口烟道(1)的出口与喷淋塔顶部的烟气入口相连通；浆液储存区的出口经一级浆液循环泵(8)与一级喷淋层(5)的喷淋管道母管相连通，浆液储存区的出口经二级浆液循环泵(7)与二级喷淋层(6)的喷淋管道母管相连通；喷淋塔的烟气出口与出口烟道(10)的入口相连通，出口烟道(10)的出口与主烟道相连通，浆液储存区的底部出口与浓缩液排出泵(14)相连通。
2.根据权利要求1所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，预沉池(12)的内部设置有中心筒及刮泥机(13)，其中，中心筒的入口与旋流器来水管道的出口相连通。
3.根据权利要求2所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，刮泥机(13)的出口连接有石膏脱水机。
4.根据权利要求1所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，入口烟道(1)的出口依次经入口烟气挡板门(2)及增压风机(3)与喷淋塔顶部的烟气入口相连通。
5.根据权利要求4所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，增压风机(3)为动叶可调轴流式风机。
6.根据权利要求1所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，沿顺烟气流向，出口烟道(10)上依次设有水平除雾器(9)及出口烟气挡板门(11)。
7.根据权利要求1所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，水平除雾器(9)布置于喷淋塔外。
8.根据权利要求1所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统，其特征在于，还包括冲洗水来水管道、冲洗水系统及地坑，冲洗水来水管道经冲洗水系统与水平除雾器(9)的冲洗水入口相连通，水平除雾器(9)的冲洗水出口与地坑相连通。
发明内容
本发明的目的在于克服上述现有技术的缺点，提供了一种高效顺流喷淋型脱硫废水低温烟气浓缩系统，该系统能够实现脱硫废水的高效浓缩，且具有塔径小、塔高低、阻力小及喷嘴和泵磨损小的特点。
为达到上述目的，本发明所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统包括主烟道、喷淋塔、旋流器来水管道、入口烟道、二级浆液循环泵、一级浆液循环泵、出口烟道、预沉池及浓缩液排出泵；
预沉池的入口与旋流器来水管道的出口相连通，预沉池顶部侧面的溢流口与喷淋塔下部侧面上的进水口相连通；喷淋塔内自上至下依次设置有紊流装置、一级喷淋层及二级喷淋层，喷淋塔的底部为浆液储存区，一级喷淋层及二级喷淋层上均布有空心锥碳化硅喷嘴；入口烟道的入口与主烟道相连通，入口烟道的出口与喷淋塔顶部的烟气入口相连通；浆液储存区的出口经一级浆液循环泵与一级喷淋层的喷淋管道母管相连通，浆液储存区的出口经二级浆液循环泵与二级喷淋层的喷淋管道母管相连通；喷淋塔的烟气出口与出口烟道的入口相连通，出口烟道的出口与主烟道相连通，浆液储存区的底部出口与浓缩液排出泵相连通。
预沉池的内部设置有中心筒及刮泥机，其中，中心筒的入口与旋流器来水管道的出口相连通。
刮泥机的出口连接有石膏脱水机。
入口烟道的出口依次经入口烟气挡板门及增压风机与喷淋塔顶部的烟气入口相连通。
增压风机为动叶可调轴流式风机。
沿顺烟气流向，出口烟道上依次设有水平除雾器及出口烟气挡板门。
水平除雾器布置于喷淋塔外。
还包括冲洗水来水管道、冲洗水系统及地坑，冲洗水来水管道经冲洗水系统与水平除雾器的冲洗水入口相连通，水平除雾器的冲洗水出口与地坑相连通。
本发明具有以下有益效果：
本发明所述的高效顺流喷淋型脱硫废水低温烟气浓缩系统在具体操作时，通过采用高烟气流速顺流喷淋接触、增设紊流装置的方式实现烟气与废水的高效换热传质，气流阻力降低，利于降低增压风机电耗；喷淋塔塔径可较同等烟气量条件下逆流喷淋塔亦显著减少，同时本发明设置废水预沉池，预先去除绝大部分悬浮物后再进行浓缩，大大减轻对循环泵、喷嘴等的磨损，浆液存储区无须设置搅拌设施。
（发明人：吴火强;毛进;刘成龙;王璟;李妮妮;徐韬;郭娉;周明飞;强雪妮）
