公布日：2023.05.02
申请日：2023.02.17
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01F35/32(2022.01)I;B01F27/90(2022.01)I;B01D36/04(2006.01)I;B01D21/
01(2006.01)I
摘要
本发明公开了污水处理设备领域的一种适应性强的农村小型生活污水处理装置，包括底板，所述底板顶部的左侧固定连接有过滤箱，所述过滤箱的内部活动连接有放置板，所述放置板的内部活动连接有卡块，所述卡块的底部固定连接有过滤板，所述过滤板的底部延伸至过滤箱的内部，所述卡块的两侧均设置有固定机构，所述过滤箱的右侧通过管道连通有水泵，所述水泵的底部与底板的顶部固定连接，所述水泵的顶部通过管道连通有搅拌箱，所述搅拌箱的底部与底板的顶部固定连接，所述搅拌箱的内部设置有搅拌机构。本发明过滤效果好，且滤网便于拆卸，清洗简单，在长时间使用中不会对滤网造成堵塞，从而提高过滤效果，有利于人们的使用。
权利要求书

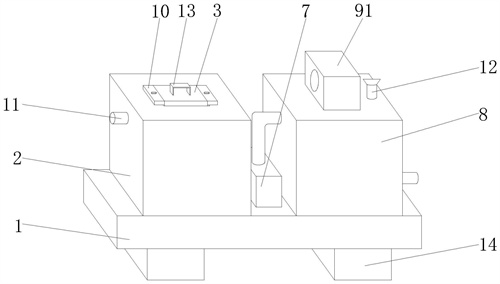

1.一种适应性强的农村小型生活污水处理装置，包括底板(1)，其特征在于：所述底板(1)顶部的左侧固定连接有过滤箱(2)，所述过滤箱(2)的内部活动连接有放置板(3)，所述放置板(3)的内部活动连接有卡块(4)，所述卡块(4)的底部固定连接有过滤板(5)，所述过滤板(5)的底部延伸至过滤箱(2)的内部，所述卡块(4)的两侧均设置有固定机构(6)，所述过滤箱(2)的右侧通过管道连通有水泵(7)，所述水泵(7)的底部与底板(1)的顶部固定连接，所述水泵(7)的顶部通过管道连通有搅拌箱(8)，所述搅拌箱(8)的底部与底板(1)的顶部固定连接，所述搅拌箱(8)的内部设置有搅拌机构(9)。
2.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述固定机构(6)包括卡板(61)、移动板(62)、固定柱(63)、挡板(64)、弹簧(65)和拉板(66)，所述卡板(61)的一侧与卡块(4)的内部活动连接，所述卡板(61)的另一侧与移动板(62)固定连接，所述移动板(62)的顶部和底部均与放置板(3)的内部活动连接，所述移动板(62)的另一侧与固定柱(63)固定连接，所述固定柱(63)的表面与挡板(64)的内部活动连接，所述挡板(64)的一侧与放置板(3)的内部固定连接，所述固定柱(63)的表面与弹簧(65)的内部活动连接，所述弹簧(65)的两侧分别移动板(62)和挡板(64)固定连接，所述固定柱(63)的另一端延伸至放置板(3)的外部并与拉板(66)固定连接。
3.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述搅拌机构(9)包括机箱(91)、电机(92)、搅拌杆(93)和搅拌叶(94)，所述机箱(91)的底部与搅拌箱(8)的顶部固定连接，所述机箱(91)的内部与电机(92)固定连接，所述电机(92)转轴的底端与搅拌杆(93)固定连接，所述搅拌杆(93)的底端依次贯穿机箱(91)和搅拌箱(8)并延伸至搅拌箱(8)的内部，所述搅拌杆(93)的两侧均与搅拌叶(94)固定连接。
4.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述放置板(3)的两侧均固定连接有连接板(10)，所述连接板(10)的内部通过螺栓与过滤箱(2)固定连接。
5.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述过滤箱(2)的左侧连通有进水管(11)，所述进水管(11)的左端连通有进水口。
6.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述搅拌箱(8)的顶部连通有进料管(12)，所述进料管(12)的径向剖面形状为圆形。
7.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述放置板(3)的顶部固定连接有把手(13)，所述把手(13)的表面设置有防滑纹。
8.根据权利要求1所述的一种适应性强的农村小型生活污水处理装置，其特征在于：所述底板(1)底部的两侧均固定连接有支腿(14)，所述支腿(14)的底部设置有防滑纹。
发明内容
本发明的目的在于提供一种适应性强的农村小型生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种适应性强的农村小型生活污水处理装置，包括底板，所述底板顶部的左侧固定连接有过滤箱，所述过滤箱的内部活动连接有放置板，所述放置板的内部活动连接有卡块，所述卡块的底部固定连接有过滤板，所述过滤板的底部延伸至过滤箱的内部，所述卡块的两侧均设置有固定机构，所述过滤箱的右侧通过管道连通有水泵，所述水泵的底部与底板的顶部固定连接，所述水泵的顶部通过管道连通有搅拌箱，所述搅拌箱的底部与底板的顶部固定连接，所述搅拌箱的内部设置有搅拌机构。
作为本发明进一步的方案：所述固定机构包括卡板、移动板、固定柱、挡板、弹簧和拉板，所述卡板的一侧与卡块的内部活动连接，所述卡板的另一侧与移动板固定连接，所述移动板的顶部和底部均与放置板的内部活动连接，所述移动板的另一侧与固定柱固定连接，所述固定柱的表面与挡板的内部活动连接，所述挡板的一侧与放置板的内部固定连接，所述固定柱的表面与弹簧的内部活动连接，所述弹簧的两侧分别移动板和挡板固定连接，所述固定柱的另一端延伸至放置板的外部并与拉板固定连接。
作为本发明再进一步的方案：所述搅拌机构包括机箱、电机、搅拌杆和搅拌叶，所述机箱的底部与搅拌箱的顶部固定连接，所述机箱的内部与电机固定连接，所述电机转轴的底端与搅拌杆固定连接，所述搅拌杆的底端依次贯穿机箱和搅拌箱并延伸至搅拌箱的内部，所述搅拌杆的两侧均与搅拌叶固定连接。
作为本发明再进一步的方案：所述放置板的两侧均固定连接有连接板，所述连接板的内部通过螺栓与过滤箱固定连接。
作为本发明再进一步的方案：所述过滤箱的左侧连通有进水管，所述进水管的左、端连通有进水口。
作为本发明再进一步的方案：所述搅拌箱的顶部连通有进料管，所述进料管的径向剖面形状为圆形。
作为本发明再进一步的方案：所述放置板的顶部固定连接有把手，所述把手的表面设置有防滑纹。
作为本发明再进一步的方案：所述底板底部的两侧均固定连接有支腿，所述支腿的底部设置有防滑纹。
与现有技术相比，本发明的有益效果是：
1、本发明，通过设置固定机构，能够对过滤板进行固定及拆卸，通过设置搅拌机构，能够对污水进行搅拌，使污水处理装置过滤效果好，且滤网便于拆卸，清洗简单，在长时间使用中不会对滤网造成堵塞，从而提高过滤效果，有利于人们的使用。
2、本发明，拉动拉板带动固定柱移动，固定柱带动移动板移动，移动板带动弹簧和卡板同时移动，能够对卡块进行固定，启动电机带动搅拌杆转动，搅拌杆带动搅拌叶转动，能够对污水进行搅拌，将连接板安装在放置板的两侧，当连接板与过滤箱的顶部接触时，通过螺栓将连接板进行固定，将进水管安装在过滤箱的一侧，能够使污水进入过滤箱的内部，将絮凝剂投入进料管内部，通过进料管能够使絮凝剂进入到搅拌箱的内部，握住把手带动放置板移动，能够使过滤板进行抽出，将支腿安装在底板的底部，能够对底板进行支撑。
（发明人：华庆荣）
