公布日：2023.03.07
申请日：2022.11.09
分类号：C02F9/00(2023.01)I;C02F1/28(2006.01)I;C02F1/48(2006.01)I;C02F1/52(2006.01)I;C02F3/34(2006.01)I;B01D36/04(2006.01)I;C02F101/10(2006.01)N;C02F101/
16(2006.01)N;C02F101/20(2006.01)N;C02F101/30(2006.01)N
摘要
本发明公开了一种生态安全缓冲区用污水深度处理的生态处理模块，属于污水处理领域，一种生态安全缓冲区用污水深度处理的生态处理模块，包括静置区、絮凝沉淀区和生物脱氮区，静置区一侧上方固定安装有进水管，静置区上与进水管相对一侧固定安装有抽液管一，抽液管一一侧固定安装有水泵一，水泵一一侧固定安装有连接管一，絮凝沉淀区位于连接管一末端，絮凝沉淀区底部固定安装有抽液管二，它可以实现，通过设置的静置区、絮凝沉淀区和生物脱氮区，用于对尾水中所携带的污染物质进行去除，从而能够对排放的尾水进行再次深度处理，使得处理后的尾水排放到生态安全缓冲区中，从而有效避免对生态安全缓冲区造成污染的情况发生。
权利要求书

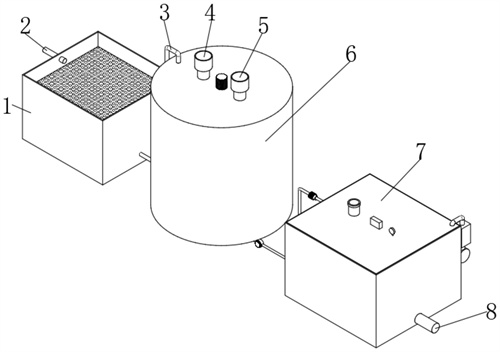

1.一种生态安全缓冲区用污水深度处理的生态处理模块，包括静置区(1)、絮凝沉淀区(6)和生物脱氮区(7)，其特征在于：所述静置区(1)一侧上方固定安装有进水管(2)，所述静置区(1)上与进水管(2)相对一侧固定安装有抽液管一(9)，所述抽液管一(9)一侧固定安装有水泵一(10)，所述水泵一(10)一侧固定安装有连接管一(3)，所述絮凝沉淀区(6)位于连接管一(3)末端，所述絮凝沉淀区(6)底部固定安装有抽液管二(11)，所述抽液管二(11)外侧中部固定安装有给料泵(12)，所述抽液管二(11)一端固定安装有压滤机(13)，所述压滤机(13)一侧固定安装有连接管二(15)，所述连接管二(15)外侧中部固定安装有水泵二(14)，所述生物脱氮区(7)位于连接管二(15)一侧，所述生物脱氮区(7)上与连接管二(15)相对一侧下方固定安装有出水管(8)。
2.根据权利要求1所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述静置区(1)内侧上方固定安装有筛网(20)，所述筛网(20)位于进水管(2)进水口下方，所述静置区(1)内侧筛网(20)下方设置有砂石层(19)，所述静置区(1)内侧砂石层(19)下方设置有活性炭过滤层(18)。
3.根据权利要求1所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述絮凝沉淀区(6)上方一侧固定安装有投料斗一(4)，所述絮凝沉淀区(6)上方与投料斗一(4)相对一侧固定安装有投料斗二(5)，所述絮凝沉淀区(6)内侧中部设置有搅拌件，所述絮凝沉淀区(6)内侧中部壁体上固定安装有导板(22)。
4.根据权利要求1所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述生物脱氮区(7)底部铺设有曝气管(34)，所述曝气管(34)一端固定安装有防护箱(33)，所述防护箱(33)内侧固定安装有加热片(35)，所述防护箱(33)底侧固定安装有连接管三，所述连接管三底部固定安装有气泵(32)，所述生物脱氮区(7)上方一侧固定安装有投料斗三(29)，所述生物脱氮区(7)上方中部固定安装有氧气观测仪(30)，所述生物脱氮区(7)上与投料斗三(29)相对一侧固定安装有PH仪(31)。
5.根据权利要求3所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述絮凝沉淀区(6)底部一侧固定安装有液位传感器(21)，所述液位传感器(21)和水泵一(10)电性连接。
6.根据权利要求3所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述搅拌件包含有电动机(16)，所述电动机(16)固定安装在絮凝沉淀区(6)上方中部，所述电动机(16)输出端转动连接有连接轴一(24)，所述连接轴一(24)外侧设置有若干搅拌叶一(23)，所述连接轴一(24)下方设置有连接轴二(25)，所述连接轴一(24)和连接轴二(25)通过联轴器(27)固定连接，所述连接轴二(25)底部外侧固定安装有若干搅拌叶二(26)，所述搅拌叶二(26)位于絮凝沉淀区(6)底部出水口上方。
7.根据权利要求4所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述生物脱氮区(7)内侧底部固定安装有温度传感器(28)，所述温度传感器(28)和加热片(35)电性连接。
8.根据权利要求4所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述连接管三中部固定安装有气阀。
9.根据权利要求4所述的一种生态安全缓冲区用污水深度处理的生态处理模块，其特征在于：所述曝气管(34)上开设有若干排气孔，所述排气孔内侧设置有挡片。
发明内容
1.要解决的技术问题
本发明的目的在于提供一种生态安全缓冲区用污水深度处理的生态处理模块，它可以实现，通过设置的静置区、絮凝沉淀区和生物脱氮区，用于对尾水中所携带的污染物质进行去除，从而能够对排放的尾水进行再次深度处理，使得处理后的尾水排放到生态安全缓冲区中，从而有效避免对生态安全缓冲区造成污染的情况发生。
2.技术方案
为解决上述问题，本发明采用如下的技术方案。
一种生态安全缓冲区用污水深度处理的生态处理模块，包括静置区、絮凝沉淀区和生物脱氮区，所述静置区一侧上方固定安装有进水管，所述静置区上与进水管相对一侧固定安装有抽液管一，所述抽液管一一侧固定安装有水泵一，所述水泵一一侧固定安装有连接管一，所述絮凝沉淀区位于连接管一末端，所述絮凝沉淀区底部固定安装有抽液管二，所述抽液管二外侧中部固定安装有给料泵，所述抽液管二一端固定安装有压滤机，所述压滤机一侧固定安装有连接管二，所述连接管二外侧中部固定安装有水泵二，所述生物脱氮区位于连接管二一侧，所述生物脱氮区上与连接管二相对一侧下方固定安装有出水管。
进一步的，所述静置区内侧上方固定安装有筛网，所述筛网位于进水管进水口下方，所述静置区内侧筛网下方设置有砂石层，所述静置区内侧砂石层下方设置有活性炭过滤层。
进一步的，所述絮凝沉淀区上方一侧固定安装有投料斗一，所述絮凝沉淀区上方与投料斗一相对一侧固定安装有投料斗二，所述絮凝沉淀区内侧中部设置有搅拌件，所述絮凝沉淀区内侧中部壁体上固定安装有导板。
进一步的，所述生物脱氮区底部铺设有曝气管，所述曝气管一端固定安装有防护箱，所述防护箱内侧固定安装有加热片，所述防护箱底侧固定安装有连接管三，所述连接管三底部固定安装有气泵，所述生物脱氮区上方一侧固定安装有投料斗三，所述生物脱氮区上方中部固定安装有氧气观测仪，所述生物脱氮区上与投料斗三相对一侧固定安装有PH仪。
进一步的，所述絮凝沉淀区底部一侧固定安装有液位传感器，所述液位传感器和水泵一电性连接。
进一步的，所述搅拌件包含有电动机，所述电动机固定安装在絮凝沉淀区上方中部，所述电动机输出端转动连接有连接轴一，所述连接轴一外侧设置有若干搅拌叶一，所述连接轴一下方设置有连接轴二，所述连接轴一和连接轴二通过联轴器固定连接，所述连接轴二底部外侧固定安装有若干搅拌叶二，所述搅拌叶二位于絮凝沉淀区底部出水口上方。
进一步的，所述生物脱氮区内侧底部固定安装有温度传感器，所述温度传感器和加热片电性连接。
进一步的，所述连接管三中部固定安装有气阀。
进一步的，所述曝气管上开设有若干排气孔，所述排气孔内侧设置有挡片。
3.有益效果
本发明的优点在于：
(1)本方案通过设置的静置区、絮凝沉淀区和生物脱氮区，静置区对尾水进行简单净化，然后通过对絮凝沉淀区内部添加磁性药剂、絮凝剂和合成吸附剂，用于对水体含有重金属以及含有的磷进行吸附，使得尾水中的污染物质去除工作，然后通过生物脱氮区对尾水中所携带的氨氮有机化合物去除，从而能够对排放的尾水进行再次深度处理，使得处理后的尾水排放到生态安全缓冲区中，从而有效避免对生态安全缓冲区造成污染的情况发生。
(2)本方案通过设置的温度传感器、加热片和气泵等结构，在使用过程中，能够根据生物菌的具体要求对水体内部环境进行实时把控，从而加快尾水内部所携带的污染物质进行净化。
(3)本方案通过设置给料泵和压滤机等结构，料泵通过抽液管二抽取絮凝沉淀区内部的尾水，并送到压滤机中，压滤机会对污染物质进行脱水，从而将污染物质提出，方便对污染物质进行清除工作，避免污染物质沉淀在沉淀池底部，从而不方便清理的问题。
（发明人：吴云波;吴伟;谢祥峰;陈思远;陈朋利;李杰;王小祥）
