公布日：2023.06.23
申请日：2022.11.24
分类号：C02F3/12(2023.01)I;B01D65/02(2006.01)I
摘要

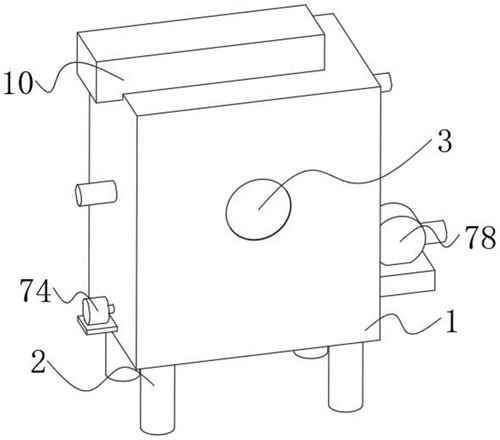

本发明公开了一种污水处理高效生物反应器，包括壳体、安装杆、膜组件、摆动组件和清理组件，壳体的两侧内壁上固定有转动安装有安装杆，安装杆的顶端外壁上转动安装有多个膜组件，壳体的顶端外壁上对应膜组件设置有摆动组件，壳体的底端内壁上设置有清理组件；膜组件的顶端外壁上固定有第一转轴，第一转轴穿过壳体外壁的顶端外壁上套接有第一同步轮；本发明设置的摆动组件，便于带动膜组件左右摆动，能够方便将膜组件表面的大体积的淤泥等杂物抖落，不需要人们频繁的将淤泥捣下，节省劳动力，提高了污水持续净化的效率，还可以移动调节杆和弧形皮带轮，便于控制膜组件摆动的频率，进一步提高了对膜组件淤泥清理效果。
权利要求书
1.一种污水处理高效生物反应器，其特征在于，包括壳体、安装杆、膜组件、摆动组件和清理组件，所述壳体的两侧内壁上固定有转动安装有安装杆，所述安装杆的顶端外壁上转动安装有多个膜组件，所述壳体的顶端外壁上对应膜组件设置有摆动组件，所述壳体的底端内壁上设置有清理组件；所述摆动组件包括摆动组件包括第一转轴、第一同步轮、第一同步带、第一连杆、第二转轴、第二带轮、第二皮带、第一旋转电机、转动盘、第一安装槽、液压缸、支撑杆、连接环、第二连接杆、固定块、插接槽、调节杆、弧形皮带轮和限位板，所述膜组件的顶端外壁上固定有第一转轴，所述第一转轴穿过壳体外壁的顶端外壁上套接有第一同步轮，所述第一同步轮之间的外壁上套接有第一同步带，其中一个所述第一同步轮的顶端外壁上转动安装有第一连杆，所述壳体的顶端外壁上转动安装有第二转轴，所述第二转轴的顶端外壁上对应第一连杆套接有第二带轮，且第一连杆的另一端转动安装于第二带轮的顶端外壁，所述第二带轮的外壁上套接有第二皮带。
2.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述壳体位于第二带轮一侧的顶端外壁上安装有第一旋转电机，所述第一旋转电机输出轴的顶端外壁上安装有转动盘，所述转动盘的顶端外壁上开设有第一安装槽，所述第一安装槽的底端内壁上安装有液压缸，所述液压缸伸缩轴的顶端外壁上固定有多个支撑杆，所述支撑杆之间的顶端外壁上固定有连接环，所述连接环位于支撑杆之间的外壁上转动安装有第二连接杆，所述转动盘位于第一安装槽四周的顶端外壁上固定有多个固定块，所述固定块的一侧上开设有插接槽，所述插接槽的内部上插接有调节杆，且第二连接杆的另一端与调节杆的一端转动连接，所述调节杆的另一端上固定有弧形皮带轮，且第二皮带套接于弧形皮带轮的外壁。
3.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述弧形皮带轮的顶端外壁上固定有限位板。
4.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述清理组件包括V型斜面槽、清理槽、收集槽、第二旋转电机、第三转轴、螺旋推料叶、抽泥管和清理泵，所述壳体的底端内壁上开设有V型斜面槽，所述V型斜面槽的底端内壁上开设有清理槽，所述壳体的一侧上对应清理槽安装有第二旋转电机，所述第二旋转电机输出轴位于清理槽内的一端上连接有第三转轴，所述第三转轴的外壁上固定有螺旋推料叶，所述清理槽位于螺旋推料叶一侧的底端内壁上开设有收集槽，所述壳体的外壁上对应收集槽贯通连接有抽泥管，所述壳体的一侧上对应抽泥管安装有清理泵，且抽泥管与清理泵连通。
5.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述壳体的位于第二皮带两侧的顶端外壁上固定有安装块，所述安装块的顶端外壁上开设有第二滑槽，所述第二滑槽的内部上滑动安装有第二滑块，所述第二滑块的一侧外壁上固定有第一弹簧，且第一弹簧的另一端固定于第二滑槽的内壁，所述第二滑块的顶端外壁上对应第二皮带转动安装有预紧轮，且预紧轮的外壁与第二皮带的外壁紧贴。
6.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述壳体的一侧上设置有观察窗。
7.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述弧形皮带轮的底端外壁上固定有第一滑块，所述转动盘的顶端外壁上对应第一滑块开设有第一滑槽，且第一滑槽的内壁与第一滑块的外壁贴合。
8.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述壳体的顶端外壁上对应第一同步带固定有保护罩，且保护罩位于保护罩内。
9.根据权利要求1所述的一种污水处理高效生物反应器，其特征在于，所述壳体的底端外壁四角上固定有支撑腿。
10.根据权利要求1所述的一种污水处理高效生物反应器的其使用方法，其特征在于，在使用时，启动第一旋转电机，第一旋转电机带动转动盘旋转，转动盘带动多个弧形皮带轮转动，从而再通过第二皮带带动第二带轮转动，启动液压缸，液压缸通过连接环带动第二连接杆的一端移动，第二连接杆带动调节杆移动，调节杆带动弧形皮带轮移动，改变弧形皮带轮的半径，从而控制第二带轮转速，第二带轮带动第一连杆移动，第一连杆的另一端带动第一同步轮往复转动，第一同步轮通过第一转轴带动膜组件往复摆动，从而把膜组件表面的杂质抖落下来，抖落下来的杂质顺着V型斜面槽进入到清理槽内，启动第二旋转电机，第二旋转电机带动第三转轴和螺旋推料叶旋转，螺旋推料叶把清理槽内的杂质推到收集槽内，然后启动清理泵，对收集槽内的杂质进行清理。
发明内容
本发明的目的在于提供一种污水处理高效生物反应器及其使用方法，本发明设置的摆动组件，便于带动膜组件左右摆动，能够方便将膜组件表面的大体积的淤泥等杂物抖落，不需要人们频繁的将淤泥捣下，节省劳动力，提高了污水持续净化的效率，还可以移动调节杆和弧形皮带轮，便于控制膜组件摆动的频率，进一步提高了对膜组件淤泥清理效果。
本发明的目的可以通过以下技术方案实现：
一种污水处理高效生物反应器，包括壳体、安装杆、膜组件、摆动组件和清理组件，所述壳体的两侧内壁上固定有转动安装有安装杆，所述安装杆的顶端外壁上转动安装有多个膜组件，所述壳体的顶端外壁上对应膜组件设置有摆动组件，所述壳体的底端内壁上设置有清理组件；
所述摆动组件包括摆动组件包括第一转轴、第一同步轮、第一同步带、第一连杆、第二转轴、第二带轮、第二皮带、第一旋转电机、转动盘、第一安装槽、液压缸、支撑杆、连接环、第二连接杆、固定块、插接槽、调节杆、弧形皮带轮和限位板，所述膜组件的顶端外壁上固定有第一转轴，所述第一转轴穿过壳体外壁的顶端外壁上套接有第一同步轮，所述第一同步轮之间的外壁上套接有第一同步带，其中一个所述第一同步轮的顶端外壁上转动安装有第一连杆，所述壳体的顶端外壁上转动安装有第二转轴，所述第二转轴的顶端外壁上对应第一连杆套接有第二带轮，且第一连杆的另一端转动安装于第二带轮的顶端外壁，所述第二带轮的外壁上套接有第二皮带。
作为本发明进一步的方案：所述壳体位于第二带轮一侧的顶端外壁上安装有第一旋转电机，所述第一旋转电机输出轴的顶端外壁上安装有转动盘，所述转动盘的顶端外壁上开设有第一安装槽，所述第一安装槽的底端内壁上安装有液压缸，所述液压缸伸缩轴的顶端外壁上固定有多个支撑杆，所述支撑杆之间的顶端外壁上固定有连接环，所述连接环位于支撑杆之间的外壁上转动安装有第二连接杆，所述转动盘位于第一安装槽四周的顶端外壁上固定有多个固定块，所述固定块的一侧上开设有插接槽，所述插接槽的内部上插接有调节杆，且第二连接杆的另一端与调节杆的一端转动连接，所述调节杆的另一端上固定有弧形皮带轮，且第二皮带套接于弧形皮带轮的外壁。
作为本发明进一步的方案：所述弧形皮带轮的顶端外壁上固定有限位板。
作为本发明进一步的方案：所述清理组件包括V型斜面槽、清理槽、收集槽、第二旋转电机、第三转轴、螺旋推料叶、抽泥管和清理泵，所述壳体的底端内壁上开设有V型斜面槽，所述V型斜面槽的底端内壁上开设有清理槽，所述壳体的一侧上对应清理槽安装有第二旋转电机，所述第二旋转电机输出轴位于清理槽内的一端上连接有第三转轴，所述第三转轴的外壁上固定有螺旋推料叶，所述清理槽位于螺旋推料叶一侧的底端内壁上开设有收集槽，所述壳体的外壁上对应收集槽贯通连接有抽泥管，所述壳体的一侧上对应抽泥管安装有清理泵，且抽泥管与清理泵连通。
作为本发明进一步的方案：所述壳体的位于第二皮带两侧的顶端外壁上固定有安装块，所述安装块的顶端外壁上开设有第二滑槽，所述第二滑槽的内部上滑动安装有第二滑块，所述第二滑块的一侧外壁上固定有第一弹簧，且第一弹簧的另一端固定于第二滑槽的内壁，所述第二滑块的顶端外壁上对应第二皮带转动安装有预紧轮，且预紧轮的外壁与第二皮带的外壁紧贴。
作为本发明进一步的方案：所述壳体的一侧上设置有观察窗。
作为本发明进一步的方案：所述弧形皮带轮的底端外壁上固定有第一滑块，所述转动盘的顶端外壁上对应第一滑块开设有第一滑槽，且第一滑槽的内壁与第一滑块的外壁贴合。
作为本发明进一步的方案：所述壳体的顶端外壁上对应第一同步带固定有保护罩，且保护罩位于保护罩内。
作为本发明进一步的方案：所述壳体的底端外壁四角上固定有支撑腿。
作为本发明进一步的方案：在使用时，启动第一旋转电机，第一旋转电机带动转动盘旋转，转动盘带动多个弧形皮带轮转动，从而再通过第二皮带带动第二带轮转动，启动液压缸，液压缸通过连接环带动第二连接杆的一端移动，第二连接杆带动调节杆移动，调节杆带动弧形皮带轮移动，改变弧形皮带轮的半径，从而控制第二带轮转速，第二带轮带动第一连杆移动，第一连杆的另一端带动第一同步轮往复转动，第一同步轮通过第一转轴带动膜组件往复摆动，从而把膜组件表面的杂质抖落下来，抖落下来的杂质顺着V型斜面槽进入到清理槽内，启动第二旋转电机，第二旋转电机带动第三转轴和螺旋推料叶旋转，螺旋推料叶把清理槽内的杂质推到收集槽内，然后启动清理泵，对收集槽内的杂质进行清理。
本发明的有益效果：本发明设置的摆动组件，通过第一转轴、第一同步轮、第一同步带、第一连杆、第二转轴、第二带轮、第二皮带、第一旋转电机、转动盘、第一安装槽、液压缸、支撑杆、连接环、第二连接杆、固定块、插接槽、调节杆、弧形皮带轮和限位板的配合，便于带动膜组件左右摆动，能够方便将膜组件表面的大体积的淤泥等杂物抖落，不需要人们频繁的将淤泥捣下，节省劳动力，提高了污水持续净化的效率，还可以移动调节杆和弧形皮带轮，便于控制膜组件摆动的频率，进一步提高了对膜组件淤泥清理效果，比较实用和完善，设置的清理组件，通过V型斜面槽、清理槽、收集槽、第二旋转电机、第三转轴、螺旋推料叶、抽泥管和清理泵的配合，便于对壳体底部的淤泥进行收集和清理，清理效果比较好，避免壳体底部淤泥的堆积，影响设备的正常使用，值得广泛推广应用。
（发明人：乔香君;曹正辉）
