公布日：2022.11.15
申请日：2022.09.28
分类号：C02F3/12(2006.01)I
摘要
本发明公开了一种氧化沟表面浮泥智能消除设备，氧化沟主体装置是氧化沟用于收纳处理液体的主体部位，氧化沟主体的栅板侧边设置了安装槽，用于安装本自动清污装置。转杆的一侧连接安装了转子，通过转子带动转杆上的金属带环绕转杆和下转杆做周期性转动。而金属带是通过导线和静电激发器相互连接的，因此金属带的表面始终带有可以吸附污泥的静电。为了在静电吸附的同时保证容器内部溶液的流动，避免发生堵塞：金属带的表面均匀的设置静电片，并在静电片的表面开设吸附孔，通过吸附孔实现精准吸附的效果，通过静电片也实现了模块化吸附的效果。为了表面液体在流经本装置的时候发生堵塞，我们还在金属带的表面设置了防阻孔，用于进行过流处理。
权利要求书

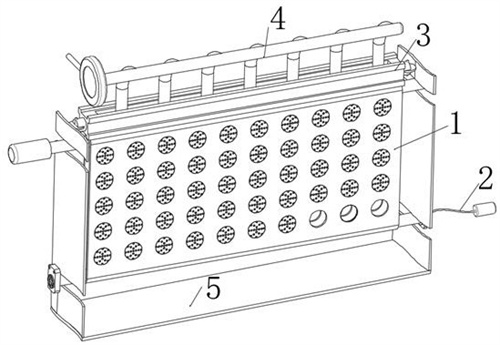

1.一种氧化沟表面浮泥智能消除设备，包括氧化沟主体（5），其特征在于，还包括：清污板（1），所述清污板（1）包括安装在氧化沟主体（5）一侧的转子（6），所述转子（6）的输出端安装有转杆（7），所述转杆（7）的表面环绕安装有金属带（8），所述金属带（8）的表面均匀安装有静电片（9），所述静电片（9）的均匀地开设有吸附孔（10），所述金属带（8）的表面还设置有防阻孔（12），所述金属带（8）的另一侧插接安装有下转杆（13），所述下转杆（13）的两侧安装有转接装置（14），所述清污板（1）的一侧连接安装有静电发生器（2）；所述静电发生器（2）包括导通连接在下转杆（13）端面的导线（16），所述导线（16）的端面连接有静电激发器（17）。
2.根据权利要求1所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述清污板（1）架设安装在氧化沟主体（5）的内部，所述氧化沟主体（5）包括底部的底座（34），所述底座（34）的侧边安装有栅板（32），所述栅板（32）的内部开设有安装槽（33），所述转杆（7）和下转杆（13）插接安装在安装槽（33）的内部，所述转接装置（14）安装在下转杆（13）与安装槽（33）的连接部位。
3.根据权利要求1或2所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述转接装置（14）包括套接在边转杆（13）表面的轴承（18），所述轴承（18）的表面安装有轴承座（19），所述轴承座（19）的表面设置有安装孔（20），所述轴承座（19）通过安装孔（20）安装在氧化沟主体（5）的侧边。
4.根据权利要求2所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述清污板（1）的顶部架设有骨架（3），所述骨架（3）包括安装在氧化沟主体（5）中间部位的骨架支架（21），所述骨架支架（21）的表面设置有减载槽（22），所述骨架支架（21）的内部开设有插接孔（23），所述骨架回家（21）的两侧固定有基座（24），所述基座（24）的中间部位设置有转动槽（25），所述转动槽（25）的中间部位插接有转轴（26），所述转轴（26）的表面转动安装有贴壁轮（27），所述贴壁轮（27）与氧化沟主体（5）相互接触安装。
5.据权利要求4所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述骨架支架（21）的内部插接安装有污泥输出装置（4），所述污泥输出装置（4）包括插接安装在插接孔（23）内部的排插管（28），所述排插管（28）的表面导通安装有引管（29），所述引管（29）的端面设置有输出泵（30），所述输出泵（30）的输出端安装有导管（31），所述导管（31）伸出至氧化沟主体（5）的外侧。
6.根据权利要求5所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述排插管（28）与所述金属带（8）的上方部位的相互对应。
7.根据权利要求1所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述转杆（7）和下转杆（13）的位置相互平行。
8.根据权利要求1所述的一种氧化沟表面浮泥智能消除设备，其特征在于：所述静电激发器（17）外接电源。
发明内容
本发明的目的在于提供一种氧化沟表面浮泥智能消除设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种氧化沟表面浮泥智能消除设备，包括氧化沟主体，还包括：清污板，清污板包括安装在氧化沟主体一侧的转子，转子的输出端安装有转杆，转杆的表面环绕安装有金属带，金属带的表面均匀安装有静电片，静电片的均匀地开设有吸附孔，金属带的表面还设置有防阻孔，金属带的另一侧插接安装有下转杆，下转杆的两侧安装有转接装置，清污板的一侧连接安装有静电发生器；静电发生器包括导通连接在下转杆端面的导线，导线的端面连接有静电激发器。
进一步的技术方案，清污板架设安装在氧化沟主体的内部，氧化沟主体包括底部的底座，底座的侧边安装有栅板，栅板的内部开设有安装槽，转杆和下转杆插接安装在安装槽的内部，转接装置安装在下转杆与安装槽的连接部位。
进一步的技术方案，转接装置包括套接在边转杆表面的轴承，轴承的表面安装有轴承座，轴承座的表面设置有安装孔，轴承座通过安装孔安装在氧化沟主体的侧边。
进一步的技术方案，清污板的顶部架设有骨架，骨架包括安装在氧化沟主体中间部位的骨架支架，骨架支架的表面设置有减载槽，骨架支架的内部开设有插接孔，骨架回家的两侧固定有基座，基座的中间部位设置有转动槽，转动槽的中间部位插接有转轴，转轴的表面转动安装有贴壁轮，贴壁轮与氧化沟主体相互接触安装。
进一步的技术方案，骨架支架的内部插接安装有污泥输出装置，污泥输出装置包括插接安装在插接孔内部的排插管，排插管的表面导通安装有引管，引管的端面设置有输出泵，输出泵的输出端安装有导管，导管伸出至氧化沟主体的外侧。
进一步的技术方案，排插管与金属带的上方部位的相互对应。
进一步的技术方案，转杆和下转杆的位置相互平行。
进一步的技术方案，静电激发器外接电源。
与现有技术相比，本发明的有益效果是：本装置针对现有技术中采用人工打捞污泥所存在的技术弊端，提出了相应的解决方案：氧化沟主体装置是氧化沟用于收纳处理液体的主体部位，我们在氧化沟主体的栅板侧边设置了安装槽，用于安装本自动清污装置。为了实现清污的效果，我们在转杆的一侧连接安装了转子，通过转子带动转杆上的金属带环绕转杆和下转杆做周期性转动。而金属带是通过导线和静电激发器相互连接的，因此金属带的表面始终带有可以吸附污泥的静电。为了在静电吸附的同时保证容器内部溶液的流动，避免发生堵塞：我们在金属带的表面均匀的设置静电片，并在静电片的表面开设吸附孔，通过吸附孔实现精准吸附的效果，通过静电片也实现了模块化吸附的效果。为了表面液体在流经本装置的时候发生堵塞，我们还在金属带的表面设置了防阻孔，用于进行过流处理。安装在骨架支架顶部的排插管用于吸收来自清污板吸附的污泥，并将吸附的污泥经由引管和导管排出装置的外部，最终实现清污的效果。同时，我们还在骨架的侧边安装了滑轮装置：基座内部的转轴上转动安装了贴壁轮，可以使得本装置在栅板的内部任意位置移动，进而实现清理位置改变的效果。
（发明人：曾涛;李佐规;陈革伟;余艺江）
