公布日：2022.04.26
申请日：2022.01.21
分类号：C02F9/04(2006.01)I
摘要
本发明涉及工业废水深度处理技术领域，且公开了一种工业废水深度处理循环利用零排放设备，包括固定底座，固定底座的顶端一侧固定连接有初级处理箱，初级处理箱的内部设置有一级废水处理机构，一级废水处理机构包括过滤板、主动转轴、从动转轴、两组连接杆和两组清洁刷，固定底座的顶端另一侧设置有二级废水处理机构。该工业废水深度处理循环利用零排放设备，通过一级废水处理机构和二级处理机构的设计可实现废水中固体杂质的过滤，在初级处理后的工业废水传送至二级废水处理机构中的沉淀箱内后，即可实现废水与絮凝剂的充分混合以及沉淀，提高了絮凝剂与废水之间混合效果，保证了废水沉淀处理效果与排放标准。
权利要求书

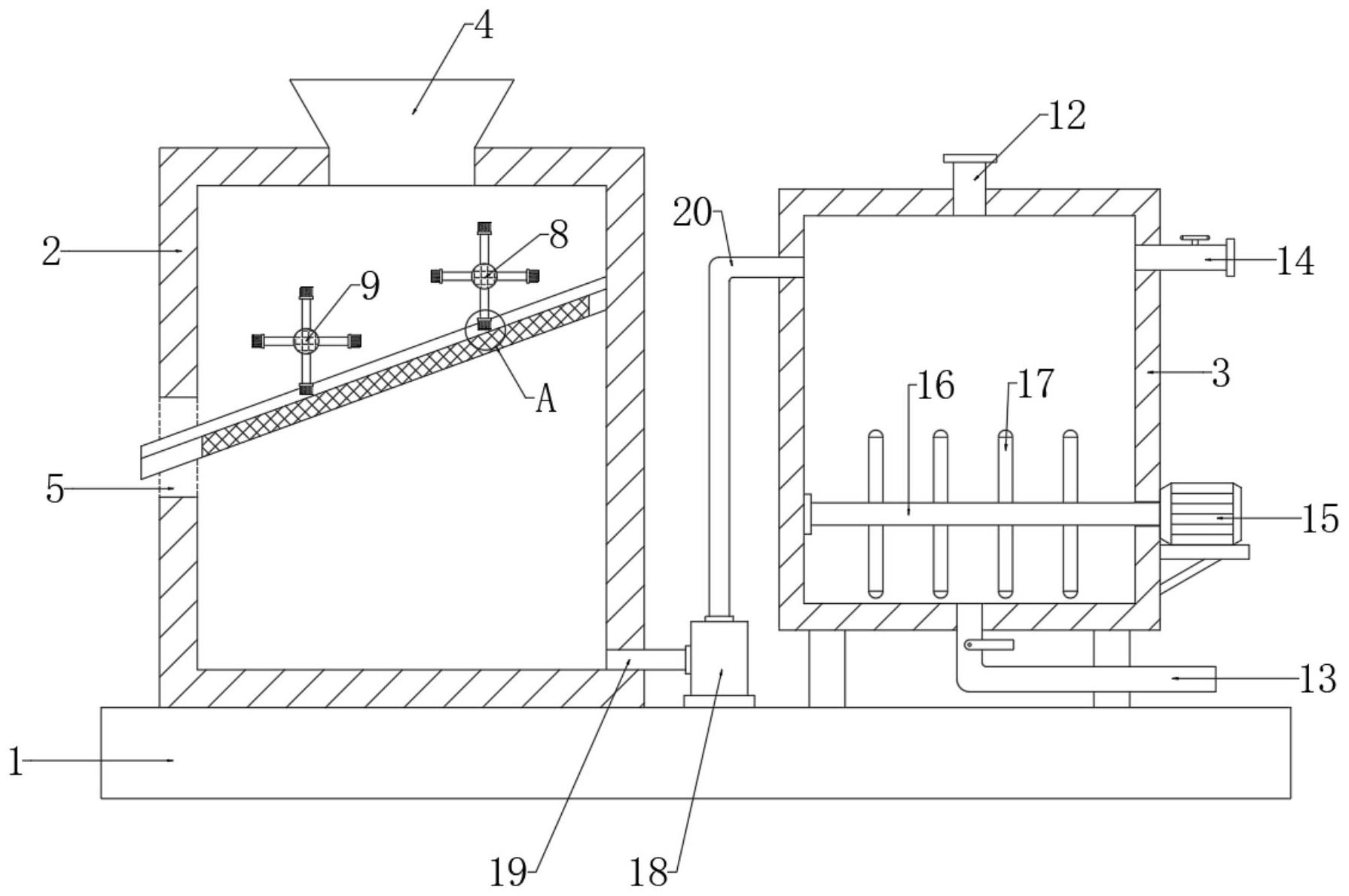

1.一种工业废水深度处理循环利用零排放设备，包括固定底座(1)，其特征在于：所述固定底座(1)的顶端一侧固定连接有初级处理箱(2)，所述初级处理箱(2)的顶端固定连接有进料斗(4)，所述初级处理箱(2)的内部设置有一级废水处理机构；所述一级废水处理机构包括过滤板(6)、主动转轴(8)、从动转轴(9)、两组连接杆(10)和两组清洁刷(11)，所述过滤板(6)固定连接在初级处理箱(2)的内腔顶部，所述主动转轴(8)和从动转轴(9)均滑动穿插连接在初级处理箱(2)的顶部，两组所述连接杆(10)分别固定连接在主动转轴(8)和从动转轴(9)的外侧，两组所述清洁刷(11)分别固定连接在两组连接杆(10)的一端；所述固定底座(1)的顶端另一侧设置有二级废水处理机构。
2.根据权利要求1所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述二级废水处理机构包括沉淀箱(3)、第一电机(15)、旋转杆(16)和两组搅拌杆(17)，所述沉淀箱(3)设置在固定底座(1)的顶端另一侧，所述第一电机(15)固定安装在沉淀箱(3)的一侧底部，所述旋转杆(16)固定连接在第一电机(15)的输出端，两组所述搅拌杆(17)对称固定连接在旋转杆(16)的外侧。
3.根据权利要求2所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述固定底座(1)的顶端一侧对称固定连接有两组支撑杆，所述沉淀箱(3)固定连接在两组支撑杆的顶端，所述旋转杆(16)的一端与沉淀箱(3)的内腔一侧转动连接。
4.根据权利要求2所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述沉淀箱(3)的顶端固定连接有投药管(12)，所述沉淀箱(3)的底端固定连接有污水排水管(13)，所述沉淀箱(3)的一侧顶部固定连接有处理水排水管(14)。
5.根据权利要求1所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述初级处理箱(2)的一侧开设有出料口(5)，所述过滤板(6)的输出端贯穿出料口(5)，且过滤板(6)的顶端两侧均固定连接有挡板(7)。
6.根据权利要求1所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述主动转轴(8)和从动转轴(9)的一端均贯穿初级处理箱(2)并分别固定套接有主动带轮(21)和从动带轮(23)，主动带轮(21)和从动带轮(23)之间啮合有皮带(22)。
7.根据权利要求6所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述初级处理箱(2)的背面顶部固定安装有第二电机(24)，所述第二电机(24)的输出端与主动转轴(8)的另一端固定连接。
8.根据权利要求1所述的一种工业废水深度处理循环利用零排放设备，其特征在于：所述固定底座(1)的顶端固定安装有泵体(18)，所述泵体(18)的输入端固定连接有抽水管(19)，所述抽水管(19)的输入端与初级处理箱(2)的另一侧底部固定连接，所述泵体(18)的输出端固定连接有出水管(20)，所述出水管(20)的输出端与沉淀箱(3)的另一侧顶部固定连接。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种工业废水深度处理循环利用零排放设备，以解决上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种工业废水深度处理循环利用零排放设备，包括固定底座，所述固定底座的顶端一侧固定连接有初级处理箱，所述初级处理箱的顶端固定连接有进料斗，所述初级处理箱的内部设置有一级废水处理机构。
所述一级废水处理机构包括过滤板、主动转轴、从动转轴、两组连接杆和两组清洁刷，所述过滤板固定连接在初级处理箱的内腔顶部，所述主动转轴和从动转轴均滑动穿插连接在初级处理箱的顶部，两组所述连接杆分别固定连接在主动转轴和从动转轴的外侧，两组所述清洁刷分别固定连接在两组连接杆的一端。
所述固定底座的顶端另一侧设置有二级废水处理机构。
优选的，所述二级废水处理机构包括沉淀箱、第一电机、旋转杆和两组搅拌杆，所述沉淀箱设置在固定底座的顶端另一侧，所述第一电机固定安装在沉淀箱的一侧底部，所述旋转杆固定连接在第一电机的输出端，两组所述搅拌杆对称固定连接在旋转杆的外侧，利用两组搅拌杆的搅拌，可实现沉淀箱内废水与处理药粉的充分混合，保证了工作废水的处理效果。
优选的，所述固定底座的顶端一侧对称固定连接有两组支撑杆，所述沉淀箱固定连接在两组支撑杆的顶端，两组支撑杆实现了对沉淀箱的支撑作用，所述旋转杆的一端与沉淀箱的内腔一侧转动连接。
优选的，所述沉淀箱的顶端固定连接有投药管，利用投药管，可向沉淀箱内投放一定量工作废水处理所使用的药剂，所述沉淀箱的底端固定连接有污水排水管，所述沉淀箱的一侧顶部固定连接有处理水排水管。
优选的，所述初级处理箱的一侧开设有出料口，所述过滤板的输出端贯穿出料口，且过滤板的顶端两侧均固定连接有挡板，挡板的设置，可提高过滤板的过滤效果。
优选的，所述主动转轴和从动转轴的一端均贯穿初级处理箱并分别固定套接有主动带轮和从动带轮，主动带轮和从动带轮之间啮合有皮带，利用皮带的运行，可实现主动带轮和从动带轮的同步转动。
优选的，所述初级处理箱的背面顶部固定安装有第二电机，所述第二电机的输出端与主动转轴的另一端固定连接。
优选的，所述固定底座的顶端固定安装有泵体，所述泵体的输入端固定连接有抽水管，所述抽水管的输入端与初级处理箱的另一侧底部固定连接，所述泵体的输出端固定连接有出水管，所述出水管的输出端与沉淀箱的另一侧顶部固定连接，利用泵体的运行，可实现将初级处理箱内过滤后的工业废水传送至沉淀箱内进行二次处理。
(三)有益效果
与现有技术相比，本发明提供了一种工业废水深度处理循环利用零排放设备，具备以下有益效果：
该工业废水深度处理循环利用零排放设备，通过一级废水处理机构和二级处理机构的设计，在工作废水经进料口处传送至初级处理箱内后，利用一次废水处理机中过滤板的过滤，可实现废水中固体杂质的过滤，同时在两组清洁刷的扫动下，有效避免了过滤板出现堵塞等情况的出现，在初级处理后的工业废水传送至二级废水处理机构中的沉淀箱内后，工作人员可经投药管处向沉淀箱内投放一定量的絮凝剂，之后在两组搅拌杆的转动下，即可实现废水与絮凝剂的充分混合以及沉淀，与传统方式相比，提高了絮凝剂与废水之间混合效果，保证了废水沉淀处理效果与排放标准。
（发明人：吴健;张震）
