高新污泥处理干化脱水设备

发布时间:2023-11-10 10:19:12

公布日:2022.12.16

申请日:2022.10.14

分类号:C02F11/13(2019.01)I;C02F11/122(2019.01)I;B01D46/10(2006.01)I;B01D53/04(2006.01)I

摘要

本发明提供了一种用于污泥处理的干化脱水设备,包括:干化仓,所述干化仓的顶面开设有脱水槽,所述脱水槽的内部一侧开设有出泥口,所述干化仓的内部设置有干化腔,所述出泥口与干化腔相通;干化组件,所述干化组件设置在干化腔的内部,用于干化污泥,通过设置热风机,污泥掉落到第一输送皮带上后,通过热风机对第一输送皮带上的污泥进行干化,然后污泥在从第一输送皮带上输送掉落到第二输送皮带上,第一输送皮带上底部的污泥,在落入到第二输送皮带上后,成为上层污泥,再通过热风进行干化,保证了污泥干化效果,防止底部污泥干化效果不好,启动气缸,带动推板对脱水槽内的污泥进行挤压,把污泥中的污水挤压出,通过进水孔流入到污水腔。


权利要求书

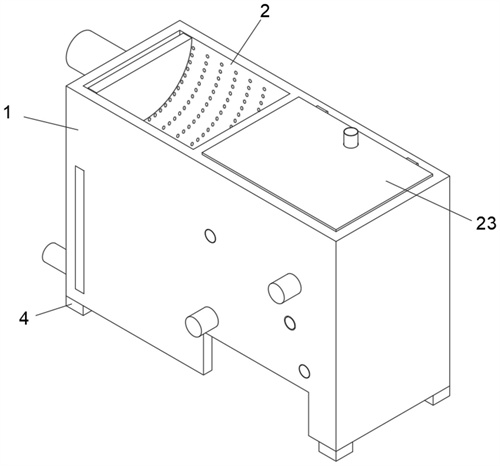

1.一种用于污泥处理的干化脱水设备,其特征在于,包括:干化仓(1),所述干化仓(1)的底面固定安装有四个支撑块(4),所述干化仓(1)的顶面开设有脱水槽(2),所述脱水槽(2)的内部一侧开设有出泥口(3),所述干化仓(1)的内部设置有干化腔(5),所述出泥口(3)与干化腔(5)相通;干化组件,所述干化组件设置在干化腔(5)的内部,用于干化污泥。

2.根据权利要求1所述的一种用于污泥处理的干化脱水设备,其特征在于,所述干化组件包括:若干个热风机(6),若干个所述热风机(6)均固定安装在干化仓(1)的一侧,所述干化腔(5)的内部一侧开设有四个进风孔(7),所述进风孔(7)的内部固定套接有进风管(8),所述进风管(8)与热风机(6)的出风管固定套接在一起,所述进风管(8)的外圆壁面设置有若干个吹风管(9),所述干化腔(5)的内部设置有第一输送皮带(10)和第二输送皮带(14),所述干化腔(5)的内部两侧均开设有若干个第一转动孔(13),每两个所述第一转动孔(13)之间转动安装有从动轮(12),所述干化腔(5)的内部两侧均开设有若干个第二转动孔(16),每两个所述第二转动孔(16)之间转动安装有主动轮(11),所述干化仓(1)的一侧固定安装有两个旋转电机(15),所述旋转电机(15)穿过第二转动孔(16)并与主动轮(11)固定连接,其中一个所述主动轮(11)和从动轮(12)与第一输送皮带(10)套设在一起,另一个所述主动轮(11)和从动轮(12)与第二输送皮带(14)套设在一起。

3.根据权利要求1所述的一种用于污泥处理的干化脱水设备,其特征在于,所述脱水槽(2)的内部底面开设有若干个进水孔(18),所述干化仓(1)的内部设置有污水腔(17),所述干化仓(1)的一侧设置有出水管(19)

4.根据权利要求1所述的一种用于污泥处理的干化脱水设备,其特征在于,所述干化仓(1)的一侧固定安装有气缸(20),所述脱水槽(2)的内部一侧开设有活动孔(21),所述气缸(20)的伸缩轴穿过活动孔(21)并延伸至脱水槽(2)的内部,所述气缸(20)的伸缩轴固定连接有推板(22)

5.根据权利要求1所述的一种用于污泥处理的干化脱水设备,其特征在于,所述干化仓(1)的顶面设置有密封板(23),所述密封板(23)通过合页与干化仓(1)连接。

6.根据权利要求5所述的一种用于污泥处理的干化脱水设备,其特征在于,所述密封板(23)的顶面开设有出气孔(24),所述出气孔(24)的内部固定套接有出气管(25),所述出气管(25)的内部设置有过滤网(26),所述过滤网(26)的顶面放置有活性炭(27)

7.根据权利要求1所述的一种用于污泥处理的干化脱水设备,其特征在于,所述干化腔(5)的内部两侧均开设有若干个第三转动孔(29),每两个所述第三转动孔(29)之间转动安装有清洁辊(28),所述干化腔(5)的内部一侧固定安装有安装板(30),所述安装板(30)的一侧设置有清洁毛刷(31)

8.根据权利要求1所述的一种用于污泥处理的干化脱水设备,其特征在于,所述干化仓(1)的一侧设置有观察窗(32)

发明内容

本发明旨在提供一种克服上述问题或者至少部分地解决上述问题的一种用于污泥处理的干化脱水设备,以解决通过加热管对初步脱水的污泥进行干化时,污泥底部的干化效果不好问题。

为达到上述目的,本发明的技术方案具体是这样实现的:

本发明的提供了一种用于污泥处理的干化脱水设备,包括:干化仓,所述干化仓的底面固定安装有四个支撑块,所述干化仓的顶面开设有脱水槽,所述脱水槽的内部一侧开设有出泥口,所述干化仓的内部设置有干化腔,所述出泥口与干化腔相通;干化组件,所述干化组件设置在干化腔的内部,用于干化污泥。

通过采用上述技术方案,通过设置干化组件,当污泥进入到干化腔内,通过干化组件对污泥进行干燥,便于污泥的运送、堆积、利用或作进一步处理。

作为本发明进一步的方案,所述干化组件包括:若干个热风机,若干个所述热风机均固定安装在干化仓的一侧,所述干化腔的内部一侧开设有四个进风孔,所述进风孔的内部固定套接有进风管,所述进风管与热风机的出风管固定套接在一起,所述进风管的外圆壁面设置有若干个吹风管,所述干化腔的内部设置有第一输送皮带和第二输送皮带,所述干化腔的内部两侧均开设有若干个第一转动孔,每两个所述第一转动孔之间转动安装有从动轮,所述干化腔的内部两侧均开设有若干个第二转动孔,每两个所述第二转动孔之间转动安装有主动轮,所述干化仓的一侧固定安装有两个旋转电机,所述旋转电机穿过第二转动孔并与主动轮固定连接,其中一个所述主动轮和从动轮与第一输送皮带套设在一起,另一个所述主动轮和从动轮与第二输送皮带套设在一起。

通过采用上述技术方案,通过设置干化组件,污泥掉落到第一输送皮带上后,通过热风机对第一输送皮带上的污泥进行干化,然后污泥在从第一输送皮带上输送掉落到第二输送皮带上,第一输送皮带上底部的污泥,在落入到第二输送皮带上后,成为上层污泥,再通过热风进行干化,保证了污泥干化效果,防止底部污泥干化效果不好。

作为本发明进一步的方案,所述脱水槽的内部底面开设有若干个进水孔,所述干化仓的内部设置有污水腔,所述干化仓的一侧设置有出水管。

通过采用上述技术方案,通过设置进水孔,当污泥进入到脱水槽中后,污泥中的污水从进水孔流入到污水腔内,对污泥进行初步脱水。

作为本发明进一步的方案,所述干化仓的一侧固定安装有气缸,所述脱水槽的内部一侧开设有活动孔,所述气缸的伸缩轴穿过活动孔并延伸至脱水槽的内部,所述气缸的伸缩轴固定连接有推板。

通过采用上述技术方案,通过设置推板,启动气缸,带动推板对脱水槽内的污泥进行挤压,把污泥中的污水挤压出,通过进水孔流入到污水腔,同时污泥从出泥口推入到干化腔内的第一输送皮带上。

作为本发明进一步的方案,所述干化仓的顶面设置有密封板,所述密封板通过合页与干化仓连接。

通过采用上述技术方案,通过设置密封板,防止热风进行干化后,直接从干化腔中排除,造成对周围的空气造成污染。

作为本发明进一步的方案,所述密封板的顶面开设有出气孔,所述出气孔的内部固定套接有出气管,所述出气管的内部设置有过滤网,所述过滤网的顶面放置有活性炭。

通过采用上述技术方案,通过设置活性炭,当对干化腔进行热风干化时,废气从密封板上的出气管排出,再通过出气管内的过滤网和活性炭,对废气中的颗粒和异味进行过滤,防止排除的废气对周围的空气造成污染。

作为本发明进一步的方案,所述干化腔的内部两侧均开设有若干个第三转动孔,每两个所述第三转动孔之间转动安装有清洁辊,所述干化腔的内部一侧固定安装有安装板,所述安装板的一侧设置有清洁毛刷。

通过采用上述技术方案,通过设置清洁毛刷,当第一输送皮带可以通过清洁辊对表面的粘连污泥进行清理,再通过清洁毛刷对第二输送皮带的表面粘连污泥进行清理,防止第一输送皮带和第二输送皮带表面粘连污泥,影响输送能力。

作为本发明进一步的方案,所述干化仓的一侧设置有观察窗。

通过采用上述技术方案,通过设置观察窗,工作人员可以观察污水腔内部的污水容量,当快满时,可以及时观察到再通过出水管排出。

本发明提供了一种用于污泥处理的干化脱水设备,有益效果在于:

通过设置热风机,污泥掉落到第一输送皮带上后,通过热风机对第一输送皮带上的污泥进行干化,然后污泥在从第一输送皮带上输送掉落到第二输送皮带上,第一输送皮带上底部的污泥,在落入到第二输送皮带上后,成为上层污泥,再通过热风进行干化,保证了污泥干化效果,防止底部污泥干化效果不好。

启动气缸,带动推板对脱水槽内的污泥进行挤压,把污泥中的污水挤压出,通过进水孔流入到污水腔,同时污泥从出泥口推入到干化腔内的第一输送皮带上。

当对干化腔进行热风干化时,废气从密封板上的出气管排出,再通过出气管内的过滤网和活性炭,对废气中的颗粒和异味进行过滤,防止排除的废气对周围的空气造成污染。

(发明人:梅骁杰;郑剑;梅惠杰;严姜春)
