公布日：2022.12.09
申请日：2022.10.08
分类号：B01D21/02(2006.01)I;B01D21/00(2006.01)I;B01D21/24(2006.01)I
摘要
本发明提供一种自来水处理初级净化除泥设备，涉及自来水处理技术领域。该自来水处理初级净化除泥设备，包括台阶机构，所述台阶机构的上端固定设置有平台机构，所述平台机构的前侧和后侧均固定设置有蓄水机构，两个所述蓄水机构的内部均固定设置有溢流堰支架，两个所述溢流堰支架的内部均固定设置有溢流堰机构，两个所述溢流堰支架的下端均固定设置有填料支架，两个所述填料支架的下端均固定设置有支架机构，两个所述支架机构的内部均固定设置有锥形泥斗机构，所述锥形泥斗机构的上端与填料支架固定连接。本发明提供一种自来水处理初级净化除泥设备，该自来水处理初级净化除泥设备沉淀效率高，清理污泥非常方便。
权利要求书

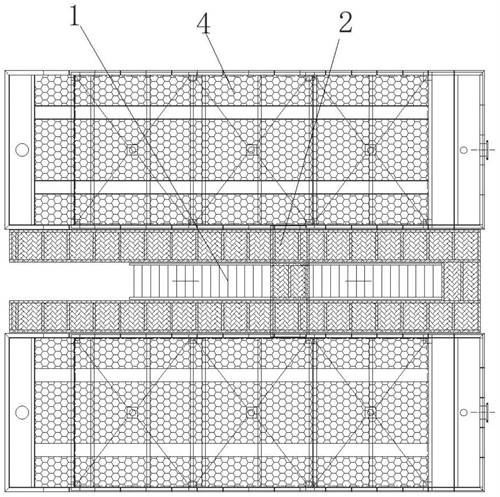

1.一种自来水处理初级净化除泥设备，包括台阶机构（1），其特征在于：所述台阶机构（1）的上端固定设置有平台机构（2），所述平台机构（2）的前侧和后侧均固定设置有蓄水机构（4），两个所述蓄水机构（4）的内部均固定设置有溢流堰支架（5），两个所述溢流堰支架（5）的内部均固定设置有溢流堰机构（6），两个所述溢流堰支架（5）的下端均固定设置有填料支架（8），两个所述填料支架（8）的下端均固定设置有支架机构（3），两个所述支架机构（3）的内部均固定设置有锥形泥斗机构（7），所述锥形泥斗机构（7）的上端与填料支架（8）固定连接。
2.根据权利要求1所述的一种自来水处理初级净化除泥设备，其特征在于：所述台阶机构（1）包括楼梯梯梁（101），所述楼梯梯梁（101）的一端固定设置有平台横梁（106），所述楼梯梯梁（101）和平台横梁（106）的上端均固定设置有多个楼梯踏步（102）。
3.根据权利要求2所述的一种自来水处理初级净化除泥设备，其特征在于：所述楼梯梯梁（101）和平台横梁（106）的前侧和后侧均固定设置有多个护栏立柱（103），多个所述护栏立柱（103）的上端固定设置有护栏扶手（104），多个所述护栏立柱（103）之间固定设置有护栏围护（105）。
4.根据权利要求1所述的一种自来水处理初级净化除泥设备，其特征在于：所述平台机构（2）包括平台梁架（201），所述平台梁架（201）的内部靠前端和靠后端均固定设置有平台大踏板（203）。
5.根据权利要求4所述的一种自来水处理初级净化除泥设备，其特征在于：所述平台横梁（106）的内部中部固定设置有平台小踏板（204），多个所述平台大踏板（203）、平台小踏板（204）和平台梁架（201）的下端固定设置有平台斜撑杆（202）。
6.根据权利要求1所述的一种自来水处理初级净化除泥设备，其特征在于：所述支架机构（3）包括多个支架立柱（301），多个所述支架立柱（301）之间固定设置有多个支架横撑（302）。
7.根据权利要求6所述的一种自来水处理初级净化除泥设备，其特征在于：多个所述支架立柱（301）两两之间均通过支架三角板（305）固定连接有支架斜撑（303），多个所述支架立柱（301）的上端固定设置有支架桩头板（304）。
8.根据权利要求1所述的一种自来水处理初级净化除泥设备，其特征在于：所述蓄水机构（4）包括二号底板（408），所述二号底板（408）的两侧分别固定设置有一号底板（407）和三号底板（409），所述二号底板（408）上端面的靠前端和后端均固定设置有一号壁板（401），所述一号底板（407）上端面中心处固定设置有三号壁板（403），所述一号底板（407）与二号底板（408）之间的上端面固定设置有四号壁板（404），所述四号壁板（404）的前端和后端均与一号壁板（401）固定连接，所述一号底板（407）的上端面远离二号底板（408）的一侧固定设置有二号壁板（402），所述二号壁板（402）的前侧与后侧均与一号壁板（401）固定连接，所述二号壁板（402）的板身上固定设置有进料口，所述三号底板（409）上端面远离一号壁板（401）的一侧固定设置有六号壁板（406），所述六号壁板（406）的前端和后端均与一号壁板（401）固定连接，所述三号底板（409）上端面与二号底板（408）之间固定设置有五号壁板（405），所述五号壁板（405）的前端与后端均与一号壁板（401）固定连接。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了一种自来水处理初级净化除泥设备，解决了沉淀效率低，清理污泥较为耗费时间的问题。
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种自来水处理初级净化除泥设备，包括台阶机构，所述台阶机构的上端固定设置有平台机构，所述平台机构的前侧和后侧均固定设置有蓄水机构，两个所述蓄水机构的内部均固定设置有溢流堰支架，两个所述溢流堰支架的内部均固定设置有溢流堰机构，两个所述溢流堰支架的下端均固定设置有填料支架，两个所述填料支架的下端均固定设置有支架机构，两个所述支架机构的内部均固定设置有锥形泥斗机构，所述锥形泥斗机构的上端与填料支架固定连接。
优选的，所述台阶机构包括楼梯梯梁，所述楼梯梯梁的一端固定设置有平台横梁，所述楼梯梯梁和平台横梁的上端均固定设置有多个楼梯踏步。
优选的，所述楼梯梯梁和平台横梁的前侧和后侧均固定设置有多个护栏立柱，多个所述护栏立柱的上端固定设置有护栏扶手，多个所述护栏立柱之间固定设置有护栏围护。
优选的，所述平台机构包括平台梁架，所述平台梁架的内部靠前端和靠后端均固定设置有平台大踏板。
优选的，所述平台横梁的内部中部固定设置有平台小踏板，多个所述平台大踏板、平台小踏板和平台梁架的下端固定设置有平台斜撑杆。
优选的，所述支架机构包括多个支架立柱，多个所述支架立柱之间固定设置有多个支架横撑。
优选的，多个所述支架立柱两两之间均通过支架三角板固定连接有支架斜撑，多个所述支架立柱的上端固定设置有支架桩头板。
优选的，所述蓄水机构包括二号底板，所述二号底板的两侧分别固定设置有一号底板和三号底板，所述二号底板上端面的靠前端和后端均固定设置有一号壁板，所述一号底板上端面中心处固定设置有三号壁板，所述一号底板与二号底板之间的上端面固定设置有四号壁板，所述四号壁板的前端和后端均与一号壁板固定连接，所述一号底板的上端面远离二号底板的一侧固定设置有二号壁板，所述二号壁板的前侧与后侧均与一号壁板固定连接，所述二号壁板的板身上固定设置有进料口，所述三号底板上端面远离一号壁板的一侧固定设置有六号壁板，所述六号壁板的前端和后端均与一号壁板固定连接，所述三号底板上端面与二号底板之间固定设置有五号壁板，所述五号壁板的前端与后端均与一号壁板固定连接。
工作原理：自然水体进入箱体后，首先进入由两个舱室组成的布水仓，缓解水流冲击力，后水流由箱体下方进入主箱体中斜管填料区域，在斜管填料中，水流流速进一步减缓，水流中大部分固体及悬浮物受重力作用沉至箱体下方泥斗中，水流上层清液通过溢流堰流出箱体，进入下一道处理工序。
（三）有益效果本发明提供了一种自来水处理初级净化除泥设备。具备以下有益效果：本发明提供了一种自来水处理初级净化除泥设备，本发明主体为一个可蓄水的箱体蓄水机构，箱体蓄水机构下方为锥形泥斗，箱体内部设增加沉淀效率的斜管填料、使水面上层液流出的溢流堰，以及保证进水流速均匀的隔板，使得该装置沉淀效率高，清理污泥更加快捷。
（发明人：彭钰涵;王楠;鄢世顺;王燕飞;陈柃颖;孔秋娥）
