公布日：2022.09.13
申请日：2022.06.29
分类号：C02F3/34(2006.01)I;B01D35/02(2006.01)I;B01D29/90(2006.01)I;B01D29/96(2006.01)I
摘要
本发明公开了一种应用微生物载体的污水处理装置，包括污水处理机，所述污水处理机的右侧连通有排污管，所述污水处理机的右侧且位于排污管的顶部固定连接有传动箱，所述传动箱内壁的后侧固定连接有电机，所述电机的输出端固定连接有蜗杆，所述蜗杆的顶部通过轴承与传动箱内壁的顶部活动连接，所述蜗杆的右侧啮合有蜗轮，所述蜗轮的正面固定连接有皮带轮。本发明解决了现有市面上大多数的污水处理装置不具有排污管密封防堵功能，导致污水处理装置在使用过程中外界的杂物会进入排污管的内部，从而导致排污管出现堵塞的现象，影响了污水处理装置正常使用的问题，达到了对排污管密封防堵功能的效果。
权利要求书

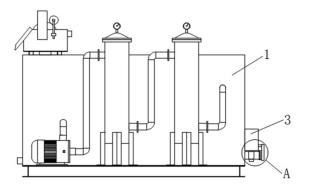

1.一种应用微生物载体的污水处理装置，包括污水处理机（1），其特征在于：所述污水处理机（1）的右侧连通有排污管（2），所述污水处理机（1）的右侧且位于排污管（2）的顶部固定连接有传动箱（3），所述传动箱（3）内壁的后侧固定连接有电机（4），所述电机（4）的输出端固定连接有蜗杆（5），所述蜗杆（5）的顶部通过轴承与传动箱（3）内壁的顶部活动连接，所述蜗杆（5）的右侧啮合有蜗轮（6），所述蜗轮（6）的正面固定连接有皮带轮（7），所述皮带轮（7）的右侧固定连接有传动杆（8），所述传动杆（8）的右侧贯穿至传动箱（3）的右侧并固定连接有密封板（9）。
2.根据权利要求1所述的一种应用微生物载体的污水处理装置，其特征在于：所述排污管（2）的右侧设置有防堵塞机构（10），所述防堵塞机构（10）包括分割机（101）、电源（102）和导流板（103），所述分割机（101）固定连接在排污管（2）的内部，所述电源（102）固定连接在分割机（101）的底部，所述导流板（103）固定连接在排污管（2）的内部，所述导流板（103）的右侧与分割机（101）的左侧固定连接。
3.根据权利要求2所述的一种应用微生物载体的污水处理装置，其特征在于：所述分割机（101）的右侧设置有更换机构（11），所述更换机构（11）包括导轨（111）、过滤网（112）和滑块（113），所述导轨（111）固定连接在分割机（101）的右侧，所述过滤网（112）设置在导轨（111）的内侧，所述滑块（113）固定连接在过滤网（112）的表面，所述滑块（113）滑动连接在导轨（111）的内部。
4.根据权利要求1所述的一种应用微生物载体的污水处理装置，其特征在于：所述电机（4）的底部固定连接有固定板（12），所述固定板（12）的背面与传动箱（3）内壁的后侧固定连接。
5.根据权利要求1所述的一种应用微生物载体的污水处理装置，其特征在于：所述传动箱（3）的右侧开设有开口（13），所述开口（13）的宽度大于传动杆（8）的宽度。
6.根据权利要求5所述的一种应用微生物载体的污水处理装置，其特征在于：所述传动杆（8）的内部滑动连接有导杆（14），所述导杆（14）的顶部和底部均与开口（13）的内壁固定连接。
7.根据权利要求1所述的一种应用微生物载体的污水处理装置，其特征在于：所述密封板（9）的左侧固定连接有密封垫（15），所述密封垫（15）的材质为橡胶材质。
8.根据权利要求1所述的一种应用微生物载体的污水处理装置，其特征在于：所述电机（4）的输出端套设有轴套（16），所述轴套（16）的背面与传动箱（3）内壁的后侧固定连接。
发明内容
为解决上述背景技术中提出的问题，本发明的目的在于提供一种应用微生物载体的污水处理装置，具备对排污管密封防堵功能的优点，解决了现有市面上大多数的污水处理装置不具有排污管密封防堵功能，导致污水处理装置在使用过程中外界的杂物会进入排污管的内部，从而导致排污管出现堵塞的现象，影响了污水处理装置正常使用的问题。
为实现上述目的，本发明提供如下技术方案：一种应用微生物载体的污水处理装置，包括污水处理机，所述污水处理机的右侧连通有排污管，所述污水处理机的右侧且位于排污管的顶部固定连接有传动箱，所述传动箱内壁的后侧固定连接有电机，所述电机的输出端固定连接有蜗杆，所述蜗杆的顶部通过轴承与传动箱内壁的顶部活动连接，所述蜗杆的右侧啮合有蜗轮，所述蜗轮的正面固定连接有皮带轮，所述皮带轮的右侧固定连接有传动杆，所述传动杆的右侧贯穿至传动箱的右侧并固定连接有密封板。
作为本发明优选的，所述排污管的右侧设置有防堵塞机构，所述防堵塞机构包括分割机、电源和导流板，所述分割机固定连接在排污管的内部，所述电源固定连接在分割机的底部，所述导流板固定连接在排污管的内部，所述导流板的右侧与分割机的左侧固定连接。
作为本发明优选的，所述分割机的右侧设置有更换机构，所述更换机构包括导轨、过滤网和滑块，所述导轨固定连接在分割机的右侧，所述过滤网设置在导轨的内侧，所述滑块固定连接在过滤网的表面，所述滑块滑动连接在导轨的内部。
作为本发明优选的，所述电机的底部固定连接有固定板，所述固定板的背面与传动箱内壁的后侧固定连接。
作为本发明优选的，所述传动箱的右侧开设有开口，所述开口的宽度大于传动杆的宽度。
作为本发明优选的，所述传动杆的内部滑动连接有导杆，所述导杆的顶部和底部均与开口的内壁固定连接。
作为本发明优选的，所述密封板的左侧固定连接有密封垫，所述密封垫的材质为橡胶材质。
作为本发明优选的，所述电机的输出端套设有轴套，所述轴套的背面与传动箱内壁的后侧固定连接。
与现有技术相比，本发明的有益效果如下：1、本发明通过设置污水处理机、排污管、传动箱、电机、蜗杆、蜗轮、皮带轮、传动杆和密封板配合使用，使用时，启动电机，电机通过输出端带动蜗杆转动，蜗杆带动蜗轮转动，蜗轮带动皮带轮转动，皮带轮带动传动杆向下移动，传动杆带动密封板向下移动，密封板通过密封垫对排污管进行密封，排污管进行工作时，通过电源开启分割机，分割机将固体污物进行分割，防止出现堵塞的现象，在使用完成后，使用者旋转过滤网，过滤网带动滑块滑动，滑块在导轨的内部滑动并位移出导轨的内部，将过滤网取出进行更换，解决了现有市面上大多数的污水处理装置不具有排污管密封防堵功能，导致污水处理装置在使用过程中外界的杂物会进入排污管的内部，从而导致排污管出现堵塞的现象，影响了污水处理装置正常使用的问题，该应用微生物载体的污水处理装置，具备对排污管密封防堵功能的优点。
2、本发明通过防堵塞机构的设置，能够有效防止排污管出现堵塞的现象，提高了排污管的工作效率。
3、本发明通过更换机构的设置，能够对过滤网进行更换，防止过滤网长时间使用出现破碎的现象。
4、本发明通过固定板的设置，能够对电机进行辅助支撑，防止电机单点支撑不够稳定，在工作时产生晃动。
5、本发明通过开口的设置，能够使传动杆完整的通过开口进行机械传动，避免了开口的宽度过窄导致传动杆在开口处出现卡死的现象。
6、本发明通过导杆的设置，能够对传动杆进行限位，限制传动杆的移动范围。
7、本发明通过密封垫的设置，能够对排污管进行密封，提高了密封板的密封性能。
8、本发明通过轴套的设置，能够对电机输出端进行辅助支撑，防止电机输出端出现晃动的情况。
（发明人：全军）
