公布日：2022.09.20
申请日：2022.08.05
分类号：B01D29/03(2006.01)I;B01D29/62(2006.01)I;B01D29/64(2006.01)I
摘要
本发明公开了一种地下污水收集过滤系统，包括通水管，所述通水管内部设置有防堵塞机构，通过设置防堵塞机构，过滤后在粘附在滤网外壁上，从而长时间过滤工作时，容易出现堵塞，在堵塞时，滑套一侧的水压逐渐增大，过滤并流过的水减少，并且随着水压增大到大于磁块B与磁块A之间的磁吸力时，极大的水压会瞬间将滑套推动带动磁块A脱离与磁块B的磁吸，从而滑套则迅速的被强大的水压推出，从而滑套被快速推出时，滤网表面粘附的残渣会因为滑套的快速移动而在滤网表面滑动随着重力下落至滤网外壁的底部，实现对滤网表面进行清洁，从而在滤网堵塞严重时，自动的对滤网进行一定程度的疏通，保证滤网的高效过滤效率，具有实用性强的特点。
权利要求书

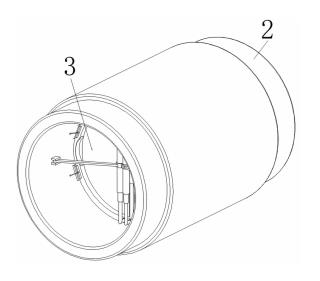

1.一种地下污水收集过滤系统，包括通水管(2)，其特征在于：所述通水管(2)内部设置有防堵塞机构(3)；所述防堵塞机构(3)包括滑套(301)，所述滑套(301)外壁与通水管(2)内壁滑动连接，所述滑套(301)内壁固定连接有滤网(302)，所述滑套(301)外壁开设有收集槽(313)，所述滑套(301)外壁固定连接有磁块A(303)，所述磁块A(303)外壁接触有磁块B(304)，所述磁块B(304)外壁与通水管(2)内壁固定连接，所述磁块A(303)外壁固定连接有(305)，所述(305)一端与通水管(2)内壁固定连接，所述通水管(2)内壁铰接有铰接杆(306)，所述铰接杆(306)一端固定连接有套环(307)，所述套环(307)内壁滑动连接有伸缩杆(308)，所述伸缩杆(308)两端固定连接有磁板(309)，所述磁板(309)外壁与滑套(301)外壁固定连接，所述伸缩杆(308)外壁固定连接有连接杆(310)，所述连接杆(310)另一端与刮套(311)外壁固定连接，所述刮套(311)内壁与刮板(312)外壁滑动连接，所述刮板(312)一端与滑套(301)内壁接触，所述刮套(311)外壁设置有刮擦清洁机构(4)；所述刮擦清洁机构(4)包括滑道(401)，所述滑道(401)开设在刮套(311)外壁，所述滑道(401)内壁滑动连接有滑块(402)，所述滑块(402)外壁滑动连接有连接套(403)。
2.根据权利要求1所述的一种地下污水收集过滤系统，其特征在于：所述刮擦清洁机构(4)还包括擦板(404)，所述连接套(403)外壁与擦板(404)外壁固定连接，所述擦板(404)外壁与刮套(311)外壁通过轴承转动连接。
3.根据权利要求2所述的一种地下污水收集过滤系统，其特征在于：所述滑道(401)为倾斜形状。
4.根据权利要求3所述的一种地下污水收集过滤系统，其特征在于：所述磁块B(304)与磁块A(303)相对一侧的磁性为异极。
5.根据权利要求4所述的一种地下污水收集过滤系统，其特征在于：所述磁板(309)与滑套(301)相对一侧的磁性为异极相吸。
6.根据权利要求5所述的一种地下污水收集过滤系统，其特征在于：所述收集槽(313)内壁为弧形面。
7.根据权利要求6所述的一种地下污水收集过滤系统，其特征在于：所述连接套(403)为U字形状在使用时。
发明内容
本发明的目的在于提供一种地下污水收集过滤系统，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种地下污水收集过滤系统，包括通水管，所述通水管内部设置有防堵塞机构；
所述防堵塞机构包括滑套，所述滑套外壁与通水管内壁滑动连接，所述滑套内壁固定连接有滤网，所述滑套外壁开设有收集槽，所述滑套外壁固定连接有磁块A，所述磁块A外壁接触有磁块B，所述磁块B外壁与通水管内壁固定连接，所述磁块A外壁固定连接有，所述一端与通水管内壁固定连接，所述通水管内壁铰接有铰接杆，所述铰接杆一端固定连接有套环，所述套环内壁滑动连接有伸缩杆，所述伸缩杆两端固定连接有磁板，所述磁板外壁与滑套外壁固定连接，所述伸缩杆外壁固定连接有连接杆，所述连接杆另一端与刮套外壁固定连接，所述刮套内壁与刮板外壁滑动连接，所述刮板一端与滑套内壁接触，所述刮套外壁设置有刮擦清洁机构；
所述刮擦清洁机构包括滑道，所述滑道开设在刮套外壁，所述滑道内壁滑动连接有滑块，所述滑块外壁滑动连接有连接套。
优选的，所述刮擦清洁机构还包括擦板，所述连接套外壁与擦板外壁固定连接，所述擦板外壁与刮套外壁通过轴承转动连接。
优选的，所述滑道为倾斜形状。
优选的，所述磁块B与磁块A相对一侧的磁性为异极。
优选的，所述磁板与滑套相对一侧的磁性为异极相吸。
优选的，所述收集槽内壁为弧形面。
优选的，所述连接套为U字形状。
与现有技术相比，本发明所达到的有益效果是：
(1)、本发明通过设置防堵塞机构，在污水通过滑套内部的滤网的时候，大量的污水中的大颗粒残渣杂物等被滤网进行过滤，过滤后在粘附在滤网外壁上，从而长时间过滤工作时，容易出现堵塞，在堵塞时，滑套一侧的水压逐渐增大，过滤并流过的水减少，并且随着水压增大到大于磁块B与磁块A之间的磁吸力时，极大的水压会瞬间将滑套推动带动磁块A脱离与磁块B的磁吸，从而滑套则迅速的被强大的水压推出，从而滑套被快速推出时，滤网表面粘附的残渣会因为滑套的快速移动而在滤网表面滑动随着重力下落至滤网外壁的底部，实现对滤网表面进行清洁，从而在滤网堵塞严重时，自动的对滤网进行一定程度的疏通，保证滤网的高效过滤效率。
(2)、本发明通过设置防堵塞机构，在滑套快速的被推动在通水管内壁滑动时，磁板通过与滑套的磁吸保持在滑套的外壁弧面上滑动，伸缩杆两侧的磁板被伸缩杆限位，伸缩杆被套环与铰接杆限位，从而在滑套滑动时，磁板带动伸缩杆同步滑动，伸缩杆向通水管内部滑动出去时，因为铰接杆的一端与通水管内壁铰接，所以另一端伸缩杆通过套环使得铰接杆进行铰接旋转，随着铰接杆旋转，磁板不断的靠近铰接杆的方向，两个伸缩杆相互远离，磁板在滑套外壁随着滑套外壁的弧形面滑动，伸缩杆自身则开始滑动缩短，从而使得伸缩杆通过连接杆带动刮板同步在滤网内壁滑动的效果，使得通过刮板对滤网外壁进行自动的滑动刮擦，并且通过磁板对滑套外壁也同步的进行滑动刮擦，将滤网与滑套外壁进行清洁，避免残渣粘附在滤网难以清除堵塞通水管内部，导致影响过滤净化工作的问题出现。
(3)、本发明通过设置防堵塞机构，刮套在滤网外壁滑动刮擦的时候，因为滤网为圆形形状，所以刮板在滤网外壁滑动至滤网两侧的时候，刮板会缩入刮套内部，从而将残渣集中的推动至滤网两侧的滑套外壁开设的收集槽处，将残渣集中的推动至收集槽处进行收集，实现对残渣污垢的清理与收集效果，避免刮擦抖落后的残渣再次粘附在滤网外壁的情况出现，保证了滤网长时间的过滤工作的稳定性。
(4)、本发明通过设置刮擦清洁机构，因为滑套被迅速推出的时候，铰接杆也快速的旋转，使得伸缩杆通过连接杆带动刮套进行迅速的在滤网外壁的滑动刮擦，在滑套迅速推出并被拉动停止后，刮套外壁开设的滑道内部的滑块则随着自身的惯性在滑道内壁滑动至滑道内壁的另一端，从而带动连接套内壁滑动，并且连接套在擦板内壁滑动并且带动擦板在刮套外壁滑槽的限位下进行滑动，通过擦板快速的对刮套外壁进行滑动清洁，保持刮套推动残渣后自身的清洁效果，避免残渣粘附在刮套外壁，从而在滑套被的弹力拉回时，刮套回到原位因为外壁粘附的残渣对滤网造成二次污染堵塞的情况出现，进一步保证了滤网刮擦清洁后的效果。
（发明人：陈泽;刘瑛）
