公布日：2022.09.20
申请日：2022.07.06
分类号：C02F9/14(2006.01)I;C02F3/30(2006.01)I;B01D21/00(2006.01)I;B01D21/02(2006.01)I
摘要
集装箱式污水脱氮除磷深度处理装置，其矩形箱内依次包含缺氧脱氮区、好氧硝化区、泥水重力分离区、混凝反应‑斜管沉淀区和消毒区；各区由孔洞、管道或集水槽等连通。所述缺氧区有进水管和空气搅拌管；好氧区末端和泥水分离区中上部，分别有气提装置回流硝化液和悬浮污泥至缺氧区；斜管区有底部布水穿孔管和中层斜管，该区上清液经接触消毒后满足一级A标准，最后经箱体相连的流量计计量后排放。该装置结构紧凑，运输安装便捷，操作简单，出水稳定达标，适宜小规模污水的低成本和高标准处理。
权利要求书

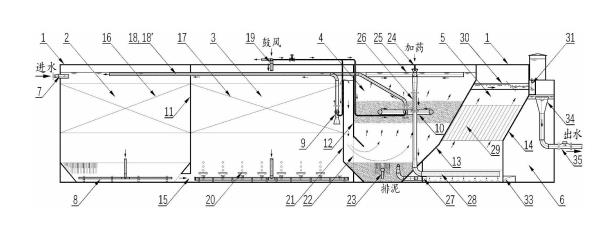

1.集装箱式污水脱氮除磷深度处理装置，其特征在于：由包括矩形箱体1及箱内依次连接的缺氧脱氮区2、好氧硝化区3、泥水重力分离区4、混凝反应-斜管沉淀区5、接触消毒区6共五个功能区组成，各区依序由带孔洞的直隔板11、12和斜隔板13、14隔开，并由隔板上相应的孔洞连通。所述缺氧区2的首端上部有污水进水管7，消毒区6的末端上部有清水出水堰34。所述好氧区3的顶外有空气管道19，其一端与箱外的曝气鼓风机连接，另一端与好氧区3底部的微孔曝气装置20连接；此外，该管道还连接3根供气支管，分别接缺氧区2的空气搅拌管8、好氧区3末端的点式气提装置9、泥水分离区4中部的H形气提装置10。所述缺氧区2、好氧区3、泥水分离区4形成第一水面，斜管沉淀区5为第二水面，消毒区6为第三水面，此三个水面的高度依次下降。
2.权利要求1所述的集装箱式污水脱氮除磷深度处理装置，其特征在于：所述缺氧脱氮区2的底部设有2根水平平行的空气搅拌管8，该2根搅拌管轮流间歇使用，即轮流间歇启闭该搅拌管连接的压缩空气管路所一一对应的电磁阀/电动阀进行空气搅拌。
3.权利要求1所述的集装箱式污水脱氮除磷深度处理装置，其特征在于：所述好氧硝化区3的末端设有点式气提装置9，该气提装置的出口连接硝化液回流管18，该硝化液回流管的另一端延伸至缺氧脱氮区2的上层起端贴近水面处。
4.权利要求1所述的集装箱式污水脱氮除磷深度处理装置，其特征在于：所述泥水重力分离区4的水深中部偏上位置，设有水平的H形气提装置10，该气提装置的出口连接悬浮污泥回流管18’，该悬浮污泥回流管的另一端延伸至缺氧脱氮区2的上层起端贴近水面处。
5.权利要求1所述的集装箱式污水脱氮除磷深度处理装置，其特征在于：所述混凝反应-斜管沉淀区5的底部设有水平的布水穿孔管28，该穿孔管的全部孔口朝下，且该穿孔管的中心线距离底板高度150mm-350mm。
6.权利要求1所述的集装箱式污水脱氮除磷深度处理装置，其特征在于：所述接触消毒区6内设有3块或5块竖向隔板32，且第1块第3块或第1块第3块第5块隔板的底部中心左侧开有过水孔洞33。
7.权利要求1所述的集装箱式污水脱氮除磷深度处理装置，其特征在于：所述第一水面高于第二水面250mm-400mm，第二水面高于第三水面200mm-350mm。
（发明人：刘贤斌）
