公布日：2022.11.01
申请日：2022.08.05
分类号：C02F11/122(2019.01)I;B01D36/04(2006.01)I;B01D33/46(2006.01)I
摘要
本发明公开一种污水处理淤泥过滤装置，包括蓄水箱和固定基座，所述蓄水箱固定安装在固定基座的一端外表面，所述蓄水箱的内侧活动安装有用来过滤淤泥的升降压网，所述固定基座的内侧设有两组压滤网，两组压滤网之间并排设置，所述两组压滤网的两端均活动套接有传动滚杆，压滤网和固定基座之间通过传动滚杆活动连接，所述固定基座的两侧均套接有转轴，两组转轴之间安装有转筒；通过设置固定框和第一推杆，配合升降压网的使用，使得该污水处理淤泥过滤装置具有升降式辅助压滤结构，通过其代替传统的静置式沉淀分离结构，可以有效提升污水的处理效率，提升该污水处理淤泥过滤装置的工作效率。
权利要求书

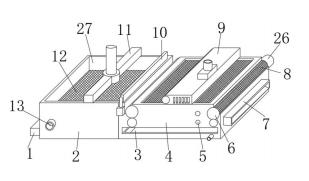

1.一种污水处理淤泥过滤装置，包括蓄水箱(2)和固定基座(4)，所述蓄水箱(2)固定安装在固定基座(4)的一端外表面，其特征在于，所述蓄水箱(2)的内侧活动安装有用来过滤淤泥的升降压网(12)，所述固定基座(4)的内侧设有两组压滤网(8)，两组压滤网(8)之间并排设置，所述两组压滤网(8)的两端均活动套接有传动滚杆(6)，压滤网(8)和固定基座(4)之间通过传动滚杆(6)活动连接，所述固定基座(4)的两侧均套接有转轴(5)，两组转轴(5)之间安装有转筒(23)，转筒(23)活动安装在压滤网(8)的内侧，且转筒(23)的外表面固定安装有柱形滚刷(24)。
2.根据权利要求1所述的一种污水处理淤泥过滤装置，其特征在于，所述转筒(23)和固定基座(4)之间通过转轴(5)活动连接，一组传动滚杆(6)的一端设有电机(26)。
3.根据权利要求1所述的一种污水处理淤泥过滤装置，其特征在于，所述蓄水箱(2)的一端外表面下部位置固定安装有固定卡座(1)，且固定卡座(1)的一侧活动安装有斜面推板(21)，所述固定卡座(1)和斜面推板(21)之间通过第二推杆(20)活动连接。
4.根据权利要求3所述的一种污水处理淤泥过滤装置，其特征在于，所述第二推杆(20)的侧边外表面固定套接有密封环(22)，所述斜面推板(21)的一侧外表面为斜面结构。
5.根据权利要求1所述的一种污水处理淤泥过滤装置，其特征在于，所述固定基座(4)的上端中部设有清理罩(9)，清理罩(9)的一端内侧活动安装有滚刷筒(18)，所述清理罩(9)的底部靠近滚刷筒(18)的一侧设有吸尘槽(17)，清理罩(9)的内部设有吸尘机。
6.根据权利要求5所述的一种污水处理淤泥过滤装置，其特征在于，所述清理罩(9)的底部四角处均固定安装有固定栓(19)，所述清理罩(9)和固定基座(4)之间通过固定栓(19)对接固定，所述清理罩(9)的两侧均设有排气槽。
7.根据权利要求1所述的一种污水处理淤泥过滤装置，其特征在于，所述升降压网(12)的侧边外表面套接有固定框(15)，且固定框(15)的上端设有十字卡架(14)，且十字卡架(14)的中部位置设有第一推杆(25)。
8.根据权利要求7所述的一种污水处理淤泥过滤装置，其特征在于，所述第一推杆(25)的上部设有固定架(11)，且固定架(11)的上端中部固定安装有固定套筒(16)。
9.根据权利要求1所述的一种污水处理淤泥过滤装置，其特征在于，所述固定基座(4)的内侧下部位置固定安装有集水盘(3)，所述固定基座(4)的另一端外表面固定安装有排料卡嘴(7)。
10.根据权利要求1所述的一种污水处理淤泥过滤装置，其特征在于，所述蓄水箱(2)的侧边设有排水管头(13)，所述蓄水箱(2)和固定基座(4)之间活动安装有升降卡板(10)，升降卡板(10)的两端均设有升降杆，蓄水箱(2)和固定基座(4)之间贯通连接，蓄水箱(2)的内侧设有蓄水槽(27)。
发明内容
本发明的目的在于提供一种污水处理淤泥过滤装置，可以解决现有的问题。
本发明解决的问题是：
1、上述淤泥过滤装置采用水箱式结构设计，其通过将污水导入水箱中，使得污水在水箱中沉淀一定时间，令淤泥沉淀至水箱底部，以此完成淤泥的沉淀分离操作，沉淀分离耗时较长，降低了淤泥过滤装置的工作效率；
2、上述淤泥过滤装置不具有同步清污结构，淤泥过滤装置在长时间使用后，其压滤部分的滤网结构容易出现阻塞现象，使得淤泥过滤装置长时间使用后，其过滤效果降低，令使用者需要定期进行清理操作，功能性单一；
3、上述淤泥过滤装置不具有辅助清理结构，在其进行旋转式压滤操作时，滤网结构上残余的淤泥会重复进行压滤操作，使得滤网上的淤泥不断累积，降低了淤泥过滤装置的使用效果。
本发明的目的可以通过以下技术方案实现：
一种污水处理淤泥过滤装置，包括蓄水箱和固定基座，所述蓄水箱固定安装在固定基座的一端外表面，所述蓄水箱的内侧活动安装有用来过滤淤泥的升降压网，所述固定基座的内侧设有两组压滤网，两组压滤网之间并排设置，所述两组压滤网的两端均活动套接有传动滚杆，压滤网和固定基座之间通过传动滚杆活动连接，所述固定基座的两侧均套接有转轴，两组转轴之间安装有转筒，转筒活动安装在压滤网的内侧，且转筒的外表面固定安装有柱形滚刷。
作为本发明的进一步技术方案，所述转筒和固定基座之间通过转轴活动连接，一组传动滚杆的一端设有电机，初步过滤后的污水排入至两组压滤网之间，利用电机驱动传动滚杆，使得传动滚杆带动压滤网转动，利用压滤网移动挤压污水中的淤泥，在压滤网转动时，压滤网同步带动转筒的柱形滚刷转动，利用柱形滚刷同步清理压滤网的网孔，避免压滤网出现阻塞现象。
作为本发明的进一步技术方案，所述蓄水箱的一端外表面下部位置固定安装有固定卡座，且固定卡座的一侧活动安装有斜面推板，所述固定卡座和斜面推板之间通过第二推杆活动连接，当使用者将蓄水箱的内侧注满污水后，使用者利用升降压网向下按压污水，使得升降压网快速完成污水和污泥的分离操作，省去了污水的静置沉淀分离步骤，使用者将分离后的水体排出后，污泥淤积在蓄水箱的底部，使用者通过启动第二推杆，使得第二推杆驱动斜面推板平移，开启升降卡板后，利用斜面推板将污泥推入至固定基座内。
作为本发明的进一步技术方案，所述第二推杆的侧边外表面固定套接有密封环，所述斜面推板的一侧外表面为斜面结构，利用密封环的设置，可以提升第二推杆的防水性能。
作为本发明的进一步技术方案，所述固定基座的上端中部设有清理罩，清理罩的一端内侧活动安装有滚刷筒，所述清理罩的底部靠近滚刷筒的一侧设有吸尘槽，清理罩的内部设有吸尘机，通过滚刷筒的转动，可以清理掉压滤网上多余的污垢，同时启动吸尘机，使得吸尘机通过吸尘槽清理多余污垢。
作为本发明的进一步技术方案，所述清理罩的底部四角处均固定安装有固定栓，所述清理罩和固定基座之间通过固定栓对接固定，所述清理罩的两侧均设有排气槽。
作为本发明的进一步技术方案，所述升降压网的侧边外表面套接有固定框，且固定框的上端设有十字卡架，且十字卡架的中部位置设有第一推杆，使用者通过启动第一推杆，使得第一推杆通过十字卡架驱动固定框，利用固定框带动升降压网下移，十字卡架对固定框和第一推杆之间起到衔接固定作用，升降压网本身质地较为柔软，因此无法直接进行升降操作，通过十字卡架配合固定框，可以将升降压网撑开，提升其结构强度，令其可以进行升降式压滤操作。
作为本发明的进一步技术方案，所述第一推杆的上部设有固定架，且固定架的上端中部固定安装有固定套筒，利用固定架的设置，可以对第一推杆的安装起到辅助固定作用，使得第一推杆固定在蓄水箱的上部。
作为本发明的进一步技术方案，所述固定基座的内侧下部位置固定安装有集水盘，所述固定基座的另一端外表面固定安装有排料卡嘴，利用排料卡嘴可以将滚压脱水后的污泥排出，同时其分离后的水体穿过下部的压滤网落入至集水盘内进行收集。
作为本发明的进一步技术方案，所述蓄水箱的侧边设有排水管头，所述蓄水箱和固定基座之间活动安装有升降卡板，升降卡板的两端均设有升降杆，蓄水箱和固定基座之间贯通连接，蓄水箱的内侧设有蓄水槽，通过升降卡板的开启或闭合，可以方便蓄水箱向固定基座进行排料操作，升降杆、第一推杆和第二推杆均为电推杆。
本发明的有益效果：
1、通过设置固定框和第一推杆，在该污水处理淤泥过滤装置使用时，使得第一推杆配合固定框驱动升降压网下移，以此代替传统的静置式沉淀分离操作，加速污水中淤泥的分离，在其操作时，使用者将蓄水箱的内侧注满污水后，使得第一推杆通过十字卡架驱动固定框，利用固定框带动升降压网下移，十字卡架对固定框和第一推杆之间起到衔接固定作用，升降压网本身质地较为柔软，因此无法直接进行升降压滤操作，通过十字卡架配合固定框，可以将升降压网撑开，提升其结构强度，令其可以进行升降式压滤操作，利用升降压网向下按压污水，使得升降压网快速完成污水和污泥的分离操作，将淤泥压至蓄水箱的底部，省去了污水的静置沉淀分离步骤，使用者将分离后的水体排出后，污泥淤积在蓄水箱的底部，通过启动第二推杆，使得第二推杆驱动斜面推板平移，开启升降卡板后，利用斜面推板将污泥推入至固定基座内，方便压滤网对其进行后续的二次压滤操作，通过设置固定框和第一推杆，配合升降压网的使用，使得该污水处理淤泥过滤装置具有升降式辅助压滤结构，通过其代替传统的静置式沉淀分离结构，可以有效提升污水的处理效率，提升该污水处理淤泥过滤装置的工作效率。
2、通过柱形滚刷，在该污水处理淤泥过滤装置使用时，通过将柱形滚刷设置在压滤网的内侧，在斜面推板将污泥推入至固定基座后，使用者可以启动电机，使得电机驱动传动滚杆转动，利用传动滚杆驱动压滤网滚动，利用两组压滤网滚压过滤淤泥，从而去除淤泥中残余的水体，利用排料卡嘴可以将滚压脱水后的污泥排出，同时其分离后的水体穿过下部的压滤网落入至集水盘内进行收集，在压滤网转动时，利用压滤网和柱形滚刷之间的接触，通过转筒两端的转轴，使得转筒可以在压滤网的内侧同步旋转，同时使得转筒表面的柱形滚刷旋转，利用柱形滚刷同步清理压滤网的网孔，避免压滤网出现阻塞现象，通过两组柱形滚刷的设置，使得上下两排压滤网均具有同步清理结构，提升该污水处理淤泥过滤装置使用时的稳定性，避免其出现阻塞现象。
3、通过设置吸尘槽和滚刷筒，在该污水处理淤泥过滤装置使用时，使用者可以在压滤网滚动时，利用压滤网同步驱动滚刷筒，通过滚刷筒的转动，可以清理掉压滤网上多余的污垢，同时启动吸尘机，使得吸尘机通过吸尘槽清理多余污垢，从而完成对滚压后压滤网的清理操作，避免压滤网重复带入淤泥，通过吸尘槽和滚刷筒的设置，使得该污水处理淤泥过滤装置具有辅助清理结构，提升其使用效果。
（发明人：金志宏;吴浩）
