申请日 20200401
公开（公告）日 20201127
IPC分类号 C02F9/04
摘要
本实用新型涉及焦化废水净化技术领域，具体地说，涉及一种三重净化式焦化废水净化池，包括沉淀箱，沉淀箱前端面设有过滤筒，溢流口与过滤筒内部连通，过滤筒内壁中间位置设固定环，固定环上方设过滤盒，过滤筒下方连接有引流弯管，引流弯管末端设有混合反应箱，混合反应箱前端设有过滤箱，过滤箱与混合反应箱通过连通管连通，过滤箱内部设活性炭吸附棉，过滤箱前端面设排水管；该三重净化式焦化废水净化池，过滤盒配合滤网进行初步的过滤，提杆配合拉环便于取出更换过滤盒进行清理更换，在混合反应箱中加入絮凝剂进行部分沉淀反应，反应后的溶液通过连接管进入到过滤箱中，在经过活性炭吸附棉的的过滤吸附，最后通过排水管排出。
权利要求书

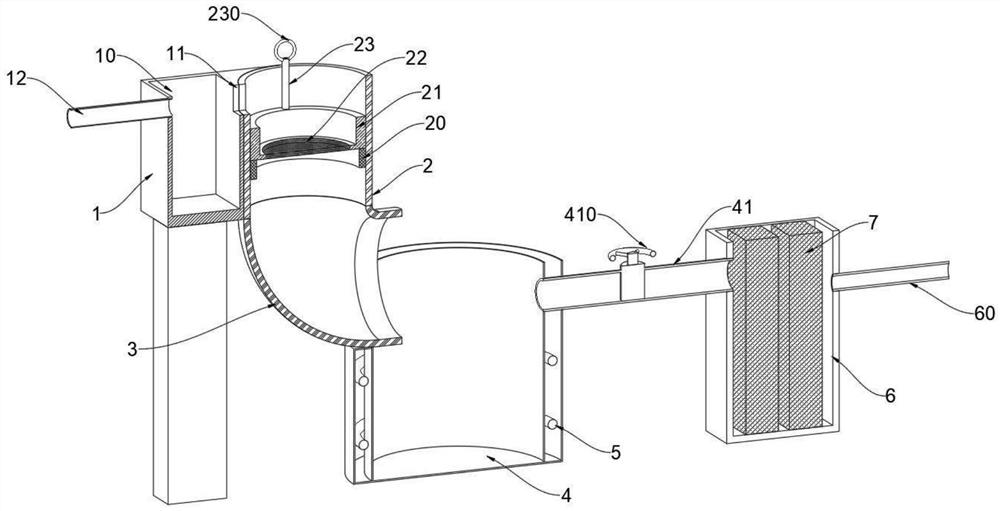

1.一种三重净化式焦化废水净化池，包括沉淀箱(1)，其特征在于：所述沉淀箱(1)中间开设沉淀槽(10)，所述沉淀箱(1)后端面上设进水管(12)，所述沉淀箱(1)前端面设有过滤筒(2)，所述沉淀箱(1)前端面靠近顶部位置开设有溢流口(11)，所述溢流口(11)与过滤筒(2)内部连通，所述过滤筒(2)内壁中间位置设有固定环(20)，所述固定环(20)上方设有过滤盒(21)，所述过滤盒(21)底部设有滤网(22)，所述过滤盒(21)上表面对称设有提杆(23)，过滤筒(2)下方连接有引流弯管(3)，所述引流弯管(3)末端设有混合反应箱(4)，所述混合反应箱(4)内部为空心状，所述混合反应箱(4)内壁与外壁之间为镂空区域，且在镂空区域中间安装有加热环(5)，所述混合反应箱(4)前端设有过滤箱(6)，所述过滤箱(6)与混合反应箱(4)通过连通管(41)连通，所述过滤箱(6)内部设有若干个活性炭吸附棉(7)，所述过滤箱(6)前端面设有与内部连通的排水管(60)。
2.根据权利要求1所述的三重净化式焦化废水净化池，其特征在于：所述沉淀箱(1)与过滤筒(2)熔接固定，所述沉淀箱(1)底部设支撑杆，所述进水管(12)与沉淀箱(1)为一体成型结构。
3.根据权利要求1所述的三重净化式焦化废水净化池，其特征在于：所述固定环(20)与过滤筒(2)为一体成型结构，所述过滤筒(2)与引流弯管(3)焊接固定，所述过滤盒(21)的直径与固定环(20)的外径相适配，所述滤网(22)与过滤盒(21)通过螺栓固定，所述提杆(23)与过滤盒(21)为一体成型结构，所述提杆(23)顶部还设有拉环(230)，所述拉环(230)与提杆(23)为一体成型结构。
4.根据权利要求1所述的三重净化式焦化废水净化池，其特征在于：所述混合反应箱(4)后端顶部开设有连接口(40)，所述引流弯管(3)末端与连接口(40)粘接固定。
5.根据权利要求1所述的三重净化式焦化废水净化池，其特征在于：所述连通管(41)一端与混合反应箱(4)内部连通，所述连通管(41)上还设有阀门(410)，所述阀门(410)与连通管(41)为一体成型结构。
6.根据权利要求1所述的三重净化式焦化废水净化池，其特征在于：所述连通管(41)另一端与过滤箱(6)熔接固定，所述活性炭吸附棉(7)呈等间距分布，且数量上至少有两个，所述活性炭吸附棉(7)与过滤箱(6)粘接固定，所述排水管(60)与过滤箱(6)熔接固定。
说明书
一种三重净化式焦化废水净化池
技术领域
本实用新型涉及焦化废水净化技术领域，具体地说，涉及一种三重净化式焦化废水净化池。
背景技术
焦化废水主要来自于炼焦、煤气净化及化工产品的精制过程，为高浓度含酚、氰、油、氨氮及有毒有害有机物的废水，其中以蒸氮过程中产生的剩余氨水为主要来源，焦化废水是一种公认的难生物降解的工业废水，其处理难度在于氰化物、酚类含量高，多环芳烃及杂环化合物难生物降解，可生化性差，高浓度氨氮抑制生物活性导致生物脱氮效果不佳；
现有技术中，焦化废水净化池净化过滤复杂净化成本很高，成本高，使用不够方便，且净化不够全面。
实用新型内容
本实用新型的目的在于提供一种三重净化式焦化废水净化池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种三重净化式焦化废水净化池，包括沉淀箱，所述沉淀箱中间开设沉淀槽，所述沉淀箱后端面上设进水管，所述沉淀箱前端面设有过滤筒，所述沉淀箱前端面靠近顶部位置开设有溢流口，所述溢流口与过滤筒内部连通，所述过滤筒内壁中间位置设有固定环，所述固定环上方设有过滤盒，所述过滤盒底部设有滤网，所述过滤盒上表面对称设有提杆，过滤筒下方连接有引流弯管，所述引流弯管末端设有混合反应箱，所述混合反应箱内部为空心状，所述混合反应箱内壁与外壁之间为镂空区域，且在镂空区域中间安装有加热环，所述混合反应箱前端设有过滤箱，所述过滤箱与混合反应箱通过连通管连通，所述过滤箱内部设有若干个活性炭吸附棉，所述过滤箱前端面设有与内部连通的排水管。
作为优选，所述沉淀箱与过滤筒熔接固定，所述沉淀箱底部设支撑杆，所述进水管与沉淀箱为一体成型结构。
作为优选，所述固定环与过滤筒为一体成型结构，所述过滤筒与引流弯管焊接固定，所述过滤盒的直径与固定环的外径相适配，所述滤网与过滤盒通过螺栓固定，所述提杆与过滤盒为一体成型结构，所述提杆顶部还设有拉环，所述拉环与提杆为一体成型结构。
作为优选，所述混合反应箱后端顶部开设有连接口，所述引流弯管末端与连接口粘接固定。
作为优选，所述连通管一端与混合反应箱内部连通，所述连通管上还设有阀门，所述阀门与连通管为一体成型结构。
作为优选，所述连通管另一端与过滤箱熔接固定，所述活性炭吸附棉呈等间距分布，且数量上至少有两个，所述活性炭吸附棉与过滤箱粘接固定，所述排水管与过滤箱熔接固定。
与现有技术相比，本实用新型的有益效果是：
本实用新型沉淀箱便于初步进行沉淀处理，废水从溢流口进入到过滤筒中，过滤盒配合滤网进行初步的过滤，提杆配合拉环便于取出更换过滤盒进行清理更换，过滤后的废水通过引流弯管进入到混合反应箱中，在混合反应箱中加入絮凝剂进行部分沉淀反应，加热环安装在混合反应箱的夹层镂空区域中，便于对混合反应箱内部进行加热处理，加快反应，反应后的溶液通过连接管进入到过滤箱中，再经过活性炭吸附棉的的过滤吸附，最后通过排水管排出。
发明人 （郭亚辉;金兰;王晓丽;）
