申请日 20200828
公开（公告）日 20201127
IPC分类号 C02F9/04; B01F7/00; B01F7/18; B01F15/00; C02F103/34
摘要
本发明属于废水处理技术领域，尤其是一种医药中间体生产用废水处理装置，针对废水和处理剂搅拌不充分的问题，现提出以下方案，包括处理箱，所述处理箱的内壁设有倾斜导板，且倾斜导板的顶部外壁两侧均设置有弧形板，所述弧形板的一侧外壁设有滑轨，且滑轨的内壁设有伸缩杆，所述伸缩杆的另一端活动连接有固定杆，且固定杆的外壁两侧设置有相互交错分布的倾斜杆。本发通过设置有弧形板、滑轨、伸缩杆、液压杆、固定杆、弧形杆、搅拌框、连杆、支撑杆和转轮，将液压杆连接液压系统，调节液压杆的长度可使固定杆在滑轨的内部进行滑动，可使固定杆沿着滑轨做运动，转轮在移动的过程中会产生转动，可对废水和处理剂进行进一步的搅拌。
权利要求书

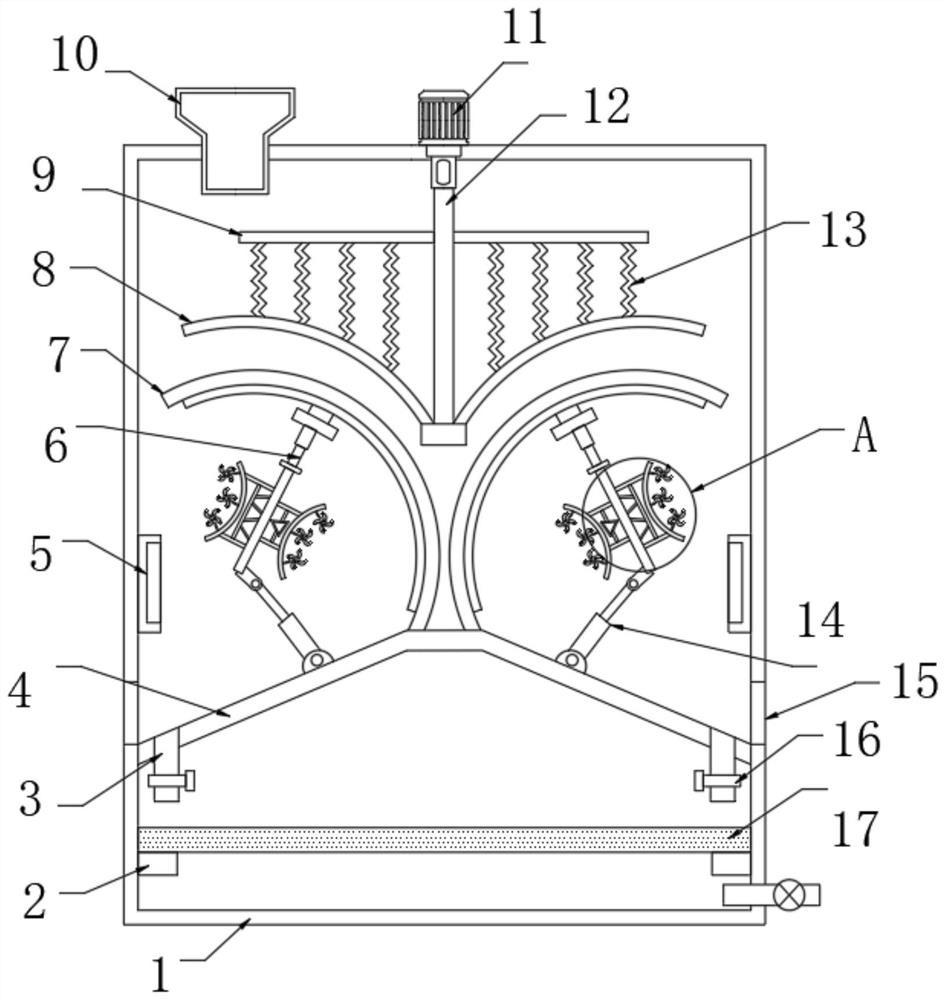

1.一种医药中间体生产用废水处理装置，包括处理箱（1），其特征在于，所述处理箱（1）的内壁设置有倾斜导板（4），且倾斜导板（4）的顶部外壁两侧均设置有弧形板（7），所述弧形板（7）的一侧外壁设置有滑轨（24），且滑轨（24）的内壁设置有伸缩杆（6），所述伸缩杆（6）的另一端活动连接有固定杆（18），且固定杆（18）的外壁两侧设置有相互交错分布的倾斜杆，倾斜杆的另一端设置有弧形杆（19），其中一个倾斜杆的一侧外壁设置有搅拌框（20），搅拌框（20）为三角形的环状结构，所述固定杆（18）的一侧外壁设置有等距离分布的连杆（21），且连杆（21）为倾斜相反的结构，所述弧形杆（19）的外壁两侧均设置有等距离分布的支撑杆（23），且支撑杆（23）的外壁活动连接有转轮（22），所述倾斜导板（4）的顶部外壁两侧均活动连接有液压杆（14），且液压杆（14）的另一端活动连接于固定杆（18）的一侧外壁。
2.根据权利要求1所述的一种医药中间体生产用废水处理装置，其特征在于，所述倾斜导板（4）的底部外壁两侧均设置有导水管（3），且导水管（3）的一侧外壁设置有阀门（16），处理箱（1）的外壁两侧均设置有排渣口（15）。
3.根据权利要求2所述的一种医药中间体生产用废水处理装置，其特征在于，所述处理箱（1）的内壁两侧均设置有卡接块（2），且卡接块（2）的顶部外壁放置有活性炭吸附层（17）。
4.根据权利要求1所述的一种医药中间体生产用废水处理装置，其特征在于，所述处理箱（1）的顶部外壁设置有进料口（10），且处理箱（1）的内壁两侧均设置有加热器（5）。
5.根据权利要求1所述的一种医药中间体生产用废水处理装置，其特征在于，所述处理箱（1）的顶部外壁设置有电机（11），且电机（11）的输出轴通过联轴器连接有转杆（12）。
6.根据权利要求5所述的一种医药中间体生产用废水处理装置，其特征在于，所述转杆（12）的外壁两侧均设置有第一搅拌杆（8），且第一搅拌杆（8）为弧形结构。
7.根据权利要求6所述的一种医药中间体生产用废水处理装置，其特征在于，所述转杆（12）的外壁两侧均设置有横杆（9），且横杆（9）的底部外壁设置有等距离分布的第三搅拌杆（13）。
8.根据权利要求7所述的一种医药中间体生产用废水处理装置，其特征在于，所述第三搅拌杆（13）为长度均不同的折线形结构。
9.根据权利要求8所述的一种医药中间体生产用废水处理装置，其特征在于，所述横杆（9）的顶部外壁设置有等距离分布的过滤孔（25），且过滤孔（25）为大小规格不同的结构。
10.根据权利要求1所述的一种医药中间体生产用废水处理装置，其特征在于，还包括设置于处理箱（1）一侧内壁的温度传感器（27），所述处理箱（1）的一侧外壁设置有显示屏（26），且显示屏（26）的信号输入端通过信号线连接有处理器，温度传感器（27）的信号输出端和处理器的信号输入端通过信号线相连接。
说明书
一种医药中间体生产用废水处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种医药中间体生产用废水处理装置。
背景技术
医药中间体，实际上是一些用于药品合成工艺过程中的一些化工原料或化工产品，医药中间体生产过程中会产生大量废水，这些废水中含有大量化学物质，直接排放会造成环境污染，因此需要进行处理。
经检索，中国专利授权号为CN208717074U的专利，公开了一种医药中间体生产用废水处理装置，包括蒸发箱，所述蒸发箱的顶部外壁焊接有净化箱，本发明可以有效减小热量流失，有助于提高蒸发效率，可以搅拌混合化学试剂和废水，有助于促进化学反应进度，加快了净化效率，利用热能进行搅拌，充分利用热能。
上述专利还存在有以下不足之处：在对废水和处理剂和消毒剂进行混合时，仅仅通过固定的搅拌杆对废水进行搅拌，不能够对废水进行充分的处理和消毒，导致废水的处理效果较差，降低了装置的实用性。
发明内容
基于背景技术中提出的在对废水和处理剂和消毒剂进行混合时，仅仅通过固定的搅拌杆对废水进行搅拌，不能够对废水进行充分的处理和消毒，导致废水的处理效果较差，降低了装置的实用性的技术问题，本发明提出了一种医药中间体生产用废水处理装置。
本发明提出的一种医药中间体生产用废水处理装置，包括处理箱，所述处理箱的内壁设置有倾斜导板，且倾斜导板的顶部外壁两侧均设置有弧形板，所述弧形板的一侧外壁设置有滑轨，且滑轨的内壁设置伸缩杆，所述伸缩杆的另一端活动连接有固定杆，且固定杆的外壁两侧设置有相互交错分布的倾斜杆，倾斜杆的另一端设置有弧形杆，其中一个倾斜杆的一侧外壁设置有搅拌框，搅拌框为三角形的环状结构，所述固定杆的一侧外壁设置有等距离分布的连杆，且连杆为倾斜相反的结构，所述弧形杆的外壁两侧均设置有等距离分布的支撑杆，且支撑杆的外壁活动连接有转轮，所述倾斜导板的顶部外壁两侧均活动连接有液压杆，且液压杆的另一端活动连接于固定杆的一侧外壁。
优选地，所述倾斜导板的底部外壁两侧均设置有导水管，且导水管的一侧外壁设置有阀门，处理箱的外壁两侧均设置有排渣口。
优选地，所述处理箱的内壁两侧均设置有卡接块，且卡接块的顶部外壁放置有活性炭吸附层。
优选地，所述处理箱的顶部外壁设置有进料口，且处理箱的内壁两侧均设置有加热器。
优选地，所述处理箱的顶部外壁设置有电机，且电机的输出轴通过联轴器连接有转杆。
优选地，所述转杆的外壁两侧均设置有第一搅拌杆，且第一搅拌杆为弧形结构。
优选地，所述转杆的外壁两侧均设置有横杆，且横杆的底部外壁设置有等距离分布的第三搅拌杆。
优选地，所述第三搅拌杆为长度均不同的折线形结构。
优选地，所述横杆的顶部外壁设置有等距离分布的过滤孔，且过滤孔为大小规格不同的结构。
优选地，还包括设置于处理箱一侧内壁的温度传感器，所述处理箱的一侧外壁设置有显示屏，且显示屏的信号输入端通过信号线连接有处理器，温度传感器的信号输出端和处理器的信号输入端通过信号线相连接。
本发明中的有益效果为：
1、该处理效果好的废水处理装置，通过设置有弧形板、滑轨、伸缩杆、液压杆、固定杆、弧形杆、搅拌框、连杆、支撑杆和转轮，将液压杆连接液压系统，调节液压杆的长度可使固定杆在滑轨的内部进行滑动，可使固定杆沿着滑轨做运动，转轮在移动的过程中会产生转动，可对废水和处理剂进行进一步的搅拌，搅拌框为三角形的环状结构和倾斜角度相反的连杆都可提高废水的处理效果，一直处于活动中的搅拌框、连杆、弧顶杆和转轮可有效提高废水、处理剂和消毒剂的混合效果。
2、该处理效果好的废水处理装置，通过设置有电机、转杆、横杆、第一搅拌杆、第三搅拌杆和过滤孔，打开电机，电机带动转杆进行转动，进而横杆、第一搅拌杆和第三搅拌杆会对废水和处理剂进行充分的混合，过滤孔为大小规格各不相同的结构，第三搅拌杆为长度不同的折线形结构，第一搅拌杆为与弧形板倾斜角度相同的弧形结构，在电机进行工作时，第一搅拌杆、第三搅拌杆和过滤孔可产生大小、形状和高度均不同的漩涡，有效的对废水进行搅拌处理。
3、该处理效果好的废水处理装置，通过设置有卡接块、活性炭吸附层和排渣口，倾斜导板的设置便于废渣直接从排渣口中排出，活性炭吸附层可对废水进行吸附，并且便于对活性炭吸附层进行更换，另外通过设置有温度传感器、显示屏和处理器，温度传感器可检测处理箱内部的温度值，温度传感器将信号传递给处理器，处理器作用于显示屏，便于准确得知处理箱内部的温度值，有效的提高了装置的实用性。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
发明人 （陆茜;李金亮;匡逸;）
