申请日 20200803
公开（公告）日 20201127
IPC分类号 B01D29/58; B01D29/03; B01D29/64; B01D29/94
摘要
本发明提供了一种带多级过滤的废水处理设备，包括箱体，箱体侧壁底部连通设有排出管；箱体内由上至下依次安装有多块滤板，箱体的相对两侧壁对应滤板开设有清污口，清污口的外侧均安装有收集盒，收集盒经清污口与箱体内部连通，收集盒的顶部敞开、且设有盒盖；处于同一高度的两收集盒之间通过轴承穿设有第一丝杠，第一丝杠由第一电机驱动；第一丝杠上设有第一滑块，第一滑块的一侧设有刮板，刮板的底部抵持对应的滤板的顶面滑动，刮板经第一滑块带动进出同一高度的两收集盒内；其可进行多级的过滤处理，有效提高过滤质量；且可对过滤部件的顶面进行刮刷清理，有效防止过滤杂质对过滤部件造成的堵塞，保证顺畅的过滤，提高工作效率。
权利要求书
1.一种带多级过滤的废水处理设备，其特征在于：
包括顶部敞开的箱体(100)，所述箱体(100)侧壁底部连通设有排出管(110)，所述排出管(110)上设有开关阀；所述箱体(100)内由上至下依次安装有多块滤板(120)，所述箱体(100)的相对两侧壁对应所述滤板(120)开设有清污口(130)，所述清污口(130)的宽度与所述滤板(120)的宽度一致，所述清污口(130)的外侧均安装有收集盒(200)，所述收集盒(200)经所述清污口(130)与所述箱体(100)内部连通，所述收集盒(200)的顶部敞开、且设有盒盖(210)；处于同一高度的两所述收集盒(200)之间通过轴承穿设有第一丝杠(310)，所述第一丝杠(310)的一端突出于所述收集盒(200)的外侧、且端部与第一电机(320)的输出轴通过齿轮组传动连接；所述第一丝杠(310)上设有第一滑块(330)，所述第一滑块(330)的一侧固定设有刮板(340)，所述刮板(340)的底部抵持对应的所述滤板(120)的顶面滑动，所述刮板(340)经所述第一滑块(330)带动进出同一高度的两所述收集盒(200)内。
2.根据权利要求1所述的一种带多级过滤的废水处理设备，其特征在于：
所述箱体(100)的顶部两侧壁之间通过轴承穿设有第二丝杠(410)，所述第二丝杠(410)与所述第一丝杠(310)平行，所述第二丝杠(410)的一端突出于所述箱体(100)外壁、且端部与第二电机(420)的输出轴通过联轴器连接；所述第二丝杠(410)上设有第二滑块(430)，所述第二滑块(430)的底部固定设有安装板(440)，所述安装板(440)底面安装有喷淋管(450)，所述喷淋管(450)的底部连通有多个喷头(460)，所述箱体(100)的外壁安装有用于存放毛发溶解剂的水箱(510)，所述水箱(510)的顶部安装有抽水泵(520)，所述抽水泵(520)的进水口与所述水箱(510)的侧壁底部通过第一管道(530)连通，所述抽水泵(520)的出水口连通设有第二管道(540)，所述第二管道(540)通过管卡固定于所述箱体(100)外壁，所述第二管道(540)竖向延伸，所述第二管道(540)的顶端与所述喷淋管(450)通过输水软管(550)连通。
3.根据权利要求2所述的一种带多级过滤的废水处理设备，其特征在于：
所述第二管道(540)上设有单向阀(560)。
4.根据权利要求1所述的一种带多级过滤的废水处理设备，其特征在于：
所述盒盖(210)远离所述箱体(100)的一侧与所述收集盒(200)顶部枢接、另一侧与所述收集盒(200)扣合。
5.根据权利要求1所述的一种带多级过滤的废水处理设备，其特征在于：
所述收集盒(200)的侧壁嵌设安装有第一透视窗(220)。
6.根据权利要求2所述的一种带多级过滤的废水处理设备，其特征在于：
所述箱体(100)的侧壁嵌设安装有第二透视窗(140)，所述第二透视窗(140)呈竖向延伸的长条状结构，所述第二透视窗(140)的顶端延伸至所述第二丝杠(410)处、底端延伸至所述箱体(100)的底部内壁。
7.根据权利要求1所述的一种带多级过滤的废水处理设备，其特征在于：
多块所述滤板(120)的滤孔直径大小不同、且滤孔直径由上至下依次缩小。
8.根据权利要求1所述的一种带多级过滤的废水处理设备，其特征在于：
所述箱体(100)的底部内壁倾斜设置，所述排出管(110)连通设于倾斜较低一侧。
说明书
一种带多级过滤的废水处理设备
技术领域
本发明涉及废水处理设备领域，更具体的，涉及一种带多级过滤的废水处理设备。
背景技术
随着我国经济的快速发展，水资源的消耗成倍增加，一方面造成水资源的紧缺，另一方面造成废水大量增加，从而对社会和环境可持续发展造成巨大的压力，污水处理是使污水达到排水或再次使用的水质要求对其进行净化的过程，被广泛应用于各个领域，也越来越多地走进寻常百姓的日常生活；现有的过滤设备大多仅有简单的一次过滤部件，过滤效果有限，且过滤部件上容易发生杂质堆积，影响正常的过滤。
发明内容
为了克服现有技术的缺陷，本发明所要解决的技术问题在于提出一种带多级过滤的废水处理设备，其结构新颖，可进行多级的过滤处理，有效提高过滤质量；且可对过滤部件的顶面进行刮刷清理，有效防止过滤杂质对过滤部件造成的堵塞，保证顺畅的过滤，提高工作效率。
为达此目的，本发明采用以下的技术方案：
本发明提供了一种带多级过滤的废水处理设备，包括顶部敞开的箱体，所述箱体侧壁底部连通设有排出管，所述排出管上设有开关阀；所述箱体内由上至下依次安装有多块滤板，所述箱体的相对两侧壁对应所述滤板开设有清污口，所述清污口的宽度与所述滤板的宽度一致，所述清污口的外侧均安装有收集盒，所述收集盒经所述清污口与所述箱体内部连通，所述收集盒的顶部敞开、且设有盒盖；处于同一高度的两所述收集盒之间通过轴承穿设有第一丝杠，所述第一丝杠的一端突出于所述收集盒的外侧、且端部与第一电机的输出轴通过齿轮组传动连接；所述第一丝杠上设有第一滑块，所述第一滑块的一侧固定设有刮板，所述刮板的底部抵持对应的所述滤板的顶面滑动，所述刮板经所述第一滑块带动进出同一高度的两所述收集盒内。
在本发明较佳的技术方案中，所述箱体的顶部两侧壁之间通过轴承穿设有第二丝杠，所述第二丝杠与所述第一丝杠平行，所述第二丝杠的一端突出于所述箱体外壁、且端部与第二电机的输出轴通过联轴器连接；所述第二丝杠上设有第二滑块，所述第二滑块的底部固定设有安装板，所述安装板底面安装有喷淋管，所述喷淋管的底部连通有多个喷头，所述箱体的外壁安装有用于存放毛发溶解剂的水箱，所述水箱的顶部安装有抽水泵，所述抽水泵的进水口与所述水箱的侧壁底部通过第一管道连通，所述抽水泵的出水口连通设有第二管道，所述第二管道通过管卡固定于所述箱体外壁，所述第二管道竖向延伸，所述第二管道的顶端与所述喷淋管通过输水软管连通。
在本发明较佳的技术方案中，所述第二管道上设有单向阀。
在本发明较佳的技术方案中，所述盒盖远离所述箱体的一侧与所述收集盒顶部枢接、另一侧与所述收集盒扣合。
在本发明较佳的技术方案中，所述收集盒的侧壁嵌设安装有第一透视窗。

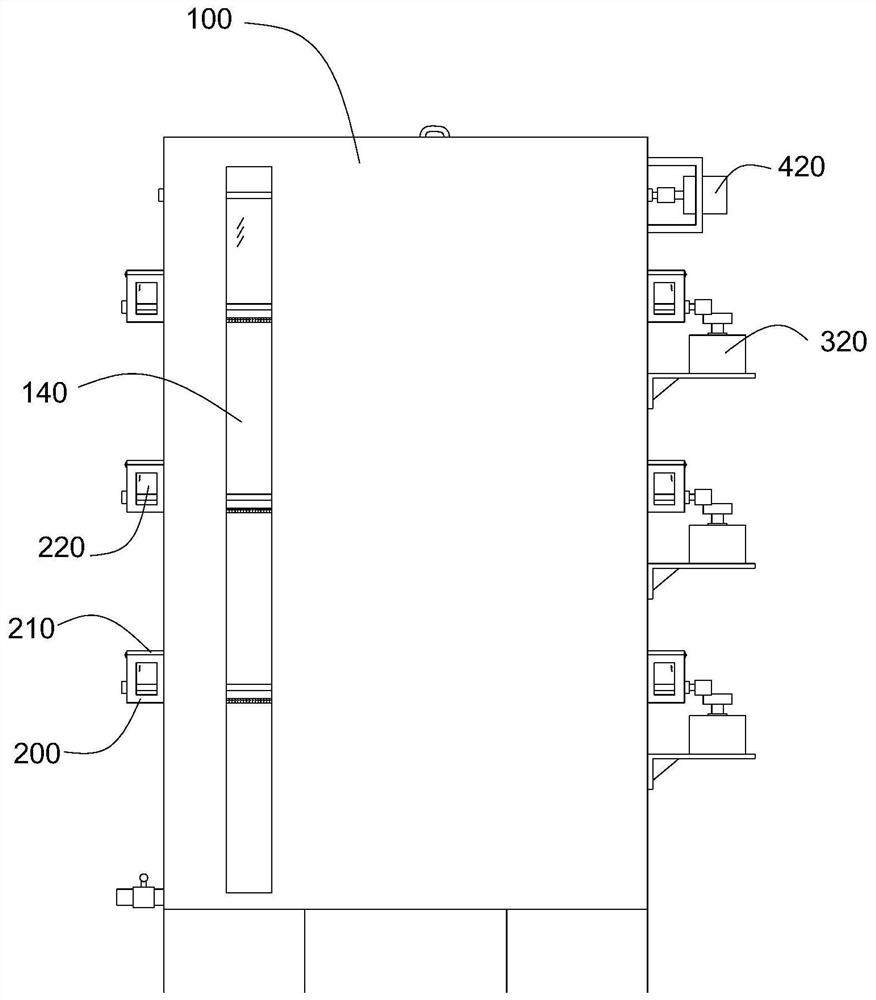

在本发明较佳的技术方案中，所述箱体的侧壁嵌设安装有第二透视窗，所述第二透视窗呈竖向延伸的长条状结构，所述第二透视窗的顶端延伸至所述第二丝杠处、底端延伸至所述箱体的底部内壁。
在本发明较佳的技术方案中，多块所述滤板的滤孔直径大小不同、且滤孔直径由上至下依次缩小。
在本发明较佳的技术方案中，所述箱体的底部内壁倾斜设置，所述排出管连通设于倾斜较低一侧。
本发明的有益效果为：
本发明提供的一种带多级过滤的废水处理设备，其结构新颖，多层滤板的设置，可实现多级过滤处理，有效提高过滤质量；各滤板的上方均架设有第一丝杠，第一丝杠经由对应的第一电机带动，驱动刮板紧贴滤板的顶面滑动，从而将附于滤板顶面的杂质进行清刮，有效防止过滤杂质对滤板造成的堵塞，保证顺畅的过滤，提高工作效率；且箱体对应滤板的两侧壁上均设有清污口，清污口的外侧安装有收集盒，沿第一丝杠滑动的刮板带动杂质往收集盒方向推动，并且通过清污口送入收集盒内，方便后续的杂质清理，操作方便。
发明人 （潘金芳;蔡岳玮;潘尚鹏;）
