申请日 20200410
公开（公告）日 20201127
IPC分类号 C02F1/36; C02F101/16
摘要
本实用新型公开了一种处理养殖废水超声微泡吹脱设备，包括主装置、凸型超声波震板、填料、进液泵、进液管、进液阀、过滤器、流量计和喷头，所述喷头同导管一连通，所述进液管下侧设有空压机，所述空压机靠近主装置的一端设有进气阀，所述进气阀靠近主装置的一端设有压力表，所述空压机和进气阀、进气阀和压力表、压力表和主装置之间通过设有导管二连通，所述导管二连接压力表的另一端延伸至主装置内部下端并设有三个均匀分布的自旋式喷头，所述自旋式喷头同导管二连通。本实用新型与现有技术相比的优点在于：结构简单、控制容易和水处理效果好。
权利要求书

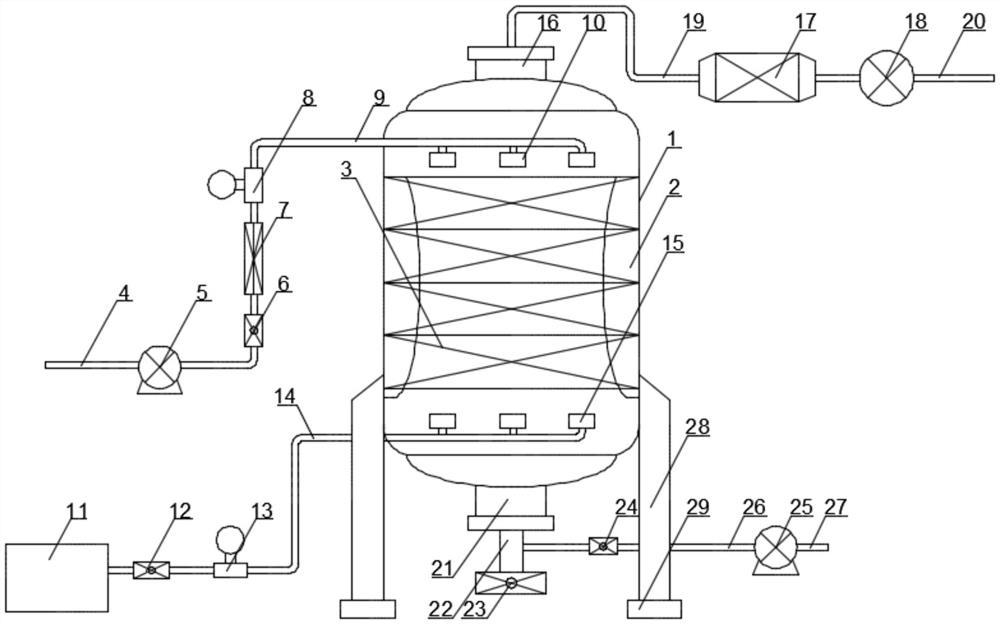

1.一种处理养殖废水超声微泡吹脱设备，包括主装置(1)，所述主装置(1)内部为空腔结构，所述主装置(1)内部两侧设有凸型超声波震板(2)，其特征在于：所述主装置(1)内部设有填料(3)，所述主装置(1)外部一侧设有进液泵(5)，所述进液泵(5)远离主装置(1)的一端设有进液管(4)，所述进液泵(5)靠近主装置(1)的一侧上端设有进液阀(6)，所述进液阀(6)上侧设有过滤器(7)，所述过滤器(7)上侧设有流量计(8)，所述进液泵(5)和进液阀(6)、进液阀(6)和过滤器(7)、过滤器(7)和流量计(8)、流量计(8)和主装置(1)之间通过设有导管一(9)相互连通，所述导管一(9)连接流量计(8)的另一端延伸至主装置(1)内部上端并设有三个均匀分布的喷头(10)，所述喷头(10)同导管一(9)连通，所述进液管(4)下侧设有空压机(11)，所述空压机(11)靠近主装置(1)的一端设有进气阀(12)，所述进气阀(12)靠近主装置(1)的一端设有压力表(13)，所述空压机(11)和进气阀(12)、进气阀(12)和压力表(13)、压力表(13)和主装置(1)之间通过设有导管二(14)连通，所述导管二(14)连接压力表(13)的另一端延伸至主装置(1)内部下端并设有三个均匀分布的自旋式喷头(15)，所述自旋式喷头(15)同导管二(14)连通。
2.根据权利要求1所述的一种处理养殖废水超声微泡吹脱设备，其特征在于：所述主装置(1)上端设有与其连通的出气口(16)，所述主装置(1)位于设置进液泵(5)的另一侧上端设有活性炭吸附箱(17)，所述活性炭吸附箱(17)远离主装置(1)的一侧设有风机(18)，所述风机(18)远离活性炭吸附箱(17)的一端设有排气管(20)，所述出气口(16)和活性炭吸附箱(17)、活性炭吸附箱(17)和风机(18)之间通过设有导管三(19)连通。
3.根据权利要求1所述的一种处理养殖废水超声微泡吹脱设备，其特征在于：所述主装置(1)下端设有与其连通的下液口(21)，所述下液口(21)下侧设有排污阀(23)，所述下液口(21)和排污阀(23)之间通过设有导管四(22)连通。
4.根据权利要求3所述的一种处理养殖废水超声微泡吹脱设备，其特征在于：所述导管四(22)远离压力表(13)的一侧设有出口阀(24)，所述出口阀(24)远离导管四(22)的一侧设有出料泵(25)，所述出料泵(25)远离出口阀(24)的一端设有出液管(27)，所述导管四(22)和出口阀(24)、出口阀(24)和出料泵(25)之间通过设有导管五(26)连通。
5.根据权利要求1所述的一种处理养殖废水超声微泡吹脱设备，其特征在于：所述主装置(1)两侧下端设有支腿(28)，所述支腿(28)下端设有支座(29)。
说明书
一种处理养殖废水超声微泡吹脱设备
技术领域
本实用新型涉及废水处理技术领域，具体是指一种处理养殖废水超声微泡吹脱设备。
背景技术
畜禽养殖业产生的废水对环境的污染，主要是大量的氨氮、COD、SS以及BOD等。通常采用的处理方法包括物化法、生物脱氮法以及生态处理法。其中物化法包括吹脱法、化学沉淀法、气浮沉淀法、吸附法以及电化学氧化法等。现在养殖业主要采用生物脱氮法进行处理，如电极生物膜反硝化脱氮技术、EM脱氮技术、固定化微生物脱氮技术等更高效、更经济的处理技术。但存在微生物菌群的活性控制以及培养等问题，技术度较高，难以推广等。因此需要制造出一种新型的水处理设备，能够满足低成本、控制简单和水处理效果好的特点。
实用新型内容
本实用新型要解决的技术问题是克服上述缺陷，提供一种结构简单、控制容易和水处理效果好的处理养殖废水超声微泡吹脱设备。
为解决上述技术问题，本实用新型提供的技术方案为：一种处理养殖废水超声微泡吹脱设备，包括主装置，所述主装置内部为空腔结构，所述主装置内部两侧设有凸型超声波震板，所述主装置内部设有填料，所述主装置外部一侧设有进液泵，所述进液泵远离主装置的一端设有进液管，所述进液泵靠近主装置的一侧上端设有进液阀，所述进液阀上侧设有过滤器，所述过滤器上侧设有流量计，所述进液泵和进液阀、进液阀和过滤器、过滤器和流量计、流量计和主装置之间通过设有导管一相互连通，所述导管一连接流量计的另一端延伸至主装置内部上端并设有三个均匀分布的喷头，所述喷头同导管一连通，所述进液管下侧设有空压机，所述空压机靠近主装置的一端设有进气阀，所述进气阀靠近主装置的一端设有压力表，所述空压机和进气阀、进气阀和压力表、压力表和主装置之间通过设有导管二连通，所述导管二连接压力表的另一端延伸至主装置内部下端并设有三个均匀分布的自旋式喷头，所述自旋式喷头同导管二连通。
本实用新型与现有技术相比的优点在于：相较于现有技术，本实用新型利用超声波改善反应条件，加快反应速率和提高反应产率，并且在超声产生的空化效应作用下，水中污染物将通过高温分解或自由基反应去除，能够满足养殖场高氨氮、低水量、成本低的要求，产生的出水质满足畜禽养殖业污染物排放标准，同时不会产生NH3。
作为改进，所述主装置上端设有与其连通的出气口，所述主装置位于设置进液泵的另一侧上端设有活性炭吸附箱，所述活性炭吸附箱远离主装置的一侧设有风机，所述风机远离活性炭吸附箱的一端设有排气管，所述出气口和活性炭吸附箱、活性炭吸附箱和风机之间通过设有导管三连通。活性炭吸附箱的作用是吸附废气中的杂质并且过滤掉其中的杂质，将过滤后的空气排出。
作为改进，所述主装置下端设有与其连通的下液口，所述下液口下侧设有排污阀，所述下液口和排污阀之间通过设有导管四连通。下液口的作用的排出废液，排污阀能够控制下液口的开和闭。
作为改进，所述导管四远离压力表的一侧设有出口阀，所述出口阀远离导管四的一侧设有出料泵，所述出料泵远离出口阀的一端设有出液管，所述导管四和出口阀、出口阀和出料泵之间通过设有导管五连通。出料泵能够将原料借助导管四和出液管牵引并导出，出液阀能够控制导管四的开和闭。
作为改进，所述主装置两侧下端设有支腿，所述支腿下端设有支座。支腿和支板的作用是支撑起整个主设备。
发明人 （段斌;闵越;纳洋;何康丽;）
