申请日 20191129
公开（公告）日 20201127
IPC分类号 C02F1/20
摘要
本实用新型涉及污水处理技术领域，具体为一种用于污水处理的脱气池，包括池体和水平设置在池体上方的横管，横管的底部垂直设置有多根支管，且支管的底部设置有出风口，池体的背面安装有鼓风机，且鼓风机与横管之间通过弹性软管连通；池体的侧壁靠底端开设有排水口；池体的上方架设有门型支架，门型支架的高度高于横管，且门型支架的中部固定连接有转轴，转轴的底端与横管转动连接，池体的顶部设置有电动推杆，且电动推杆的末端与横管的一端铰接。本实用新型通过电动推杆的伸缩，带动横管绕着转轴往复转动，在进行鼓气搅拌的同时配合机械搅拌，加快脱气效率；通过将支管设置成不同长度，可以对不同液位的废水进行鼓气搅拌。
权利要求书

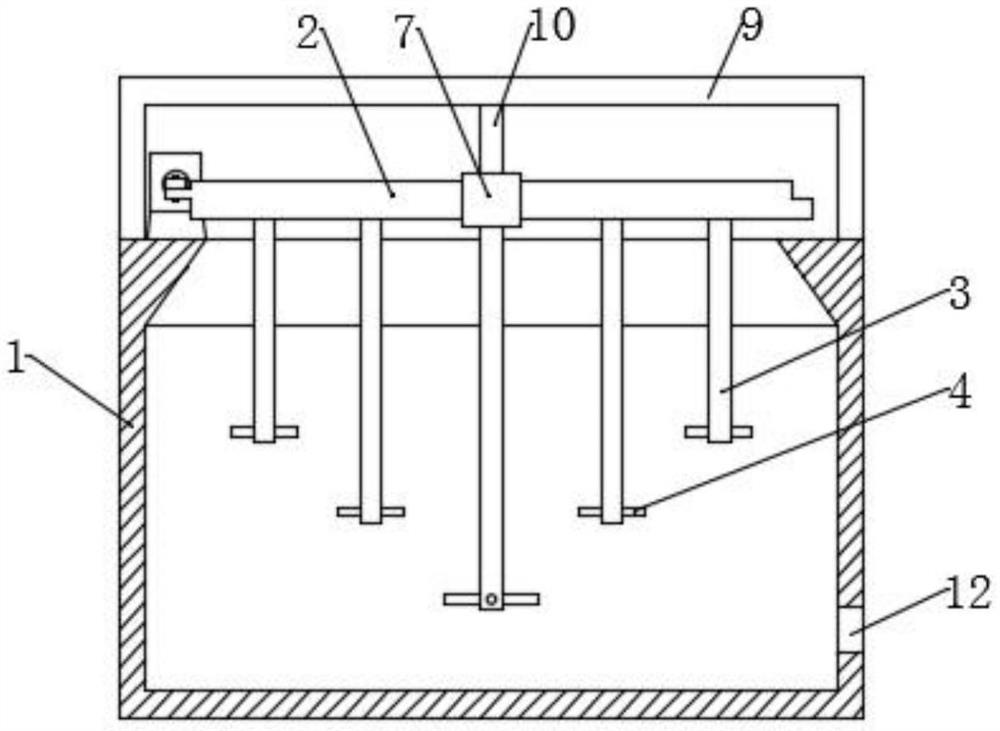

1.一种用于污水处理的脱气池，包括池体(1)和水平设置在池体(1)上方的横管(2)，所述横管(2)的底部垂直设置有多根支管(3)，且支管(3)的底部设置有出风口(4)，所述池体(1)的背面安装有鼓风机(5)，且鼓风机(5)与横管(2)之间通过弹性软管(6)连通；所述池体(1)的侧壁靠底端开设有排水口(12)；其特征在于：所述池体(1)的上方架设有门型支架(9)，所述门型支架(9)的高度高于横管(2)，且门型支架(9)的中部固定连接有转轴(10)，所述转轴(10)的底端与横管(2)转动连接，所述池体(1)的顶部设置有电动推杆(11)，且电动推杆(11)的末端与横管(2)的一端铰接。
2.根据权利要求1所述的一种用于污水处理的脱气池，其特征在于：所述支管(3)沿着横管(2)的长度方向呈线性排列，支管(3)的长度不均，由横管(2)的中间向两端支管(3)的长度逐渐减小。
3.根据权利要求1所述的一种用于污水处理的脱气池，其特征在于：所述横管(2)的中部套设有安装套(7)，所述安装套(7)为矩形块，且支管(3)贯穿安装套(7)的内部通向横管(2)。
4.根据权利要求3所述的一种用于污水处理的脱气池，其特征在于：所述安装套(7)的顶部开设有圆槽(8)，且转轴(10)的底端伸入圆槽(8)中，转轴(10)通过轴承与安装套(7)转动连接。
5.根据权利要求1所述的一种用于污水处理的脱气池，其特征在于：所述池体(1)为顶端呈开口的矩形凹槽结构，且池体(1)的顶部呈收口状。
说明书
一种用于污水处理的脱气池
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于污水处理的脱气池。
背景技术
脱气池是污水处理的工序之一，在二沉池出水井用Fenton供料泵送至Fenton氧化塔，将废水中难以降解的污染物氧化降解，Fenton氧化塔出水自流至中和池，在中和池投加液碱，将废水中和至中性；中和池废水自流至脱气池中，通过鼓风搅拌，将废水中的少量气泡脱除；脱气池出水自流至混凝反应池中，在该池中投加絮凝剂PAM并进行充分反应，使废水中铁泥絮凝；混凝反应后的废水自流至终沉池，将其中的铁泥沉淀，上清液达标排放。终沉池铁泥由污泥泵送至原污泥处理系统进行处理。
现有的脱气池在进行鼓风搅拌时只能对出风口附近的废水进行搅拌，而随着远离出风口的废水则得不到很好的搅拌，其次，出风口设置高度一致，使得不同液位的废水搅拌效果不同。
为此，我们提出了一种用于污水处理的脱气池以良好的解决上述弊端。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的脱气池，以解决上述背景技术中提出的问题。
本实用新型的目的是通过以下技术方案得以实现的：一种用于污水处理的脱气池，包括池体和水平设置在池体上方的横管，所述横管的底部垂直设置有多根支管，且支管的底部设置有出风口，所述池体的背面安装有鼓风机，且鼓风机与横管之间通过弹性软管连通；所述池体的侧壁靠底端开设有排水口；所述池体的上方架设有门型支架，所述门型支架的高度高于横管，且门型支架的中部固定连接有转轴，所述转轴的底端与横管转动连接，所述池体的顶部设置有电动推杆，且电动推杆的末端与横管的一端铰接。
优选的，所述支管沿着横管的长度方向呈线性排列，支管的长度不均，由横管的中间向两端支管的长度逐渐减小。
优选的，所述横管的中部套设有安装套，所述安装套为矩形块，且支管贯穿安装套的内部通向横管。
优选的，所述安装套的顶部开设有圆槽，且转轴的底端伸入圆槽中，转轴通过轴承与安装套转动连接。
优选的，所述池体为顶端呈开口的矩形凹槽结构，且池体的顶部呈收口状。
与现有技术相比，本实用新型提供了一种用于污水处理的脱气池，具备以下有益效果：
1.通过将支管设置成不同长度，可以对不同液位的废水进行鼓气搅拌；
2.通过电动推杆的伸缩，带动横管绕着转轴往复转动，在进行鼓气搅拌的同时配合机械搅拌，加快脱气效率。
发明人 （聂颖;顾爱兵;许洪峰;李世英;仲海俊;李霞;）
