申请日 20200417
公开（公告）日 20201127
IPC分类号 C02F9/04
摘要
本实用新型涉及一种循环式废水处理系统，包括通过管路顺序连接的沉淀池、芬顿氧化池、压滤装置、絮凝池、精滤器和扩散渗析装置，其中，所述沉淀池包括池体和至少两块隔板，所述至少两块隔板相平行地设置在所述池体中，且在每块隔板的顶部分别设置有滤网，按照水的流向所述至少两块隔板至少包括第一隔板和第二隔板，所述至少两块隔板将所述池体分隔为至少三块反应腔，按照水的流向至少包括第一反应腔、第二反应腔和第三反应腔，所述第一隔板的高度大于所述第二隔板的高度。本实用新型能够实现对于线路板制备过程中废水的沉淀处理，污泥转化率搞，同时实现对于PH值的监控可调，保证排出的水可达到排出标准。
权利要求书

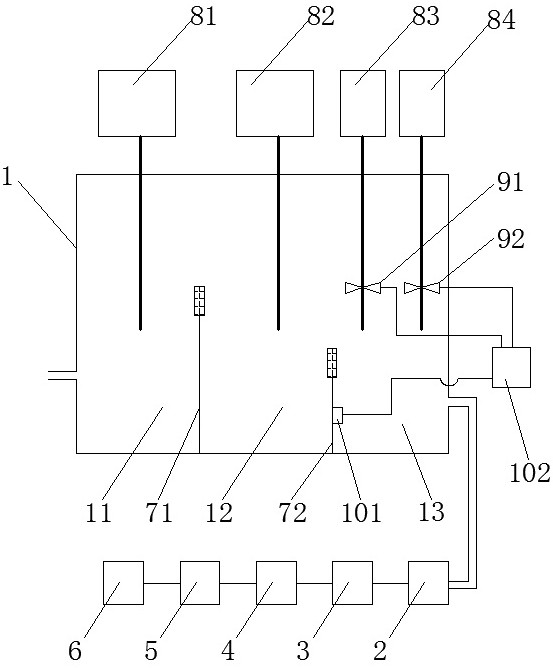

1.一种循环式废水处理系统，其特征在于，包括通过管路顺序连接的沉淀池、芬顿氧化池、压滤装置、絮凝池、精滤器和扩散渗析装置，其中，所述沉淀池包括池体和至少两块隔板，所述至少两块隔板相平行地设置在所述池体中，且在每块隔板的顶部分别设置有滤网，按照水的流向所述至少两块隔板至少包括第一隔板和第二隔板，所述至少两块隔板将所述池体分隔为至少三块反应腔，按照水的流向至少包括第一反应腔、第二反应腔和第三反应腔，所述第一隔板的高度大于所述第二隔板的高度。
2.根据权利要求1所述的循环式废水处理系统，其特征在于，所述第一反应腔与存放有含氯沉淀剂的第一加药罐相连，所述第二反应腔与存放有含硫酸根的沉淀剂的第二加药罐相连。
3.根据权利要求2所述的循环式废水处理系统，其特征在于，所述第一加药罐中存放的是氯化钠或者盐酸中的一种。
4.根据权利要求2所述的循环式废水处理系统，其特征在于，所述第二加药管中存放的是硫酸钠。
5.根据权利要求1至4中任一项所述的循环式废水处理系统，其特征在于，所述第三反应腔与第三加药罐、第四加药罐分别相连，所述第三加药罐和所述第四加药罐中分别存放有酸性溶液和碱性溶液。
6.根据权利要求5所述的循环式废水处理系统，其特征在于，所述第三加药罐的出液管处连接有第一电磁阀，所述第四加药罐的出液管处连接有第二电磁阀，在所述第三反应腔中设置有酸碱度检测仪，所述酸碱度检测仪与控制器相连，所述控制器的控制端连接所述第一电磁阀和第二电磁阀。
说明书
循环式废水处理系统
技术领域
本实用新型涉及一种环保处理设备，具体涉及一种循环式废水处理系统。
背景技术
印刷线(电)路板在湿法加工过程中，会采用酸洗液对线路板进行蚀刻，然后再用大量的水进行清洗，因而有多种重金属废水和有机废水随清洗液排出，这些废液、废水的排放一方面严重污染了日益脆弱的生态环境，另一方面也造成了大量贵重金属资源的流失。为使废水处理达到国家规定的排放标准，必须采取相应的废水处理方法，但由于印刷线路板清洗废水的成分复杂(例如刻蚀工序所产生的含铜废水，除了含铜、镍等重金属，还含有大量的酸液残余)，处理难度较大。现有技术中对于重金属离子常用的处理方法主要有沉淀法、离子交换法和活性炭吸附法。沉淀法所用设备复杂，占地面积大；离子交换法再生时排出的酸碱和重金属污染物易成为二次污染，活性炭吸附法吸附周期短，处理效果不理想。对于有机物废水目前本领域常用的方法为好氧或厌氧生物处理法，虽处理效果好，但是基建投资大，占地面积大。对于一些产量较小的PCB生产企业，由于废水量小，如按照常规工艺设计，废水处理系统会非常庞大。
因此，急需一种能够适合小型企业的对线路板制备过程中废水进行一体化综合处理的设备。
发明内容
本实用新型的目的是要提供一种循环式废水处理系统，其能够实现对于线路板制备过程中废水的沉淀处理，污泥转化率搞，同时实现对于PH值的监控可调，保证排出的水可达到排出标准。
为达到上述目的，本实用新型采用的技术方案是：
本实用新型提供了一种循环式废水处理系统，包括通过管路顺序连接的沉淀池、芬顿氧化池、压滤装置、絮凝池、精滤器和扩散渗析装置，其中，所述沉淀池包括池体和至少两块隔板，所述至少两块隔板相平行地设置在所述池体中，且在每块隔板的顶部分别设置有滤网，按照水的流向所述至少两块隔板至少包括第一隔板和第二隔板，所述至少两块隔板将所述池体分隔为至少三块反应腔，按照水的流向至少包括第一反应腔、第二反应腔和第三反应腔，所述第一隔板的高度大于所述第二隔板的高度。
对于上述技术方案，申请人还有进一步的 。
可选地，所述第一反应腔与存放有含氯沉淀剂的第一加药罐相连，所述第二反应腔与存放有含硫酸根的沉淀剂的第二加药罐相连。
进一步地，所述第一加药罐中存放的是氯化钠或者盐酸中的一种；所述第二加药管中存放的是硫酸钠。
可选地，所述第三反应腔与第三加药罐、第四加药罐分别相连，所述第三加药罐和所述第四加药罐中分别存放有酸性溶液和碱性溶液。
进一步地，所述第三加药罐的出液管处连接有第一电磁阀，所述第四加药罐的出液管处连接有第二电磁阀，在所述第三反应腔中设置有酸碱度检测仪，所述酸碱度检测仪与控制器相连，所述控制器的控制端连接所述第一电磁阀和第二电磁阀。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
本实用新型的循环式废水处理系统，通过特别设计的沉淀池结构，实现了一池多用，有效缩小了净化设备所占用的体积，便于工厂进行布置，再结合压滤装置、絮凝池能够实现对于其中杂质污泥等的有效去除，最终通过扩散渗析装置的处理，得到的清液可排放或者回用至清洗工位，而得到的浓度较高的含金属离子等的溶液则可回送至沉淀池再次进行处理，提高离子转化率。
发明人 （吴祥波;萧鹏飞;）
