申请日 20200109
公开（公告）日 20201103
IPC分类号 C02F9/02
摘要
本实用新型提供一种连续式一体化污水处理装置，涉及污水处理装置领域，包括污水处理罐，污水处理罐的侧壁上设置有进水口，污水处理罐内部靠近进水口位置设置有曝气组件，污水处理罐的内部位于曝气组件的下方设置有沉渣板，沉渣板的下方设置有沉渣槽，污水处理罐的侧壁上设置有水循环组件，污水处理罐的上端远离进水口一侧设置有浮渣清除装置。本实用新型中通过曝气组件的设置，曝气组件能够消除废水中的有害气体，水循环组件的设置，能够加速污水处理罐内部的水循环，加速污水的沉渣过程，通过过滤组件的设置，保证从出水口排出的液体更加清澈且无异味，整个实用新型结构简单，能够加速污水处理的速度，保证曝气、除渣等环节相辅相成，提高污水处理的效率。
权利要求书

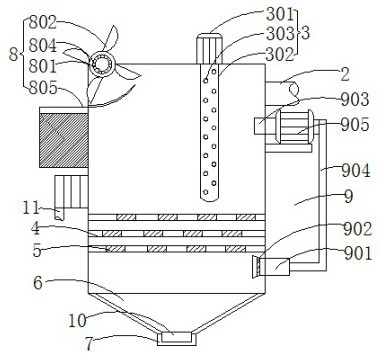

1.一种连续式一体化污水处理装置，包括污水处理罐(1)，其特征在于：所述污水处理罐(1)的侧壁上设置有进水口(2)，所述污水处理罐(1)内部靠近进水口(2)位置设置有曝气组件(3)，污水处理罐(1)的内部位于曝气组件(3)的下方设置有沉渣板(4)，沉渣板(4)上设置有若干个沉渣孔(5)，所述沉渣板(4)的下方设置有沉渣槽(6)，所述沉渣槽(6)为漏斗状，沉渣槽(6)的下端设置有出渣口(7)，且出渣口(7)的位置设置有密封盖(10)，所述污水处理罐(1)的侧壁上设置有水循环组件(9)，水循环组件(9)包括循环入口(901)，循环入口(901)固定安装在沉渣板(4)的下方，循环入口(901)处设置有沉渣过滤网(902)，所述进水口(2)的下方设置有循环出口(903)，循环出口(903)与循环入口(901)之间通过管道(904)连接，且管道(904)上靠近循环出口(903)位置安装有循环水泵(905)，所述污水处理罐(1)的上端远离进水口(2)一侧设置有浮渣清除装置(8)，所述污水处理罐(1)的外侧位于沉渣板(4)的上方设置有出水口(11),所污水处理罐(1)的外侧壁转动安装有密封门(14)，污水处理罐(1)的侧壁上朝向外侧设置有支撑腿(13)。
2.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述沉渣板(4)共设置有三块，且水平等距设置。
3.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述曝气组件(3)包括鼓风机(301)，鼓风机(301)固定安装在污水处理罐(1)的上端，鼓风机(301)的出气端连接有出气管(302)，且出气管(302)竖向固定安装在污水处理罐(1)内部，出气管(302)的侧壁上设置有若干个出气孔(303)。
4.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述浮渣清除装置(8)包括转动轴(801)，转动轴(801)转动安装在污水处理罐(1)上，且转动轴(801)的上端露出水面，转动轴(801)上固定安装有弧形凹槽(802)，弧形凹槽(802)的侧壁设置有过滤孔(803)，弧形凹槽(802)的一端安装有电机(804)，电机(804)的输出端与转动轴(801)传动连接，所述污水处理罐(1)的侧壁位于转动轴(801)下方设置有浮渣收集箱(805)。
5.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述出水口(11)与污水处理罐(1)之间设置有过滤组件(12)，过滤组件(12)包括固定管(1201)，固定管(1201)的上端设置有两个固定槽(1202)，固定槽(1202)的内部两端设置有密封槽(1203)，每个所述固定槽(1202)的内部活动安装有储料盒(1204)，储料盒(1204)的前后两端面设置有漏水网(1205)，储料盒(1204)内部分别填充有粗砂和活性炭，所述储料盒(1204)的上端一侧转动安装有密封板(1206)，且密封板(1206)与储料盒(1204)侧壁设置有固定扣(1207)，储料盒(1204)的下端安装有限位板(1208)。
6.根据权利要求5所述的一种连续式一体化污水处理装置，其特征在于：所述固定管(1201)的横截面为矩形结构且为不锈钢材质。
说明书
一种连续式一体化污水处理装置
技术领域
本发明涉及污水处理装置领域，尤其涉及一种连续式一体化污水处理装置。
背景技术
污水处理是为使污水处理后得到的排水能够排放至某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
专利号CN201720864492.8公开了一种连续式一体化污水处理装置，包括污水处理罐，污水处理罐上分别设置有进水口和出水口；所述污水处理罐底部设置有沉渣机构，污水处理罐内安装有曝气机构，污水处理罐顶部安装有浮渣收集机构。本发明提供了一种提高污水处理效率的连续式一体化污水处理装置，解决了现有污水处理装置通过串联方式对污水进行各环节的处理时效率较低的问题。
上述装置中，通过搅拌电机启动后，搅拌电机带动搅拌桨转动，搅拌桨对进入污水处理罐的污水进行充分搅拌，使得污水进行充分曝气，加速有害气体的挥发，但是在搅拌过程中，不利于污水中的废渣沉降，同时，单纯的靠重力使得废渣沉降，速度很慢，不利于废水的快速处理。
本发明提供一种快装式地热管组件，解决上述问题。
发明内容
本发明的目的在于提供一种连续式一体化污水处理装置，以解决上述技术问题。
本发明为解决上述技术问题，采用以下技术方案来实现：一种连续式一体化污水处理装置，包括污水处理罐，其特征在于：所述污水处理罐的侧壁上设置有进水口，所述污水处理罐内部靠近进水口位置设置有曝气组件，污水处理罐的内部位于曝气组件的下方设置有沉渣板，沉渣板上设置有若干个沉渣孔，所述沉渣板的下方设置有沉渣槽，所述沉渣槽为漏斗状，沉渣槽的下端设置有出渣口，且出渣口的位置设置有密封盖，所述污水处理罐的侧壁上设置有水循环组件，水循环组件包括循环入口，循环入口固定安装在沉渣板的下方，循环入口处设置有沉渣过滤网，所述进水口的下方设置有循环出口，循环出口与循环入口之间通过管道连接，且管道上靠近循环出口位置安装有循环水泵，所述污水处理罐的上端远离进水口一侧设置有浮渣清除装置，所述污水处理罐的外侧位于沉渣板的上方设置有出水口,所污水处理罐的外侧壁转动安装有密封门，污水处理罐的侧壁上朝向外侧设置有支撑腿。通过曝气组件，曝气组件能够消除废水中的有害气体，同时由于曝气组件设置在距离进水口较近的位置，曝气的同时，使得整个液体朝向远离曝气组件的方向移动，此时位于液面上方的浮渣便会漂浮到浮渣清除装置位置，然后被清除，水循环组件的设置，能够加速污水处理罐内部的水循环，加速污水的沉渣过程，密封门的设置，保证污水处理罐工作时的稳定，也便于对污水处理罐内部进行清理。
优选的，所述沉渣板共设置有三块，且水平等距设置。
优选的，所述曝气组件包括鼓风机，鼓风机固定安装在污水处理罐的上端，鼓风机的出气端连接有出气管，且出气管竖向固定安装在污水处理罐内部，出气管的侧壁上设置有若干个出气孔。
优选的，所述浮渣清除装置包括转动轴，转动轴转动安装在污水处理罐上，且转动轴的上端露出水面，转动轴上固定安装有弧形凹槽，弧形凹槽的侧壁设置有过滤孔，弧形凹槽的一端安装有电机，电机的输出端与转动轴传动连接，所述污水处理罐的侧壁位于转动轴下方设置有浮渣收集箱。
优选的，所述出水口与污水处理罐之间设置有过滤组件，过滤组件包括固定管，固定管的上端设置有两个固定槽，固定槽的内部两端设置有密封槽，每个所述固定槽的内部活动安装有储料盒，储料盒的前后两端面设置有漏水网，储料盒内部分别填充有粗砂和活性炭，所述储料盒的上端一侧转动安装有密封板，且密封板与储料盒侧壁设置有固定扣，储料盒的下端安装有限位板。通过过滤组件的设置，保证从出水口排出的液体更加清澈且无异味，通过储料盒的设置，配合上密封板，便于对储料盒内部的粗砂和活性炭进行更换。
优选的，所述固定管的横截面为矩形结构且为不锈钢材质。
本发明的有益效果是：
本发明中通过曝气组件的设置，曝气组件能够消除废水中的有害气体，同时由于曝气组件设置在距离进水口较近的位置，曝气的同时，使得整个液体朝向远离曝气组件的方向移动，此时位于液面上方的浮渣便会漂浮到浮渣清除装置位置，然后被清除，水循环组件的设置，能够加速污水处理罐内部的水循环，加速污水的沉渣过程，密封门的设置，保证污水处理罐工作时的稳定，也便于对污水处理罐内部进行清理，通过过滤组件的设置，保证从出水口排出的液体更加清澈且无异味，通过储料盒的设置，配合上密封板，便于对储料盒内部的粗砂和活性炭进行更换。整个发明结构简单，能够加速污水处理的速度，保证曝气、除渣等环节相辅相成，提高污水处理的效率。
发明人 （刘美;常乐;）
