申请日 20191224
公开（公告）日 20201103
IPC分类号 C02F9/04
摘要
本实用新型公开了一种废水处理用加药装置，包括支座和排水管本体，所述支座水平固定在地面上，所述支座顶部沿横向环抱固定有所述排水管本体，所述排水管本体的进水端外侧固定有管接头，所述排水管本体的出水端外侧固定有储药组件；所述储药组件包括抱箍和托板，所述抱箍固定安装在所述排水管本体的出水端外侧，所述抱箍顶部水平固定有所述托板。有益效果在于：本实用新型通过抱箍将储料仓固定在向沉降池排水的排水管本体出水端并使出料管位于排水管本体出水端的上方，以此使出料管下放的絮凝剂落入流动的废水内并一同排入沉降池，实现了絮凝剂与废水的充分混合，有利于提升沉降池内废水的絮凝沉降效果。
权利要求书

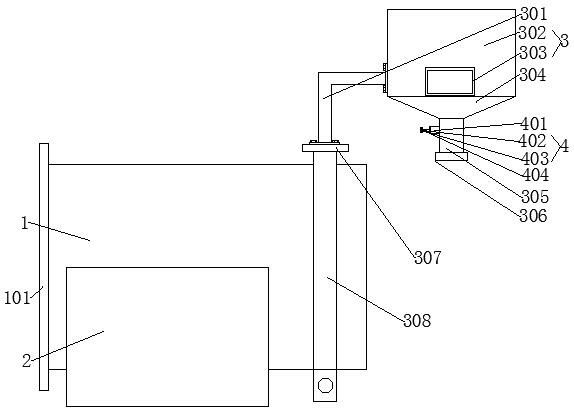

1.一种废水处理用加药装置，包括支座（2）和排水管本体（1），所述支座（2）水平固定在地面上，所述支座（2）顶部沿横向环抱固定有所述排水管本体（1），所述排水管本体（1）的进水端外侧固定有管接头（101），其特征在于：所述排水管本体（1）的出水端外侧固定有储药组件（3）；
所述储药组件（3）包括抱箍（308）和托板（307），所述抱箍（308）固定安装在所述排水管本体（1）的出水端外侧，所述抱箍（308）顶部水平固定有所述托板（307），所述托板（307）顶面竖直固定有L型的安装架（301），且所述安装架（301）水平部分的端部固定有储料仓（302），所述储料仓（302）顶面开口，所述储料仓（302）底面固定连接有下料盘（304），所述下料盘（304）的底面中心位置竖直固定连通有出料管（305），且所述出料管（305）位于所述排水管本体（1）出水端的正上方，所述出料管（305）底端固定连接有封盖（306），所述出料管（305）中部外侧固定有疏通组件（4），且所述疏通组件（4）的部分伸入所述出料管（305）内。
2.根据权利要求1所述一种废水处理用加药装置，其特征在于：所述储料仓（302）前面嵌套固定有观察窗（303），且所述观察窗（303）的材质为透明钢化玻璃。
3.根据权利要求1所述一种废水处理用加药装置，其特征在于：所述下料盘（304）为倒置的漏斗形结构。
4.根据权利要求1所述一种废水处理用加药装置，其特征在于：所述封盖（306）与所述出料管（305）通过螺纹连接。
5.根据权利要求1所述一种废水处理用加药装置，其特征在于：所述疏通组件（4）包括护套（401）和端盖（404），所述护套（401）水平固定在所述出料管（305）的外圆面，所述护套（401）外端面固定连接有所述端盖（404），所述护套（401）的外端部沿所述出料管（305）的径向开设有安装槽（408），所述安装槽（408）内水平设置有压簧（407），且所述压簧（407）内端与所述安装槽（408）固定连接，所述压簧（407）外端固定有套环（406），所述套环（406）内侧沿所述安装槽（408）的轴向固定有推杆（403），且所述推杆（403）与所述端盖（404）、所述压簧（407）和所述出料管（305）均滑动配合，所述推杆（403）伸出所述端盖（404）的一端固定有手柄（402），所述推杆（403）伸入所述出料管（305）的另一端竖直固定有弧形多孔板（405），所述弧形多孔板（405）侧面与所述出料管（305）内侧壁贴合，且所述弧形多孔板（405）的顶部高于所述出料管（305）顶端。
6.根据权利要求5所述一种废水处理用加药装置，其特征在于：所述套环（406）与所述推杆（403）过盈配合，所述手柄（402）表面开设防滑纹。
7.根据权利要求5所述一种废水处理用加药装置，其特征在于：所述弧形多孔板（405）的弧长为四分之一圆，所述弧形多孔板（405）为不锈钢网板。
说明书
一种废水处理用加药装置
技术领域
本实用新型涉及废水处理辅助组件领域，具体涉及一种废水处理用加药装置。
背景技术
工业废水若不经过处理而直接排放到外界水环境，会对环境直接造成很大程度的污染，因此工业废水必须经过废水处理后达到排放标准方能排放，在处理工业废水过程中需要通过添加絮凝剂的方式使污水中有害物质变成絮状物固化沉降。
本申请人发现现有技术中至少存在以下技术问题：目前向废水内添加絮凝剂时采用人工向沉降池内倾倒的方式进行，此种方式无法使絮凝剂充分与废水混合，直接降低了沉降池内废水絮凝沉降的效果。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种废水处理用加药装置，以此使出料管下放的絮凝剂落入流动的废水内并一同排入沉降池，实现了絮凝剂与废水的充分混合，详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种废水处理用加药装置，包括支座和排水管本体，所述支座水平固定在地面上，所述支座顶部沿横向环抱固定有所述排水管本体，所述排水管本体的进水端外侧固定有管接头，所述排水管本体的出水端外侧固定有储药组件；
所述储药组件包括抱箍和托板，所述抱箍固定安装在所述排水管本体的出水端外侧，所述抱箍顶部水平固定有所述托板，所述托板顶面竖直固定有L型的安装架，且所述安装架水平部分的端部固定有储料仓，所述储料仓顶面开口，所述储料仓底面固定连接有下料盘，所述下料盘的底面中心位置竖直固定连通有出料管，且所述出料管位于所述排水管本体出水端的正上方，所述出料管底端固定连接有封盖，所述出料管中部外侧固定有疏通组件，且所述疏通组件的部分伸入所述出料管内。
作为优选，所述储料仓前面嵌套固定有观察窗，且所述观察窗的材质为透明钢化玻璃。
作为优选，所述下料盘为倒置的漏斗形结构。
作为优选，所述封盖与所述出料管通过螺纹连接。
作为优选，所述疏通组件包括护套和端盖，所述护套水平固定在所述出料管的外圆面，所述护套外端面固定连接有所述端盖，所述护套的外端部沿所述出料管的径向开设有安装槽，所述安装槽内水平设置有压簧，且所述压簧内端与所述安装槽固定连接，所述压簧外端固定有套环，所述套环内侧沿所述安装槽的轴向固定有推杆，且所述推杆与所述端盖、所述压簧和所述出料管均滑动配合，所述推杆伸出所述端盖的一端固定有手柄，所述推杆伸入所述出料管的另一端竖直固定有弧形多孔板，所述弧形多孔板侧面与所述出料管内侧壁贴合，且所述弧形多孔板的顶部高于所述出料管顶端。
作为优选，所述套环与所述推杆过盈配合，所述手柄表面开设防滑纹。
作为优选，所述弧形多孔板的弧长为四分之一圆，所述弧形多孔板为不锈钢网板。
采用上述一种废水处理用加药装置，在使用时，所述排水管本体在输送废水的过程中通过出水端将废水排入沉降池，通过所述储料仓的顶部开口向所述储料仓内加入絮凝剂作为废水处理药剂，加药时直接拧下所述封盖，则所述出料管底端敞开，所述储料仓内的絮凝剂依靠自身重力并在所述下料盘漏斗状结构的辅助下经所述出料管下落，由于所述安装架端部的所述储料仓通过所述抱箍固定在所述排水管本体的出水端，同时所述出料管竖直朝下且位于所述排水管本体出水端的正上方，则经所述出料管下落的絮凝剂会直接落入流动的废水中，并随废水一同排入沉降池，以此来通过废水边流动边被加药的方式来实现絮凝剂与废水的充分混合，有利于提升沉降池内废水的絮凝沉降效果，在加药的过程中，当所述储料仓内的絮凝剂由于结块或在所述下料盘内拥堵下料不及时而堵塞所述出料管时，手持所述手柄施力带动所述推杆向靠近所述出料管的方向横移，由于所述推杆与所述出料管的径向重合，同时所述弧形多孔板为四分之一圆，则所述推杆会沿所述出料管的径向带动所述弧形多孔板横移，由于所述弧形多孔板的顶部高于所述出料管顶端，则所述弧形多孔板横移的过程中不仅会推动挤压所述出料管内可能存在的絮凝剂结块来疏通所述出料管，同时所述弧形多孔板的顶部会推动所述下料盘底部可能存在的絮凝剂结块来进行疏通，同时所述推杆在推动所述弧形多孔板移动的过程中会通过所述套环压缩所述压簧，则当推动所述弧形多孔板移动一段距离后，拉动所述推杆回位时通过所述压簧释放自身压缩行程的方式能够辅助带动所述推杆回位，如此重复的往复推动所述推杆多次即可通过所述弧形多孔板完成对所述出料管的疏通，避免了由于絮凝剂结块或下料不及时而堵塞所述出料管，有利于保持所述出料管的加药通畅。
有益效果在于：1、本实用新型通过抱箍将储料仓固定在向沉降池排水的排水管本体出水端并使出料管位于排水管本体出水端的上方，以此使出料管下放的絮凝剂落入流动的废水内并一同排入沉降池，实现了絮凝剂与废水的充分混合，有利于提升沉降池内废水的絮凝沉降效果；
2、在加药的过程中当储料仓内的絮凝剂由于结块或下料不及时而堵塞出料管时，通过推动推杆带动弧形多孔板在出料管内部往复水平横移的方式进行疏通，避免了由于絮凝剂结块或下料不及时而堵塞出料管，有利于保持出料管的加药通畅。
