申请日 20200723
公开（公告）日 20201103
IPC分类号 E03F11/00; B08B15/02
摘要
本发明涉及水处理技术领域，具体涉及一种废水池浮盘结构，包括：若干组装模块，组装模块包括蜂窝板结构和边框，边框围绕蜂窝板结构边缘设置且对边缘进行密封；边框上设置有连接部，用于实现相邻两组装模块之间的连接；密封结构，围设在由各组装模块组成的整体的浮盘结构外围，用于对废水池壁与浮盘结构间进行密封。本发明中的废水池浮盘结构在使用过程中贴合在液体表面，通过密封结构的设置无臭气及VOCs逸散，符合环保法规，无需增设VOCs回收装置，节省后期耗材费用，经济环保，具有蜂窝板结构和边框的组装模块结构强度高，耐风及地震，模块化吊装设计，可独立更换模块及密封，无需全面更换。本发明中还请求保护一种废水池浮盘结构的安装工艺。
权利要求书
1.一种废水池浮盘结构，其特征在于，包括：

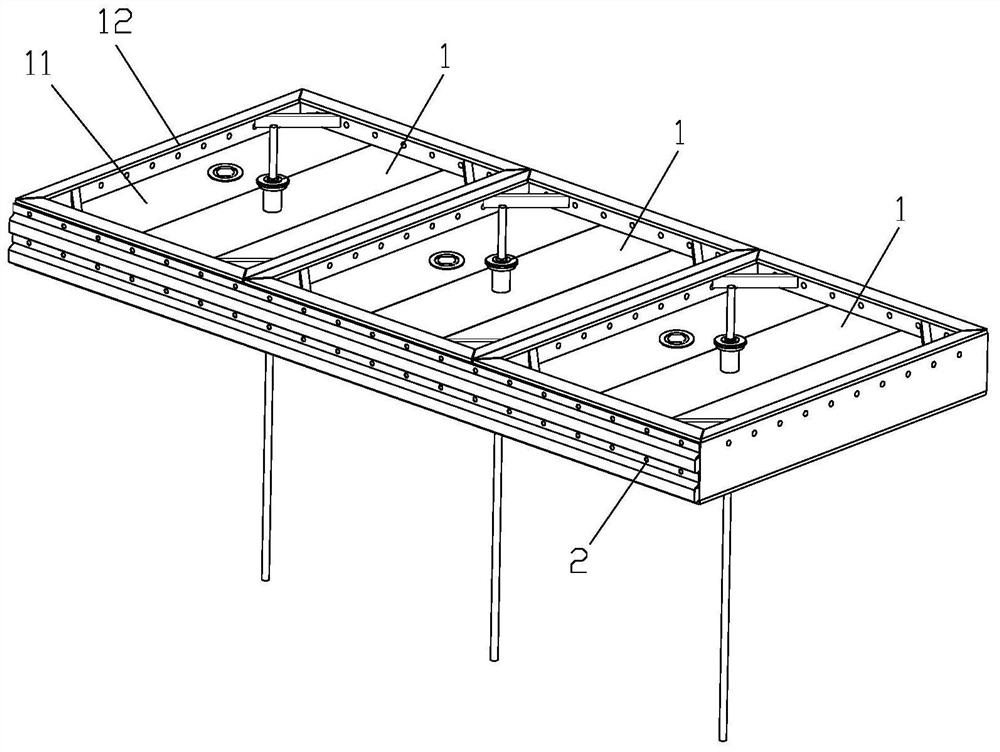

若干组装模块（1），所述组装模块（1）包括蜂窝板结构（11）和边框（12），所述边框（12）围绕所述蜂窝板结构（11）边缘设置且对所述边缘进行密封；所述边框（12）上设置有连接部，用于实现相邻两所述组装模块（1）之间的连接；
密封结构（2），围设在由各所述组装模块（1）组成的整体的浮盘结构外围，用于对废水池的侧壁（6）与浮盘结构间进行密封。
2.根据权利要求1所述的废水池浮盘结构，其特征在于，所述蜂窝板结构（11）包括拼接组装的若干模块部分（111），各所述模块部分（111）独立与所述边框（12）进行连接。
3.根据权利要求1或2所述的废水池浮盘结构，其特征在于，所述边框（12）包括与所述蜂窝板结构（11）边缘贴合的环状结构（121），设置于所述环状结构（121）内壁且与所述环状结构（121）垂直连接的底板（122），所述底板（122）对所述蜂窝板结构（11）的底部边缘进行支撑和连接。
4.根据权利要求1所述的废水池浮盘结构，其特征在于，还包括立柱结构（3），所述立柱结构（3）与所述组装模块（1）固定连接，用于保证所述浮盘结构与废水池底部的最小间距。
5.根据权利要求4所述的废水池浮盘结构，其特征在于，所述组装模块（1）上设置有供所述立柱结构（3）贯穿的孔位（13），所述立柱结构（3）沿所述孔位（13）的轴线移动，且通过设置于所述组装模块（1）顶部的固定结构固定在所需位置。
6.根据权利要求5所述的废水池浮盘结构，其特征在于，所述孔位（13）内设置有密封环（4），所述密封环（4）包括：
导向管体（41），设置于所述孔位（13）内，与所述孔位（13）内壁贴合；
安装凸沿（42），与所述立柱结构（3）的轴线垂直设置，且固定于所述立柱结构（3）在浮盘结构以上的端部；
密封件组合，与所述安装凸沿（42）固定连接，且成环状绕设于所述立柱结构（3）外围，通过与所述立柱结构（3）的贴合部分实现所述导向管体（41）与所述立柱结构（3）之间的密封。
7.根据权利要求6所述的废水池浮盘结构，其特征在于，所述密封件组合包括至少一层弯曲型密封圈（43），所述弯曲型密封圈（43）包括相对于所述安装凸沿（42）固定连接的平面部分（431），以及与所述平面部分（431）连接的桶状结构（432），所述桶状结构（432）自与所述平面部分（431）的连接处向所述立柱结构（3）延伸，且与所述立柱结构（3）通过面贴和实现密封。
8.根据权利要求1所述的废水池浮盘结构，其特征在于，所述组装模块（1）上设置有排水结构（5），所述排水结构（5）通过位于浮盘结构上的贯通孔位安装，包括底部结构（51）和顶部结构（52）；
所述底部结构（51）包括外筒体（511）、内筒体（512）和连接板（513），所述外筒体（511）和内筒体（512）之间形成环状腔体（514），所述连接板（513）对所述环状腔体（514）底部进行密封，所述外筒体（511）外部与浮盘结构上的贯通孔位内壁贴合安装；
所述顶部结构（52）包括密封筒体（521）和密封板（522），所述密封板（522）用于对所述密封筒体（521）顶部进行密封，所述密封筒体（521）插入所述环状腔体（514）内分别与所述外筒体（511）和内筒体（512）间隔设置，且所述密封筒体（521）底部与所述连接板（513）间隔设置，所述内筒体（512）顶部与所述密封板（522）间隔设置。
9.根据权利要求1所述的废水池浮盘结构，其特征在于，所述密封结构（2）包括柔性密封隔膜（21），成环状围绕在浮盘结构外边缘，内侧与浮盘结构的外边缘密封固定连接，外侧与安装空间的侧壁（6）密封固定连接，且与所述侧壁（6）的连接位置高于或等于所述安装空间内液体的上极限位置。
10.一种废水池浮盘结构的安装工艺，其特征在于，包括以下步骤：
通过边框（12）对蜂窝板结构（11）边缘进行包覆，形成独立的组装模块（1）；
将所述组装模块（1）逐一的铺设在废水池内的液体表面上，且逐一的建立各所述组装模块（1）间边框（12）的连接，使得各所述组装模块（1）形成整体的浮盘结构，在操作的过程中，所述组装模块（1）作为操作人员作业的支撑结构；
在所述浮盘结构边缘安装密封结构（2），完成废水池壁与所述浮盘结构间的密封。
说明书
一种废水池浮盘结构及其安装工艺
技术领域
本发明涉及水处理技术领域，具体涉及一种废水池浮盘结构及其安装工艺。
背景技术
目前，废水储存、处理设施中多半为露天开放式，并无加盖设计，使得污水及废水处理中的臭气及挥发性有机气体（VOCs）大量溢散于大气中，造成环境污染日益严重。为解决上述问题，国家在GB37822-2019中制定了相应的标准，严格管制所有废水池及污水处理设备，防止有害气体溢散而污染环境。
目前针对上述国标的规定，大多采用固定顶盖和收集废气至VOCs废气收集处理的系统，此种形式虽然能够有效的避免废气溢散于大气中，但是却使得大量油气积存在盖板和废水之间，静电雷击燃烧爆炸的风险较大，且气体回收设备成本高，后期耗材使用成本高，当盖板存在任何敞口处时，均容易出现大量气体泄漏，对于大跨距的盖板而言，难以实现有效的支撑，盖板强度容易受到外界环境的影响。
鉴于上述问题的存在，本设计人基于从事此类产品工程应用多年丰富的实务经验及专业知识，并配合学理的运用，积极加以研究创新，以期创设一种废水池浮盘结构及其安装工艺，使其更具有实用性。
发明内容
本发明中提供了一种废水池浮盘结构及其安装工艺，从而有效解决背景技术中的问题。
为了达到上述目的，本发明所采用的技术方案是：
一种废水池浮盘结构，包括：
若干组装模块，所述组装模块包括蜂窝板结构和边框，所述边框围绕所述蜂窝板结构边缘设置且对所述边缘进行密封；所述边框上设置有连接部，用于实现相邻两所述组装模块之间的连接；
密封结构，围设在由各所述组装模块组成的整体的浮盘结构外围，用于对废水池壁与所述浮盘结构间进行密封。
进一步地，所述蜂窝板结构包括拼接组装的若干模块部分，各所述模块部分独立与所述边框进行连接。
进一步地，所述边框包括与所述蜂窝板结构边缘贴合的环状结构，设置于所述环状结构内壁且与所述环状结构垂直连接的底板，所述底板对所述蜂窝板结构的底部边缘进行支撑和连接。
进一步地，还包括立柱结构，所述立柱结构与所述组装模块固定连接，用于保证所述浮盘结构与废水池底部的最小间距。
进一步地，所述组装模块上设置有供所述立柱结构贯穿的孔位，所述立柱结构沿所述孔位的轴线移动，且通过设置于所述组装模块顶部的固定结构固定在所需位置。
进一步地，所述孔位内设置有密封环，所述密封环包括：
导向管体，设置于孔位内，与所述孔位内壁贴合；
安装凸沿，与所述立柱结构的轴线垂直设置，且固定于所述立柱结构在浮盘结构以上的端部；
密封件组合，与所述安装凸沿固定连接，且成环状绕设于所述立柱结构外围，通过与所述立柱结构的贴合部分实现所述导向管体与所述立柱结构之间的密封。
进一步地，所述密封件组合包括至少一层弯曲型密封圈，所述弯曲型密封圈包括相对于所述安装凸沿固定连接的平面部分，以及与所述平面部分连接的桶状结构，所述桶状结构自与所述平面部分的连接处向所述立柱结构延伸，且与所述立柱结构通过面贴和实现密封。
进一步地，所述组装模块上设置有排水结构，所述排水结构通过位于浮盘结构上的贯通孔位安装，包括底部结构和顶部结构；
所述底部结构包括外筒体、内筒体和连接板，所述外筒体和内筒体之间形成环状腔体，所述连接板对所述环状腔体底部进行密封，所述外筒体外部与浮盘结构上的贯通孔位内壁贴合安装；
所述顶部结构包括密封筒体和密封板，所述密封板用于对所述密封筒体顶部进行密封，所述密封筒体插入所述环状腔体内分别与所述外筒体和内筒体间隔设置，且所述密封筒体底部与所述连接板间隔设置，所述内筒体顶部与所述密封板间隔设置。
进一步地，所述密封结构包括柔性密封隔膜，成环状围绕在浮盘结构外边缘，内侧与浮盘结构的外边缘密封固定连接，外侧与安装空间的侧壁密封固定连接，且与所述侧壁的连接位置高于或等于所述安装空间内液体的上极限位置。
一种废水池浮盘结构的安装工艺，包括以下步骤：
通过边框对蜂窝板结构边缘进行包覆，形成独立的组装模块；
将所述组装模块逐一的铺设在废水池内的液体表面上，且逐一的建立各所述组装模块间边框的连接，使得各所述组装模块形成整体的浮盘结构，在操作的过程中，所述组装模块作为操作人员作业的支撑结构；
在所述浮盘结构边缘安装密封结构，完成废水池壁与所述浮盘结构间的密封。
通过上述技术方案，本发明的有益效果是：
本发明中的废水池浮盘结构在使用过程中贴合在液体表面，通过密封结构的设置无臭气及VOCs逸散，符合环保法规，无需增设VOCs回收装置，节省后期耗材费用，经济环保。具有蜂窝板结构和边框的组装模块结构强度高，耐风及地震，模块化吊装设计，可独立更换模块及密封，无需全面更换。本发明中还请求保护一种废水池浮盘结构的安装工艺。
发明人 （张倜哲;苏进发;）
