申请日 20191231
公开（公告）日 20201103
IPC分类号 C02F9/14
摘要

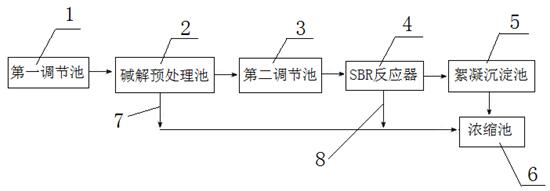

本实用新型公开了一种用于工业废水处理的SBR絮凝沉淀系统，包括第一调节池、碱解预处理池、第二调节池、SBR反应器、絮凝沉淀池、浓缩池，第一调节池的输出口与碱解预处理池的入口相连，碱解预处理池的出口与第二调节池的入口、浓缩池的入口相连，第二调节池的出口与SBR反应器入口相连，SBR反应器的出口与絮凝沉淀池的入口相连，絮凝沉淀池的出口与浓缩池的入口相连，碱解预处理池通过废渣排出管道与浓缩池连通，SBR反应器通过污泥排出管道与浓缩池连通；本实用新型操作简单灵活，有效的降低污水处理的能耗，SBR反应器出水排入絮凝沉淀池5，上清液经清液排出口直接排放，絮凝物进入浓缩池后经污泥排出口排出废烧处理，排除二次污染。
权利要求书
1.一种用于工业废水处理的SBR絮凝沉淀系统，其特征在于：包括第一调节池、碱解预处理池、第二调节池、SBR反应器、絮凝沉淀池、浓缩池，所述第一调节池的输出口与碱解预处理池的入口相连，所述碱解预处理池的出口与第二调节池的入口、浓缩池的入口相连，所述第二调节池的出口与SBR反应器入口相连，所述SBR反应器的出口与絮凝沉淀池的入口相连，所述絮凝沉淀池的出口与浓缩池的入口相连，所述碱解预处理池通过废渣排出管道与浓缩池连通，所述SBR反应器通过污泥排出管道与浓缩池连通，所述絮凝沉淀池还设有清液排出口，所述浓缩池设有污泥排出口。
说明书
一种用于工业废水处理的SBR絮凝沉淀系统
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种用于工业废水处理的SBR絮凝沉淀系统。
背景技术
SBR是序列间歇式活性污泥法，是一种按间歇曝气方式来运行的活性污泥污水处理技术，有称序批式活性污泥法，与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀，它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能与一池。
工业废水是指生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人们的健康和安全，另外，从保护环境的角度来说，对工业废水的处理技术要求越来越高，传统的工业废水处理方法以不能满足实现。
实用新型内容
本实用新型的目的是提供一种用于工业废水处理的SBR絮凝沉淀系统，以解决上述现有技术中存在的问题。
为实现上述目的，本实用新型采用的技术方案为：一种用于工业废水处理的SBR絮凝沉淀系统，包括第一调节池、碱解预处理池、第二调节池、SBR反应器、絮凝沉淀池、浓缩池，所述第一调节池的输出口与碱解预处理池的入口相连，所述碱解预处理池的出口与第二调节池的入口、浓缩池的入口相连，所述第二调节池的出口与SBR反应器入口相连，所述SBR反应器的出口与絮凝沉淀池的入口相连，所述絮凝沉淀池的出口与浓缩池的入口相连，所述碱解预处理池通过废渣排出管道与浓缩池连通，所述SBR反应器通过污泥排出管道与浓缩池连通，所述絮凝沉淀池还设有清液排出口，所述浓缩池设有污泥排出口。
本实用新型的有益效果为：运行效果稳定，操作简单灵活，能够根据污水的水质和实时处理情况，在保证污水处理效果的前提下，有效的降低污水处理的能耗，减少不必要的浪费，利用SBR反应器出水排入絮凝沉淀池5，沉降后的上清液经清液排出口直接排放，絮凝物进入浓缩池后经污泥排出口排出废烧处理，排除二次污染。
发明人 （翟少军）
