申请日 20191230
公开（公告）日 20201103
IPC分类号 C02F9/10
摘要
本实用新型涉及一种废水处理设备，具体说是切削液废水处理装置。它的特点是包括隔油池、集水池、气浮沉淀塔、中间水池、过滤机构、原水箱、第一反渗透机构、浓水箱、第二反渗透机构、蒸发器和离子交换机构。所述隔油池与集水池相连，集水池与气浮沉淀塔相连，气浮沉淀塔与中间水池相连，中间水池与过滤机构相连，过滤机构与原水箱相连，原水箱与第一反渗透机构相连，第一反渗透机构与浓水箱和离子交换机构相连，浓水箱与第二反渗透机构相连，第二反渗透机构与蒸发器相连，蒸发器与离子交换机构相连。采用该处理装置可实现废水零排放，不会对环境造成污染。
权利要求书
1.切削液废水处理装置，其特征在于包括隔油池、集水池、气浮沉淀塔、中间水池、过滤机构、原水箱、第一反渗透机构、浓水箱、第二反渗透机构、蒸发器和离子交换机构；所述隔油池与集水池相连，集水池与气浮沉淀塔相连，气浮沉淀塔与中间水池相连，中间水池与过滤机构相连，过滤机构与原水箱相连，原水箱与第一反渗透机构相连，第一反渗透机构与浓水箱和离子交换机构相连，浓水箱与第二反渗透机构相连，第二反渗透机构与蒸发器相连，蒸发器与离子交换机构相连。
2.如权利要求1所述的切削液废水处理装置，其特征在于所述过滤机构包括砂滤单元、碳滤单元和超滤单元，所述中间水池与砂滤单元相连，砂滤单元与碳滤单元相连，碳滤单元与超滤单元相连，超滤单元与原水箱相连。
说明书
切削液废水处理装置
技术领域
本实用新型涉及一种废水处理设备，具体说是可实现零排放的切削液废水处理装置。
背景技术
机械加工切削废液中所含主要污染物有油类物质（浮油、乳化油等）、表面活性剂、难降解有机物及部分残存可溶性金属或者泥沙等。目前，行业内用于处理切屑液废水的主要方法有化学法、物理法、生化法及各方法的联用技术。然而，上述这些处理方法均将切屑液废水处理至废水排放标准后，直接排放的，排放的废水仍存在一定量的有害物，对环境造成污染。
实用新型内容
本实用新型要解决的技术问题是提供一种切削液废水处理装置，采用该处理装置可实现废水零排放，不会对环境造成污染。
为解决上述问题，采用以下技术方案：

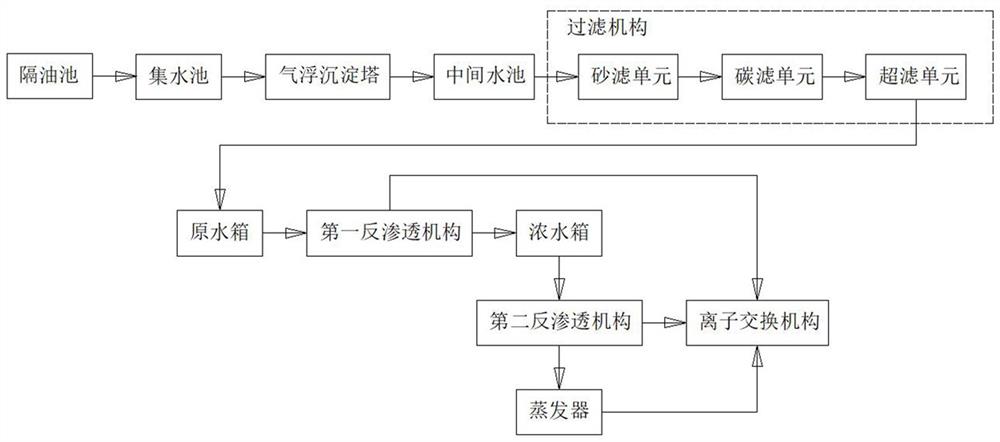

本实用新型的切削液废水处理装置的特点是包括隔油池、集水池、气浮沉淀塔、中间水池、过滤机构、原水箱、第一反渗透机构、浓水箱、第二反渗透机构、蒸发器和离子交换机构。所述隔油池与集水池相连，集水池与气浮沉淀塔相连，气浮沉淀塔与中间水池相连，中间水池与过滤机构相连，过滤机构与原水箱相连，原水箱与第一反渗透机构相连，第一反渗透机构与浓水箱和离子交换机构相连，浓水箱与第二反渗透机构相连，第二反渗透机构与蒸发器相连，蒸发器与离子交换机构相连。
其中，所述过滤机构包括砂滤单元、碳滤单元和超滤单元，所述中间水池与砂滤单元相连，砂滤单元与碳滤单元相连，碳滤单元与超滤单元相连，超滤单元与原水箱相连。
采取以上方案，具有以下优点：
由于本实用新型的切削液废水处理装置的隔油池的与集水池相连，集水池与气浮沉淀塔相连，气浮沉淀塔与中间水池相连，中间水池与过滤机构相连，过滤机构与原水箱相连，原水箱与第一反渗透机构相连，第一反渗透机构与浓水箱相连，浓水箱与第二反渗透机构相连，第二反渗透机构与蒸发器相连，蒸发器与离子交换机构相连。使用时，先将切削液废水送入到隔油池中进行滤油处理；接着，滤油后的废水进入到集水池中，在集水池中加入PH调节药，使得废水的PH值在8左右，再向集水池中加入助凝剂、混凝剂；然后，废水进入到气浮沉淀塔中，在气浮沉淀塔的作用下，实现固液分离，废水中的油等轻组分通过气浮沉淀塔的刮渣机流至渣槽后排至车间的污泥池，气浮沉淀塔泥斗中的污泥通过气浮沉淀塔的排泥泵排至车间的污泥池，气浮沉淀塔中的清液进入到中间水池中；之后，中间水池中的清液通过过滤机构过滤后进入到原水箱中；之后，清液通过第一反渗透机构进行一次反渗透处理，得到一次浓水和清水，一次浓水进入到浓水箱中，清水经过离子交换机构后返回到车间中重复利用；之后，浓水箱中的一次浓水经过第二反渗透机构进行二次反渗透处理，得到二次浓水和清水，二次浓水进入到蒸发器中，清水经过离子交换机构后返回到车间中重复利用；最后，二次浓水在蒸发器中蒸发处理，得到结晶和冷凝水，结晶外运到相应处理资质的公司处理，冷凝水经过离子交换机构后返还到车间中重复利用。采用这种切削液废水处理装置对切屑液废水进行处理后，没有废水排放，从而避免了环境污染。
发明人 （吴欲;潘浩宇;）
