申请日 20200805
公开（公告）日 20201103
IPC分类号 E02F5/28; E02F3/88; E02F3/90; E02F3/92; E02F7/06; E02F7/04; G01N33/00; G01N1/10; G01N1/40; E03F9/00
摘要
本发明公开一种沟渠冲淤废水循环及淤泥收集检测装置，包括沟渠，所述沟渠的前后两侧均设有移动小车，两个所述移动小车之间设有机体，所述机体后端面固定有与后侧连接且能够使机体升降的电动导轨，该装置结构简单，操作便捷，在装置前进的过程中自动将沟渠底部的淤泥铲起，且在自动完成收集，同时使用清水冲刷铲除淤泥后的沟渠，有效的清除了粘附在壁上的淤泥，从而避免残留物依旧散发臭味，通过冲刷以及蓄水清洗两种方式，在积累的水多以及水少的情况下，同时完成清除多余淤泥的操作，而且将清淤的废水过滤循环，有效的节约了水资源，装置全程自动化进行，提高了清淤的效率同时解放了劳动力。
权利要求书

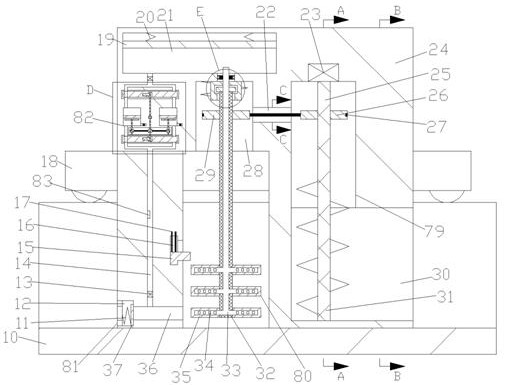

1.一种沟渠冲淤废水循环及淤泥收集检测装置，包括沟渠，其特征在于：所述沟渠的前后两侧均设有移动小车，两个所述移动小车之间设有机体，所述机体后端面固定有与后侧连接且能够使机体升降的电动导轨，所述机体内设有开口向下的转动腔，所述转动腔内设有能够在蓄水情况下洗刷所述沟渠内壁的冲刷机构，所述冲刷机构包括转动连接于所述转动腔上内壁的扭转块，所述扭转块内设有下内壁连通所述转动腔的摩擦圆腔，所述摩擦圆腔内滑动连接有圆块，所述圆块下端固定连接有下端位于所述沟渠内的旋转轴，所述转动腔上内壁固定有与所述扭转块固定连接的扭转弹簧，所述旋转轴下端固定有六个搅拌杆，所述旋转轴内设有下端分叉且分别延伸至所述搅拌杆内且内置电磁阀门的出水管道，所述搅拌杆内设有连通外部与所述出水管道的四个出水口，所述转动腔上内壁内设有用于蓄水的蓄水腔，所述蓄水腔内设有下压板以及两个连接所述下压板与所述蓄水腔上内壁的下压弹簧，所述蓄水腔下内壁设有连通所述蓄水腔与所述转动腔的贯通腔，所述出水管道上端贯穿所述旋转轴上端、所述圆块与所述贯通腔且延伸至所述蓄水腔内，所述贯通腔内滑动连接有与所述出水管道固定连接且能够防止漏水的橡胶圈，所述橡胶圈内设有外端壁连通所述贯通腔的环形腔，所述环形腔内设有滚珠，所述机体内还设有右内壁下侧连通所述沟渠的提升腔，所述提升腔与所述转动腔之间通过压紧腔连通，所述转动腔右内壁内设有用于收集淤泥的提升机构，所述转动腔左内壁内设有用于过滤的过滤机构，所述过滤机构下侧的所述机体内设有用于排出多余的书的排出机构。
2.根据权利要求 1 所述的一种沟渠冲淤废水循环及淤泥收集检测装置，其特征在于：所述提升机构包括固定在所述提升腔上内壁的转动电机，所述转动电机下端动力连接有下端带有螺旋板的转动轴，所述转动轴上端内固定连接有转动轴，所述旋转轴上端固定连接有第二皮带轮，所述第二皮带轮与所述转动轴之间通过皮带实现传动，所述压紧腔前后内壁内均设有连通所述顶出腔，所述顶出腔内滑动连接有一端位于所述压紧腔内且与所述皮带接触的顶出块，所述顶出块与所述顶出腔端壁间通过顶出弹簧固定连接，所述提升腔前后内壁内聚内设有连通所述提升腔的储淤腔，所述储淤腔靠近所述提升腔的内壁固定有可以导引淤泥进入所述储淤腔内的导引板，所述储淤腔远离所述提升腔的内壁内设有连通所述提升腔与所述沟渠的出口，所述出口上内壁内设有开口向下且远离所述提升腔的内壁连通所述沟渠的弹簧腔，所述弹簧腔内滑动连接有下端位于所述出口内的磁铁板，所述磁铁板靠近所述提升腔的端面固定由于所述弹簧腔内壁接触的压缩弹簧，所述磁铁板上侧设有升降弹簧以及连接所述升降弹簧与所述弹簧腔上内壁的升降弹簧，所述出口下内壁固定有远离所述提升腔的内壁与所述磁铁板接触的三角块，所述移动小车上端面固定有与所述磁铁板相斥的磁铁。
3.根据权利要求 1 所述的一种沟渠冲淤废水循环及淤泥收集检测装置，其特征在于：所述过滤机构包括位于所述转动腔左内壁内的两个过滤腔，所述转动腔左内壁内还设有排水管道与抽水管道，所述排水管道上端连通所述蓄水腔且下端分叉且均连通两个所述过滤腔，所述抽水管道上端分叉且均连通两个所述过滤腔，所述转动腔左内壁内还设有两个旋转腔，上侧的所述旋转腔被所述排水管道下端贯穿，下侧的所述旋转腔被所述抽水管道上端你贯穿，所述旋转腔内滑动连接有转动圆盘，所述转动圆盘左端内设有贯穿所述转动圆盘上下端面的贯通孔，上侧的所述贯通孔连通所述排水管道下端左侧的分叉，下侧额的所述贯通孔连通所述抽水管道上端左侧的分叉，所述转动圆盘内设有靠近所述过滤腔的内壁聊天呢所述旋转腔的转动孔，所述转动孔左内壁内固定有电磁铁，下侧的所述旋转腔上内壁内设有传动腔，所述传动腔上内壁内固定有驱动电机，所述驱动电机上下两端均固定有驱动轴，上侧的所述驱动轴上端你贯穿上侧的转动孔下内壁且位于上侧的所述转动孔内，下侧的所述驱动轴下端贯穿所述传动腔上下内壁与下侧的所述转动孔上内壁且位于下侧的所述转动孔内，位于所述传动腔内的下侧的所述驱动轴上固定有第一链轮，所述传动腔下内壁还转动连接有两个上端分别位于两个所述过滤腔内的搅拌轴，所述搅拌轴上端内固定连接有用于搅拌的搅拌棒，所述搅拌轴下端固定有第二链轮，所述第一链轮与两个所述第二链轮之间通过链条实现传动，所述过滤腔内还固定有用于过滤的过滤网，所述过滤腔右内壁内设有连通所述储淤腔的连通管道，所述连通管道内设有电磁开关。
4.根据权利要求 1 所述的一种沟渠冲淤废水循环及淤泥收集检测装置，其特征在于：所述排出机构包括位于所述机体内且开口向右的出水通道，所述出水通道左内壁内设有连通所述出水通道的阻挡腔，所述阻挡腔左内壁上下两侧连通所述沟渠，所述阻挡腔内滑动连接有阻挡板以及连接所述阻挡板与所述阻挡腔左内壁的阻挡弹簧，所述抽水管道下端连通所述出水通道且所述抽水管道内与所述排水管道内均固定有水泵，所述抽水管道右内壁内设有右内壁连通所述沟渠的浮腔，所述浮腔内滑动连接有右端位于所述沟渠内的浮块，所述浮块上端固定连接有两根上端分别贯穿所述浮腔上内壁与所述顶出腔远离所述皮带的内壁且与所述顶出块固定连接的绳索，所述抽水管道内设有用于检测淤泥内有害物质含量的检测器。
5.根据权利要求 1 所述的一种沟渠冲淤废水循环及淤泥收集检测装置，其特征在于：在所述机体两个下端之间蓄满水时对所述阻挡板的压力大于所述阻挡弹簧的弹力，所述圆块与所述扭转块之间的摩擦力大于所述扭转弹簧的弹力，所述浮块的重力大于所述顶出弹簧的弹力。
说明书
一种沟渠冲淤废水循环及淤泥收集检测装置
技术领域
本发明涉及污水处理领域，具体为一种沟渠冲淤废水循环及淤泥收集检测装置。
背景技术
沟渠用于排水疏洪，在大量的水流通过沟渠后，会遗留下大量的淤泥，长时间后会发臭，影响周边的环境，且由于淤泥的存在，影响了接下来的水的流动；
现有的清淤，大多依靠人力手动完成，十分的耗费劳力，且大多将淤泥从沟渠底部铲起至沟渠的两岸，发臭的淤泥依旧影响着周围的环境，也有通过大量的水冲刷淤泥，虽然可以快速的清除淤泥，但是浪费了大量的水资源，不利于持久的进行。
发明内容
本发明要解决的技术问题是提供一种沟渠冲淤废水循环及淤泥收集检测装置，克服沟渠清淤难度高等问题。
本发明是通过以下技术方案来实现的。
本发明的一种沟渠冲淤废水循环及淤泥收集检测装置，包括沟渠，所述沟渠的前后两侧均设有移动小车，两个所述移动小车之间设有机体，所述机体后端面固定有与后侧连接且能够使机体升降的电动导轨，所述机体内设有开口向下的转动腔，所述转动腔内设有能够在蓄水情况下洗刷所述沟渠内壁的冲刷机构，所述冲刷机构包括转动连接于所述转动腔上内壁的扭转块，所述扭转块内设有下内壁连通所述转动腔的摩擦圆腔，所述摩擦圆腔内滑动连接有圆块，所述圆块下端固定连接有下端位于所述沟渠内的旋转轴，所述转动腔上内壁固定有与所述扭转块固定连接的扭转弹簧，所述旋转轴下端固定有六个搅拌杆，所述旋转轴内设有下端分叉且分别延伸至所述搅拌杆内且内置电磁阀门的出水管道，所述搅拌杆内设有连通外部与所述出水管道的四个出水口，所述转动腔上内壁内设有用于蓄水的蓄水腔，所述蓄水腔内设有下压板以及两个连接所述下压板与所述蓄水腔上内壁的下压弹簧，所述蓄水腔下内壁设有连通所述蓄水腔与所述转动腔的贯通腔，所述出水管道上端贯穿所述旋转轴上端、所述圆块与所述贯通腔且延伸至所述蓄水腔内，所述贯通腔内滑动连接有与所述出水管道固定连接且能够防止漏水的橡胶圈，所述橡胶圈内设有外端壁连通所述贯通腔的环形腔，所述环形腔内设有滚珠，所述机体内还设有右内壁下侧连通所述沟渠的提升腔，所述提升腔与所述转动腔之间通过压紧腔连通，所述转动腔右内壁内设有用于收集淤泥的提升机构，所述转动腔左内壁内设有用于过滤的过滤机构，所述过滤机构下侧的所述机体内设有用于排出多余的书的排出机构。
进一步地，所述提升机构包括固定在所述提升腔上内壁的转动电机，所述转动电机下端动力连接有下端带有螺旋板的转动轴，所述转动轴上端内固定连接有转动轴，所述旋转轴上端固定连接有第二皮带轮，所述第二皮带轮与所述转动轴之间通过皮带实现传动，所述压紧腔前后内壁内均设有连通所述顶出腔，所述顶出腔内滑动连接有一端位于所述压紧腔内且与所述皮带接触的顶出块，所述顶出块与所述顶出腔端壁间通过顶出弹簧固定连接，所述提升腔前后内壁内聚内设有连通所述提升腔的储淤腔，所述储淤腔靠近所述提升腔的内壁固定有可以导引淤泥进入所述储淤腔内的导引板，所述储淤腔远离所述提升腔的内壁内设有连通所述提升腔与所述沟渠的出口，所述出口上内壁内设有开口向下且远离所述提升腔的内壁连通所述沟渠的弹簧腔，所述弹簧腔内滑动连接有下端位于所述出口内的磁铁板，所述磁铁板靠近所述提升腔的端面固定由于所述弹簧腔内壁接触的压缩弹簧，所述磁铁板上侧设有升降弹簧以及连接所述升降弹簧与所述弹簧腔上内壁的升降弹簧，所述出口下内壁固定有远离所述提升腔的内壁与所述磁铁板接触的三角块，所述移动小车上端面固定有与所述磁铁板相斥的磁铁。
进一步地，所述过滤机构包括位于所述转动腔左内壁内的两个过滤腔，所述转动腔左内壁内还设有排水管道与抽水管道，所述排水管道上端连通所述蓄水腔且下端分叉且均连通两个所述过滤腔，所述抽水管道上端分叉且均连通两个所述过滤腔，所述转动腔左内壁内还设有两个旋转腔，上侧的所述旋转腔被所述排水管道下端贯穿，下侧的所述旋转腔被所述抽水管道上端你贯穿，所述旋转腔内滑动连接有转动圆盘，所述转动圆盘左端内设有贯穿所述转动圆盘上下端面的贯通孔，上侧的所述贯通孔连通所述排水管道下端左侧的分叉，下侧额的所述贯通孔连通所述抽水管道上端左侧的分叉，所述转动圆盘内设有靠近所述过滤腔的内壁聊天呢所述旋转腔的转动孔，所述转动孔左内壁内固定有电磁铁，下侧的所述旋转腔上内壁内设有传动腔，所述传动腔上内壁内固定有驱动电机，所述驱动电机上下两端均固定有驱动轴，上侧的所述驱动轴上端你贯穿上侧的转动孔下内壁且位于上侧的所述转动孔内，下侧的所述驱动轴下端贯穿所述传动腔上下内壁与下侧的所述转动孔上内壁且位于下侧的所述转动孔内，位于所述传动腔内的下侧的所述驱动轴上固定有第一链轮，所述传动腔下内壁还转动连接有两个上端分别位于两个所述过滤腔内的搅拌轴，所述搅拌轴上端内固定连接有用于搅拌的搅拌棒，所述搅拌轴下端固定有第二链轮，所述第一链轮与两个所述第二链轮之间通过链条实现传动，所述过滤腔内还固定有用于过滤的过滤网，所述过滤腔右内壁内设有连通所述储淤腔的连通管道，所述连通管道内内设有电磁开关。
进一步地，所述排出机构包括位于所述机体内且开口向右的出水通道，所述出水通道左内壁内设有连通所述出水通道的阻挡腔，所述阻挡腔左内壁上下两侧连通所述沟渠，所述阻挡腔内滑动连接有阻挡板以及连接所述阻挡板与所述阻挡腔左内壁的阻挡弹簧，所述抽水管道下端连通所述出水通道且所述抽水管道内与所述排水管道内均固定有水泵，所述抽水管道右内壁内设有右内壁连通所述沟渠的浮腔，所述浮腔内滑动连接有右端位于所述沟渠内的浮块，所述浮块上端固定连接有两根上端分别贯穿所述浮腔上内壁与所述顶出腔远离所述皮带的内壁且与所述顶出块固定连接的绳索，所述抽水管道内设有用于检测淤泥内有害物质含量的检测器。
进一步地，在所述机体两个下端之间蓄满水时对所述阻挡板的压力大于所述阻挡弹簧的弹力，所述圆块与所述扭转块之间的摩擦力大于所述扭转弹簧的弹力，所述浮块的重力大于所述顶出弹簧的弹力。
本发明的有益效果 ：该装置结构简单，操作便捷，在装置前进的过程中自动将沟渠底部的淤泥铲起，且在自动完成收集，同时使用清水冲刷铲除淤泥后的沟渠，有效的清除了粘附在壁上的淤泥，从而避免残留物依旧散发臭味，通过冲刷以及蓄水清洗两种方式，在积累的水多以及水少的情况下，同时完成清除多余淤泥的操作，而且将清淤的废水过滤循环，有效的节约了水资源，装置全程自动化进行，提高了清淤的效率同时解放了劳动力。
发明人 （谢庆林）
