申请日 20200320
公开（公告）日 20201103
IPC分类号 G01N1/16
摘要
本发明公开了一种工业废水用取样装置，包括驱动机构，所述驱动机构的底端安装了固定板，所述固定板的末端上端面通过转轴转动安装有固定盘，所述固定盘上贯穿插接有固定销体，所述固定盘的上端面固定安装有防护罩，所述防护罩的上端开设有插接槽，所述防护罩的前端面开设有连接槽，所述防护罩的底端开设有转动卡槽，所述连接槽与插接槽相连通，所述防护罩的两侧末端对称固定安装有转动把手，所述连接槽的内部转动安装有驱动杆，且所述驱动杆的上端转动贯穿插接在插接槽的内部，所述驱动杆的底端转动插接在转动卡槽的内部，所述驱动机构的一侧安装有控制机构。本发明使用过程中可以方便快捷的将不同深度的废水进行取样，取样快速安全。
权利要求书

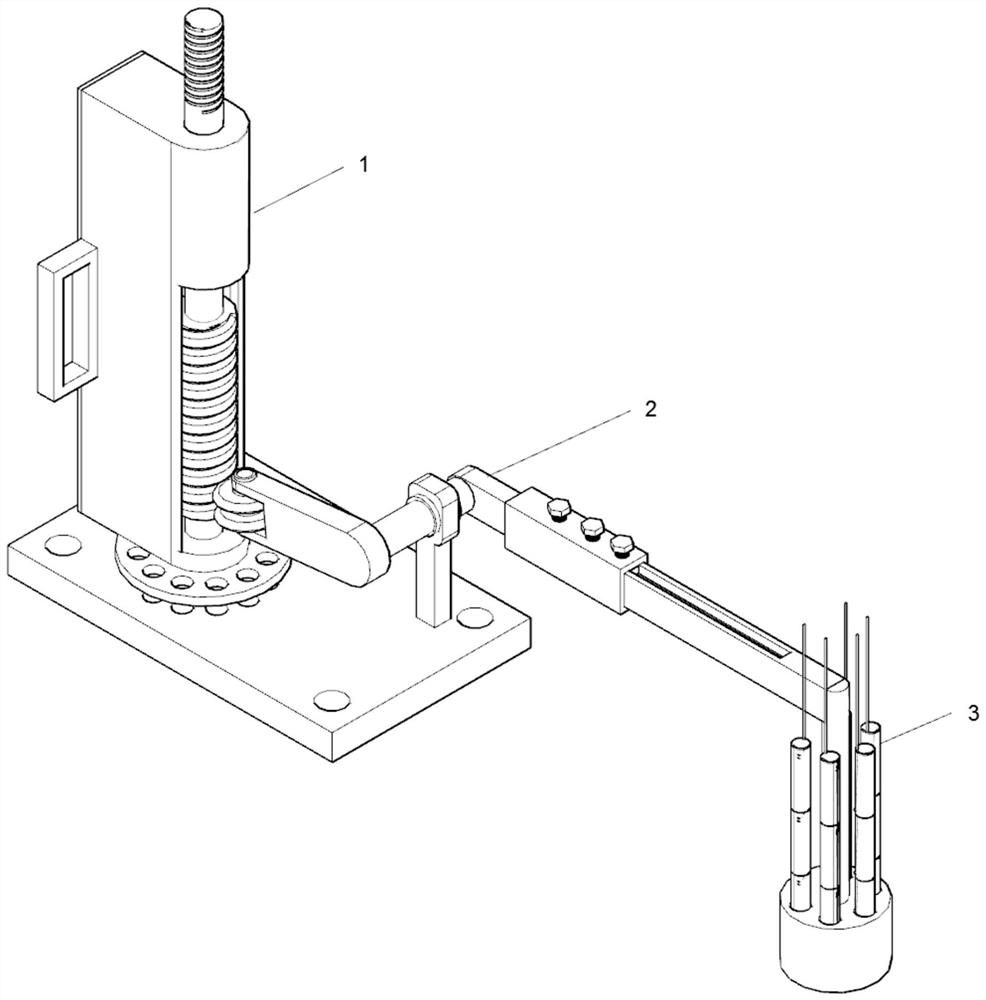

1.一种工业废水用取样装置，包括驱动机构(1)，其特征在于：所述驱动机构(1)的底端安装了固定板(6)，所述固定板(6)的末端上端面通过转轴转动安装有固定盘(5)，所述固定盘(5)上贯穿插接有固定销体(7)，所述固定盘(5)的上端面固定安装有防护罩(12)，所述防护罩(12)的上端开设有插接槽(13)，所述防护罩(12)的前端面开设有连接槽(11)，所述防护罩(12)的底端开设有转动卡槽(10)，所述连接槽(11)与插接槽(13)相连通，所述防护罩(12)的两侧末端对称固定安装有转动把手(4)，所述连接槽(11)的内部转动安装有驱动杆(9)，且所述驱动杆(9)的上端转动贯穿插接在插接槽(13)的内部，所述驱动杆(9)的底端转动插接在转动卡槽(10)的内部，所述驱动机构(1)的一侧安装有控制机构(2)，所述控制机构(2)的一端安装有“L”型驱动杆(15)，所述“L”型驱动杆(15)的一端内部转动安装有驱动轮(14)，所述“L”型驱动杆(15)的另一端上安装有固定杆(16)，且所述“L”型驱动杆(15)转动贯穿插接固定杆(16)，所述“L”型驱动杆(15)远离驱动轮(14)的一端固定连接有连接板(17)，所述连接板(17)的内部活动插接有延伸杆(20)，所述延伸杆(20)的上端面中部开设有固定槽(19)，所述连接板(17)上均匀螺纹转动插接有紧固螺栓(18)，所述延伸杆(20)的前端固定连接有取样盘(21)，所述取样盘(21)上均匀开设有取样插孔(22)，所述取样插孔(22)的内部底端均固定安装有固定环(23)，所述取样插孔(22)的内部均插接有取样装置(3)，所述取样装置(3)包括排气管(24)、排放孔(25)、取样管(26)和紧固插接块(27)，所述取样管(26)设有三个，且所述取样管(26)之间彼此分隔不连通，所述排气管(24)贯穿插接取样管(26)，所述排放孔(25)开设在各个取样管(26)的一侧底端，所述紧固插接块(27)固定安装在位于最底端的取样管(26)的底端面。
2.根据权利要求1所述的一种工业废水用取样装置，其特征在于：所述固定环(23)的上端均固定安装有橡胶卡环，且所述紧固插接块(27)可固定卡接在固定环(23)的内部。
3.根据权利要求1所述的一种工业废水用取样装置，其特征在于：所述取样管(26)的上端一端均开设有取样孔，所述排气管(24)插接在取样管(26)内部的上端部分均开设有排气孔，且所述排气孔均位于各个取样管(26)的内部上方，所述排放孔(25)的内部均固定插接有密封塞。
4.根据权利要求1所述的一种工业废水用取样装置，其特征在于：所述固定槽(19)的内部底端铺设有防滑橡胶垫片，所述紧固螺栓(18)的前端内部均镶嵌有橡胶块，且所述紧固螺栓(18)可插接至固定槽(19)的内部。
5.根据权利要求1所述的一种工业废水用取样装置，其特征在于：所述驱动轮(14)与螺纹槽调节杆(8)相旋转卡合，所述固定杆(16)的底端固定安装在固定板(6)的上端面。
6.根据权利要求1所述的一种工业废水用取样装置，其特征在于：所述固定盘(5)上均匀开设有固定限位插孔，且所述固定板(6)上且位于固定盘(5)的正下方也开设有固定限位插孔，且所述固定销体(7)插接在固定限位插孔的内部。
7.根据权利要求1所述的一种工业废水用取样装置，其特征在于：所述固定板(6)的端角处均贯穿开设有固定孔。
说明书
一种工业废水用取样装置
技术领域
本发明涉及工业废水技术领域，具体为一种工业废水用取样装置。
背景技术
工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水在处理的过程中需要对其进行取样检测，现有的废水取样装置采用人工采样，采样范围存在局限性，工业废水具有腐蚀性人工取样不安全，并且人工取样不能够对工业废水较深的部分进行准确的取样。
发明内容
本发明的目的在于提供一种工业废水用取样装置，以解决上述背景技术中提出的问题。
一种工业废水用取样装置，包括驱动机构，所述驱动机构的底端安装了固定板，所述固定板的末端上端面通过转轴转动安装有固定盘，所述固定盘上贯穿插接有固定销体，所述固定盘的上端面固定安装有防护罩，所述防护罩的上端开设有插接槽，所述防护罩的前端面开设有连接槽，所述防护罩的底端开设有转动卡槽，所述连接槽与插接槽相连通，所述防护罩的两侧末端对称固定安装有转动把手，所述连接槽的内部转动安装有驱动杆，且所述驱动杆的上端转动贯穿插接在插接槽的内部，所述驱动杆的底端转动插接在转动卡槽的内部，所述驱动机构的一侧安装有控制机构，所述控制机构的一端安装有“L”型驱动杆，所述“L”型驱动杆的一端内部转动安装有驱动轮，所述“L”型驱动杆的另一端上安装有固定杆，且所述“L”型驱动杆转动贯穿插接固定杆，所述“L”型驱动杆远离驱动轮的一端固定连接有连接板，所述连接板的内部活动插接有延伸杆，所述延伸杆的上端面中部开设有固定槽，所述连接板上均匀螺纹转动插接有紧固螺栓，所述延伸杆的前端固定连接有取样盘，所述取样盘上均匀开设有取样插孔，所述取样插孔的内部底端均固定安装有固定环，所述取样插孔的内部均插接有取样装置，所述取样装置包括排气管、排放孔、取样管和紧固插接块，所述取样管设有三个，且所述取样管之间彼此分隔不连通，所述排气管贯穿插接取样管，所述排放孔开设在各个取样管的一侧底端，所述紧固插接块固定安装在位于最底端的取样管的底端面。
优选的，所述固定环的上端均固定安装有橡胶卡环，且所述紧固插接块可固定卡接在固定环的内部。
优选的，所述取样管的上端一端均开设有取样孔，所述排气管插接在取样管内部的上端部分均开设有排气孔，且所述排气孔均位于各个取样管的内部上方，所述排放孔的内部均固定插接有密封塞。
优选的，所述固定槽的内部底端铺设有防滑橡胶垫片，所述紧固螺栓的前端内部均镶嵌有橡胶块，且所述紧固螺栓可插接至固定槽的内部。
优选的，所述驱动轮与螺纹槽调节杆相旋转卡合，所述固定杆的底端固定安装在固定板的上端面。
优选的，所述固定盘上均匀开设有固定限位插孔，且所述固定板上且位于固定盘的正下方也开设有固定限位插孔，且所述固定销体插接在固定限位插孔的内部。
优选的，所述固定板的端角处均贯穿开设有固定孔。
与现有技术相比，本发明的有益效果如下：
一、本发明通过驱动机构中的驱动杆可以快速的实现与外部驱动电机之间进行螺纹连接或者焊接，通过外部驱动电机可以使得驱动杆进行转动，从而使得螺纹槽调节杆可以进行匀速的转动，驱动轮卡接在螺纹槽调节杆的内部，因此在螺纹槽调节杆进行有规律的正反转动时驱动轮会沿着螺纹槽调节杆进行上下的起伏运动，从而通过“L”型驱动杆带动连接板使得连接板以“L”型驱动杆远离驱动轮的一端为轴心进行转动，连接板在转动发的过程中即可使得延伸杆和取样盘进行上下升降的运动，使得取样盘可以进入至工业废水的内部并且可以升起，从而通过卡接放置在取样盘内部的取样装置可以实现对工业废水的取样和收集，根据需要采集不同深度的废水时可以通过旋拧紧固螺栓控制紧固螺栓前端对固定槽内部产生的挤压力不同，实现控制延伸杆在连接板内部的插接量，从而可以控制取样盘插入至工业废水的深度；
二、取样装置中的取样管设有三个，且取样管之间彼此分隔不连通，各个取样管的上端均开设了取样孔，排气管插接在取样管内部的上端部分均开设有排气孔，且排气孔均位于各个取样管的内部上方，因此在取样管插入至污水后各个位置的取样管可以通过取样孔将不同深度的废水进入至对应的取样管的内部，排气孔可以将取样管内部的空气由排气管排出，从而可以使得废水顺利的进入至取样管的内部，通过排放孔可以将各个取样管内部的取样液排出使用，由于取样孔直径较小，使得各个取样管在快速下降和上升的过程中不同深度的废水不会快速的进入至采样后的取样管的内部，从而使得对应位置的取样管可以对不同深度的废水进行采样，通过紧固插接块固定插接在取样插孔内部安装的固定环中可以使得取样装置在取样的过程中比较的稳固；
三、通过外力转动转动把手通过防护罩和固定盘可以装置进行转动，从而方便对取样后的取样装置拿取，固定盘上均匀开设有固定限位插孔，且固定板上且位于固定盘的正下方也开设有固定限位插孔，固定销体插接在固定限位插孔的内部，因此根据装置的使用需要可以通过将固定销体插接在不同的固定限位插孔中即可对装置的使用角度进行控制和固定使用方便。
发明人 （胡云丽）
