申请日 20200725
公开（公告）日 20201103
IPC分类号 C02F1/52; C02F11/122; B08B3/02; B08B3/08; B08B3/14; C02F101/34
摘要
本发明提供一种带有反应单元的等离子导滤器循环洗涤及废水处理系统，其中等离子导滤器循环洗涤系统通过控制单元、清洗单元、反应单元、压滤单元来实现循环洗涤清洗和清洗后废水的处理回用，反应单元中的反应部分将循环洗涤下来的含高浓度酚醛树脂的废水通过废水提升泵输送至反应器，再通过控制系统控制酚醛树脂解析剂和酚醛树脂凝聚剂给药量、反应时间、反应温度和压力，使水溶性酚醛树脂在反应器中反应析出，形成污泥。所述反应单元使用酚醛树脂凝聚剂使反应析出的小颗粒酚醛树脂凝聚成团，形成大颗粒污泥便于酚醛树脂从废水中脱出，提升了高效等离子导滤器循环洗涤及废水处理系统的净化效率。
权利要求书
1.一种带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：其包括等离子导滤器循环洗涤系统和废水处理系统两部分，所述等离子导滤器循环洗涤系统通过控制单元、清洗单元、反应单元、压滤单元来实现循环洗涤清洗和清洗后废水的处理回用，所述废水处理系统对循环洗涤系统产生的废水进行反应和净化处理。
2.根据权利要求1所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：控制单元为整个系统的中枢控制系统，控制着清洗单元、反应单元和压滤单元的启动和关闭；反应单元包含药剂的储存、反应两部分。
3.根据权利要求2所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：反应单元的药剂储存主要作用是运输过来的装满酚醛树脂解析剂的药剂桶通过2号卸料泵输送至酚醛树脂解析剂储罐储存，运输过来的装满酚醛树脂凝聚剂的药剂桶通过3号卸料泵输送至酚醛树脂凝聚剂储罐储存。
4.根据权利要求2所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：反应单元的反应部分的作用是将循环洗涤下来的含高浓度酚醛树脂的废水通过废水提升泵输送至反应器，再通过控制系统控制酚醛树脂解析剂和酚醛树脂凝聚剂给药量、反应时间、反应温度和压力，使水溶性酚醛树脂在反应器中反应析出，形成污泥。
5.根据权利要求2所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：压滤单元主要工作是将反应器中析出的污泥，通过柱塞泵送至压滤机压滤。实现污泥和水的分离。
6.根据权利要求5所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：污泥通过斗车运走，处理后的水自流至清水池存储、回用。
7.根据权利要求1所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：废水处理系统将循环洗涤池中含高浓度酚醛树脂的废水通过废水提升泵送至反应器，同时将研制的水处理药剂通过计量泵准确加入反应器一段反应，反应后的废水进入反应器二段反应，完成一级、二级反应的废水通过压滤机压滤，实现泥水分离。
8.根据权利要求2所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：反应单元用于处理清洗等离子导滤器后产生的废水，反应单元包括废水提升泵C1、装满酚醛树脂解析剂的药剂桶C2、卸料泵C3、酚醛树脂解析剂储罐C4、加药泵C5、管道混合器C6、循环泵C7、反应器一段C8、电磁阀C9、装满酚醛树脂凝聚剂的药剂桶C10、卸料泵C11、酚醛树脂凝聚剂储罐C12、电磁阀C13、管道混合器C14和反应器二段C15。
9.根据权利要求8所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：装满酚醛树脂解析剂的药剂桶C2通过管道连接到卸料泵C3的吸入进口，通过卸料泵C3的出口管道将酚醛树脂解析剂输送至酚醛树脂解析剂储罐C4中储存待用；装满酚醛树脂凝聚剂的药剂桶C10通过管道连接到卸料泵C11的吸入进口，通过卸料泵C11的出口管道将酚醛树脂凝聚剂输送至酚醛树脂凝聚剂储罐C12中储存待用；使用废水处理反应系统时，将储存在循环洗涤池B8中洗涤等离子导滤器后产生的废水通过废水提升泵C1的吸入进口，通过废水提升泵C1出口管道输送至反应器一段C8，开启循环泵C7，循环泵C7进口将废水从反应器一段C8一侧抽出，通过循环泵C7出口管道送至管道混合器C6再进入反应器一段C8另一侧。
10.根据权利要求9所述的带有反应单元的等离子导滤器循环洗涤及废水处理系统，其特征在于：开启加药泵C5，加药泵C5进口将酚醛树脂解析剂从酚醛树脂解析剂储罐C4中吸出，通过加药泵C5出口管道输送至管道混合器C6进药口，在管道混合器C6内完成废水和酚醛树脂解析剂的混合，混合后的废水进入反应器一段C8，直到反应完全，关闭加药泵C5，关闭循环泵C7；开启电磁阀C9将反应器一段C8中完成一级反应的废水通过管道自流到管道混合器C14，开启电磁阀C9将酚醛树脂凝聚剂从酚醛树脂凝聚剂储罐C10中放出自流到管道混合器C14的进药口，在管道混合器C14中完成废水和酚醛树脂凝聚剂的混合反应，然后进入反应器二段C15进一步完成二级反应。
说明书
一种带有反应单元的等离子导滤器循环洗涤及废水处理系统
技术领域
本发明专利属于环保技术领域，涉及一种带有反应单元的等离子导滤器循环洗涤及废水处理系统，可广泛应用于岩棉行业等离子设备洗涤及洗涤后废水的治理，实现废水循环利用。
背景技术
近年来环保要求越来越严格，岩棉行业已经实现了大面积洗牌，环保设备达标的岩棉企业可以正常生产，而环保设备不达标的企业基本实现关停整改或淘汰。因此岩棉企业非常重视环保要求，有些岩棉企业在环保对岩棉行业废水未做强制要求时，已经提前布局废水处理设备，以应对新实施的水十条。
在日趋严格的环保政策之下，岩棉行业已逐步实现产业升级，大多数企业都配置了用于处理生产过程中排放废气的等离子导滤器设备，以满足最新的环保标准。岩棉行业排放的废气主要成分为酚醛树脂颗粒物、苯酚、甲醛等，由于废气中的酚醛树脂的粘度较大，被等离子导滤器设备捕集后较难清洗，造成设备清理难度较大。另外现有等离子导滤器清洗采用清水离线冲洗，进而造成等离子导滤器每天产生数十吨酚醛树脂废水；为了降低用水量，目前企业一般采用回用一部分废水作为岩棉生产配浆用水，达到用水平衡；但随着生产的波动，经常会出现废水产生量超过回用配浆量的情况，导致多余的废水无处排放的技术难题。
发明内容
基于现实和生产实践的需要，本申请人投入大量资金，并经过长期研究，提供了一种带有反应单元的等离子导滤器循环洗涤及废水处理系统，其用于处理岩棉行业烟气治理等离子导滤器的清洗以及对清洗后产生废水的处理，能够解决等离子导滤器极板和极线清洗问题并且将清洗下来的废水处理后可以循环利用。
依据本发明专利技术方案的第一方面，提供一种带有反应单元的等离子导滤器循环洗涤及废水处理系统，其包括等离子导滤器循环洗涤系统和废水处理系统两部分，所述等离子导滤器循环洗涤系统通过控制单元、清洗单元、反应单元、压滤单元来实现循环洗涤清洗和清洗后废水的处理回用，所述废水处理系统对循环洗涤系统产生的废水进行反应和净化处理。
其中，控制单元为整个系统的中枢控制系统，控制着清洗单元、反应单元和压滤单元的启动和关闭；反应单元包含药剂的储存、反应两部分。
进一步地，反应单元的药剂储存主要作用是运输过来的装满酚醛树脂解析剂的药剂桶通过2号卸料泵输送至酚醛树脂解析剂储罐储存，运输过来的装满酚醛树脂凝聚剂的药剂桶通过3号卸料泵输送至酚醛树脂凝聚剂储罐储存。
优选地，反应单元的反应部分将循环洗涤下来的含高浓度酚醛树脂的废水通过废水提升泵输送至反应器，再通过控制系统控制酚醛树脂解析剂和酚醛树脂凝聚剂给药量、反应时间、反应温度和压力，使水溶性酚醛树脂在反应器中反应析出，形成污泥。
更优选地，压滤单元主要工作是将反应器中析出的污泥，通过柱塞泵送至压滤机压滤。实现污泥和水的分离。
更优选地，污泥通过斗车运走，处理后的水自流至清水池存储、回用。
进一步地，废水处理系统将循环洗涤池中含高浓度酚醛树脂的废水通过废水提升泵送至反应器，同时将研制的水处理药剂通过计量泵准确加入反应器一段反应，反应后的废水进入反应器二段反应，完成一级、二级反应的废水通过压滤机压滤，实现泥水分离。

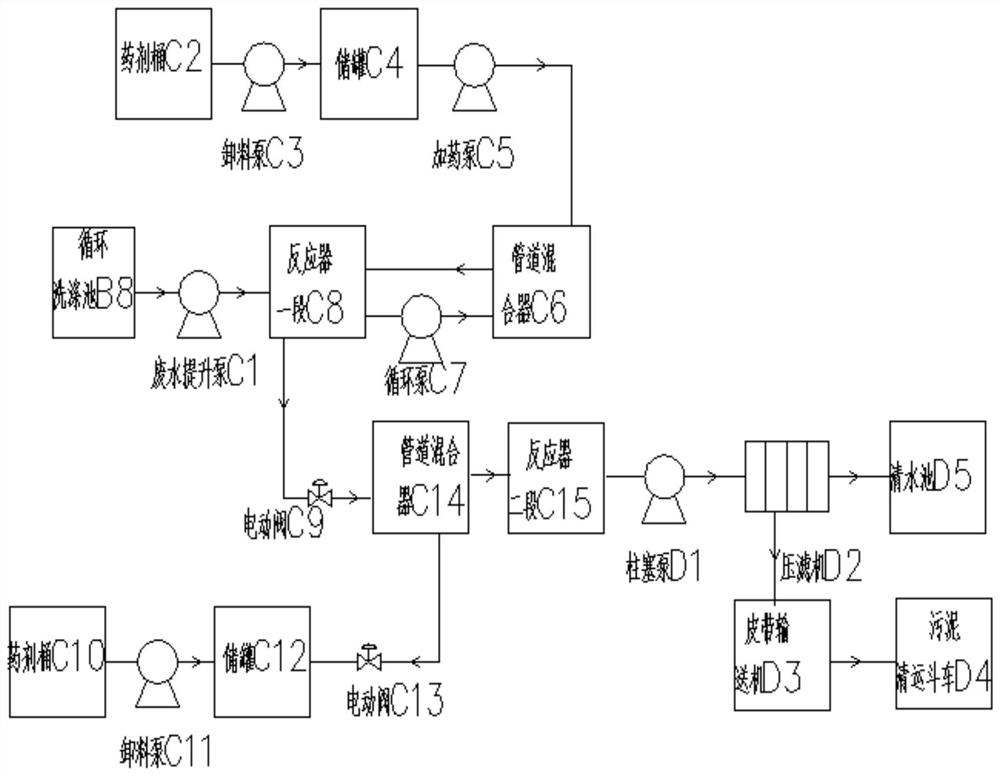

进一步地，反应单元用于处理清洗等离子导滤器后产生的废水，反应单元包括废水提升泵C1、装满酚醛树脂解析剂的药剂桶C2、卸料泵C3、酚醛树脂解析剂储罐C4、加药泵C5、管道混合器C6、循环泵C7、反应器一段C8、电磁阀C9、装满酚醛树脂凝聚剂的药剂桶C10、卸料泵C11、酚醛树脂凝聚剂储罐C12、电磁阀C13、管道混合器C14和反应器二段C15。
更进一步地，装满酚醛树脂解析剂的药剂桶C2通过管道连接到卸料泵C3的吸入进口，通过卸料泵C3的出口管道将酚醛树脂解析剂输送至酚醛树脂解析剂储罐C4中储存待用；装满酚醛树脂凝聚剂的药剂桶C10通过管道连接到卸料泵C11的吸入进口，通过卸料泵C11的出口管道将酚醛树脂凝聚剂输送至酚醛树脂凝聚剂储罐C12中储存待用；使用废水处理反应系统时，将储存在循环洗涤池B8中洗涤等离子导滤器后产生的废水通过废水提升泵C1的吸入进口，通过废水提升泵C1出口管道输送至反应器一段C8，开启循环泵C7，循环泵C7进口将废水从反应器一段C8一侧抽出，通过循环泵C7出口管道送至管道混合器C6再进入反应器一段C8另一侧。
此外，在开启加药泵C5同时，加药泵C5进口将酚醛树脂解析剂从酚醛树脂解析剂储罐C4中吸出，通过加药泵C5出口管道输送至管道混合器C6进药口，在管道混合器C6内完成废水和酚醛树脂解析剂的混合，混合后的废水进入反应器一段C8，直到反应完全，关闭加药泵C5，关闭循环泵C7；开启电磁阀C9将反应器一段C8中完成一级反应的废水通过管道自流到管道混合器C14，开启电磁阀C9将酚醛树脂凝聚剂从酚醛树脂凝聚剂储罐C10中放出自流到管道混合器C14的进药口，在管道混合器C14中完成废水和酚醛树脂凝聚剂的混合反应，然后进入反应器二段C15进一步完成二级反应。
相比于现有技术，采用本发明的带有反应单元的等离子导滤器循环洗涤及废水处理系统彻底解决了等离子导滤器清洗困难的行业难题。此外，本发明专利有效解决了等离子导滤器在岩棉行业运行时，清洗环境恶劣，清洗难度大，劳动强度大，清洗频率高，清洗不彻底、运行不稳定的问题；更进一步地，本专利无需每天用清水冲洗且没有产生发废水余水等诸多问题，进而实现了在解决等离子导滤器清洗问题同时，实现了废水零排放。
反应单元的反应部分将循环洗涤下来的含高浓度酚醛树脂的废水通过废水提升泵输送至反应器，再通过控制系统控制酚醛树脂解析剂和酚醛树脂凝聚剂给药量、反应时间、反应温度和压力，使水溶性酚醛树脂在反应器中反应析出，形成污泥。反应单元使用酚醛树脂凝聚剂使反应析出的小颗粒酚醛树脂凝聚成团，形成大颗粒污泥便于酚醛树脂从废水中脱出，提升了高效等离子导滤器循环洗涤及废水处理的净化效率。
发明人 （王进;时扬;周书山;）
