申请日 20191231
公开（公告）日 20201103
IPC分类号 C02F9/10; C02F101/30
摘要
本实用新型公开了一种高盐有机废水无害化处理系统，包括进水机构和电机，所述进水机构的底端固定连接有外壳本体，且外壳本体的内部贯穿有晃动机构，所述晃动机构的内壁上连接有开闭结构，且开闭结构的底端连接有传动机构，所述传动机构的右端固定连接有出料口。本实用新型通过在进行高盐废水处理的时候，利用了分级处理减少了一次性进行处理而导致的处理质量低，在进行处理的时候加快了蒸发稀出盐的效率，通过不断的晃动，加快了稀出的效率，在进行稀出的时候，通过冷却成型，加快了对盐的收集再利用，减少了资源的耗费，该装置在使用的时候减少对人力的使用。
权利要求书

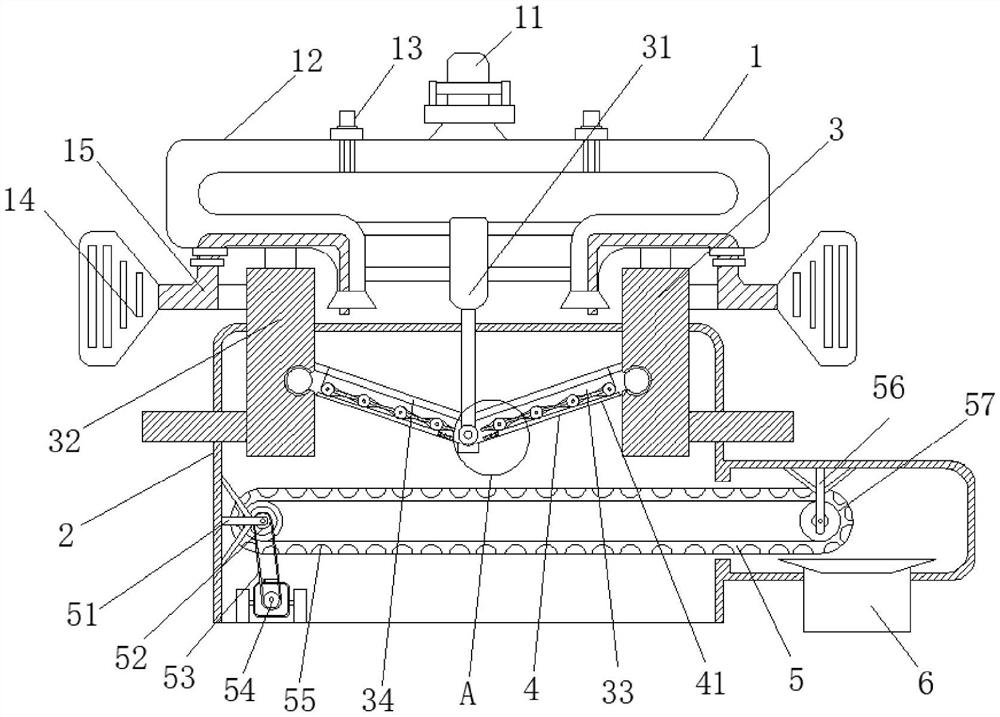

1.一种高盐有机废水无害化处理系统，包括进水机构(1)和电机(54)，其特征在于：所述进水机构(1)的底端连接有外壳本体(2)，且外壳本体(2)的内部贯穿有晃动机构(3)，所述晃动机构(3)的内壁上连接有开闭结构(4)，且开闭结构(4)的底端连接有传动机构(5)，所述传动机构(5)的右端连接有出料口(6)。
2.根据权利要求1所述的一种高盐有机废水无害化处理系统，其特征在于：所述进水机构(1)包括进水口(11)、进水管道(12)、过滤网(13)、蒸汽出口(14)和蒸汽管(15)，所述进水口(11)的底端固定连接有进水管道(12)，且进水管道(12)的内部插设有过滤网(13)，所述过滤网(13)的内部插设有蒸汽出口(14)，且蒸汽出口(14)的顶端连接有蒸汽管(15)。
3.根据权利要求1所述的一种高盐有机废水无害化处理系统，其特征在于：所述晃动机构(3)包括推动杆(31)、固定块(32)、支撑板(33)、过滤板(34)和铰接轴(35)，所述推动杆(31)的底端固定通过铰接轴(35)连接有支撑板(33)，所述支撑板(33)的顶端表面固定连接有过滤板(34)，所示外壳本体(2)的上端固定连接有固定块(32)。
4.根据权利要求1所述的一种高盐有机废水无害化处理系统，其特征在于：所述开闭结构(4)包括齿条(41)、电动推杆(42)和转板(43)，所述齿条(41)的一侧固定连接有电动推杆(42)，且电动推杆(42)的上表面啮合有转板(43)。
5.根据权利要求4所述的一种高盐有机废水无害化处理系统，其特征在于：所述转板(43)的表面为圆弧形，所述转板(43)的两端薄中间厚。
6.根据权利要求1所述的一种高盐有机废水无害化处理系统，其特征在于：所述传动机构(5)包括支撑架(51)、第一转动轮(52)、皮带(53)、电机(54)、传送带(55)、支架(56)、第二转动轮(57)和凹槽(58)，所述支撑架(51)连接在第一转动轮(52)上，且第一转动轮(52)的正面套接有皮带(53)，所述皮带(53)远离第一转动轮(52)的一端套接在电机(54)上，所述第一转动轮(52)的表面套接有传送带(55)，且传送带(55)远离第一转动轮(52)的一端套接有第二转动轮(57)，所述第二转动轮(57)上连接有支架(56)，所述传送带(55)的表面开设有凹槽(58)。
说明书
一种高盐有机废水无害化处理系统
技术领域
本实用新型涉及高盐有机废水处理技术领域，具体为一种高盐有机废水无害化处理系统。
背景技术
盐废水是指总含盐质量分数至少百分之一的废水，其主要来自化工厂及石油和天然气的采集加工等，这种废水含有多种物质，含盐废水的产生途径广泛，水量也逐年增加，去除含盐污水中的有机污染物对环境造成的影响至关重要，采用生物法进行处理，高浓度的盐类物质对微生物具有抑制作用，采用物化法处理，投资大，运行费用高，且难以达到预期的净化效果，采用生物法对此类废水进行处理，仍是目前国内外研究的重点。
在目前市场上的高盐废水处理的成本较高，在对高盐废水处理的时候利用了多效蒸发，多级闪蒸和生化处理，但是在进行蒸发处理的时候，由于有机废水较多，在进行统一处理的时候，效率就会明显下降，在利用别的处理时，经济成本较高，处理的方法较为繁琐，对人力资源的使用也比较庞大。
实用新型内容
本实用新型的目的在于提供一种高盐有机废水无害化处理系统，以解决上述背景技术中提出的高盐废水处理成本高，效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高盐有机废水无害化处理系统，包括进水机构和电机，所述进水机构的底端固定连接有外壳本体，且外壳本体的内部贯穿有晃动机构，所述晃动机构的内壁上连接有开闭结构，且开闭结构的底端连接有传动机构，所述传动机构的右端固定连接有出料口。
优选的，所述进水机构包括进水口、进水管道、过滤网、蒸汽出口和蒸汽管，所述进水口的底端固定连接有进水管道，且进水管道的内部插设有过滤网，所述过滤网的内部插设有蒸汽出口，且蒸汽出口的顶端连接有蒸汽管。
优选的，所述晃动机构包括推动杆、固定块、支撑板、过滤板和铰接轴，所述推动杆的底端固定通过铰接轴连接有支撑板，所述支撑板的顶端表面固定连接有过滤板，所示外壳本体的上端固定连接有固定块。
优选的，所述开闭结构包括齿条、电动推杆和转板，所述齿条的一侧固定连接有电动推杆，且电动推杆的上表面啮合有转板。
优选的，所述转板的表面为圆弧形，所述转板的两端薄中间厚。
优选的，所述传动机构包括支撑架、第一转动轮、皮带、电机、传送带、支架、第二转动轮和凹槽，所述支撑架连接在第一转动轮上，且第一转动轮的正面套接有皮带，所述皮带远离第一转动轮的一端套接在电机上，所述第一转动轮的表面套接有传送带，且传送带远离第一转动轮的一端套接有第二转动轮，所述第二转动轮上连接有支架，所述传送带的表面开设有凹槽。
与现有技术相比，本实用新型的有益效果是：该高盐有机废水无害化处理系统在进行高盐废水处理的时候，利用了分级处理减少了一次性进行处理而导致的处理质量低，在进行处理的时候加快了蒸发稀出盐的效率，通过不断的晃动，加快了稀出的效率，在进行稀出的时候，通过冷却成型，加快了对盐的收集再利用，减少了资源的耗费，该装置在使用的时候减少对人力的使用，减轻了工作人员的劳动负担，在处理的时候操作简单，使用成本低。
发明人 （刘江波;王海涛;张志保;梁桦;吕明磊;杨海燕;赵军委;朱国伟;郑学喜;）
