申请日 20200304
公开（公告）日 20201103
IPC分类号 C02F9/02; C02F103/16; C02F101/20; C02F101/10
摘要
本实用新型公开了一种电镀黑锌镍清洗废水用处理装置，涉及电镀清洗废水处理技术领域，包括箱体，所述箱体的顶部固定安装有筒体，所述筒体的顶部连通有进液管，且筒体的下侧外壁连通有连接管。本实用新型中，通过筒体、进液管、过滤网、连接管、箱体、选择性半透膜、第一排液管和第二排液管之间的配合使用，既对电镀黑锌镍清洗废水进行固体除杂，又对锌镍离子进行了回收利用，较少了资源的浪费，相比较传统的物化处理方法，该装置成本较低且占地面积较小，且通过电机、连接轴、通孔、调节手轮、调节轴、限位圆盘和挡板之间的配合使用，在不拆除过滤网的情况下将锈物等固体杂质清理至收集箱内，增加了清理的便捷性。
权利要求书

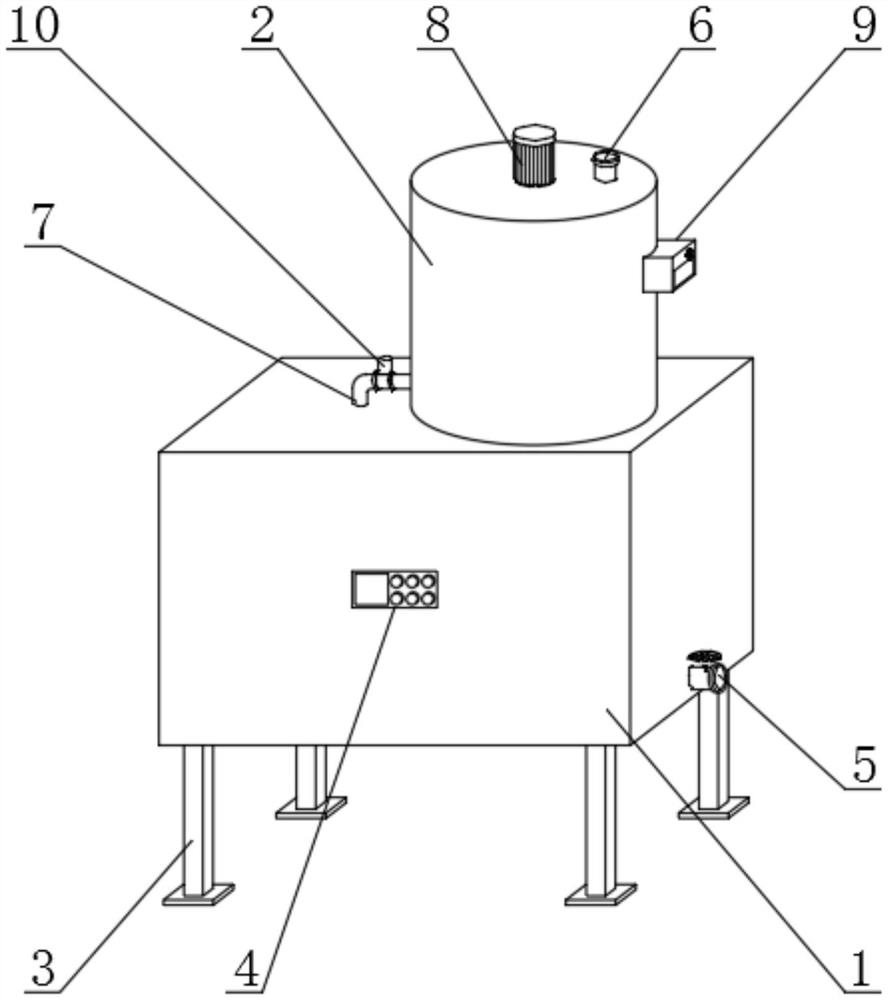

1.一种电镀黑锌镍清洗废水用处理装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部固定安装有筒体(2)，所述筒体(2)的顶部连通有进液管(6)，且筒体(2)的下侧外壁连通有连接管(7)，所述连接管(7)上设置有电磁阀(10)，所述筒体(2)内部的上侧设置有过滤网(13)，且筒体(2)内部的下侧固定安装有斜板(14)，所述箱体(1)的一侧连通有第一排液管(5)，且箱体(1)的另一侧连通有第二排液管(11)，所述箱体(1)的内部中间固定安装有选择性半透膜(12)。
2.根据权利要求1所述的一种电镀黑锌镍清洗废水用处理装置，其特征在于：所述连接管(7)与筒体(2)连通的一端与处于下方的斜板(14)处于同一高度，且连接管(7)的另一端与箱体(1)的顶部连通，所述第一排液管(5)和第二排液管(11)与箱体(1)均连通。
3.根据权利要求1所述的一种电镀黑锌镍清洗废水用处理装置，其特征在于：所述筒体(2)的顶部固定安装有电机(8)，所述过滤网(13)的中间顶部固定连接有连接轴(15)，所述筒体(2)的外壁固定安装有收集箱(9)，且筒体(2)与收集箱(9)的连接处开设有通孔(17)，所述收集箱(9)远离筒体(2)的一侧铰链连接有门体(16)，且收集箱(9)的上侧外壁贯穿有调节轴(18)，所述调节轴(18)处于收集箱(9)外部的一端固定连接有调节手轮(19)，且调节轴(18)的另一端固定连接有限位圆盘(21)，所述通孔(17)的内部设置有挡板(20)。
4.根据权利要求3所述的一种电镀黑锌镍清洗废水用处理装置，其特征在于：所述连接轴(15)的上端贯穿于筒体(2)的顶部并与电机(8)的输出端通过转动连接，所述过滤网(13)与筒体(2)的内部相适配，且过滤网(13)的顶部与通孔(17)的底部处于同一高度，所述调节轴(18)处于收集箱(9)内部的外表面设置有螺纹，且调节轴(18)与收集箱(9)接触部位的直径小于其自身其他部位的直径，所述调节轴(18)贯穿于挡板(20)，且挡板(20)与调节轴(18)通过螺纹连接，所述限位圆盘(21)的直径大于调节轴(18)的直径，所述筒体(2)的内部与收集箱(9)的内部通过通孔(17)连通，所述挡板(20)与通孔(17)和收集箱(9)均相适配。
5.根据权利要求1所述的一种电镀黑锌镍清洗废水用处理装置，其特征在于：所述箱体(1)的底部固定连接有支腿(3)，所述支腿(3)设置有四个，四个所述支腿(3)分别设置在箱体(1)底部的四个角处。
6.根据权利要求1或3所述的一种电镀黑锌镍清洗废水用处理装置，其特征在于：所述箱体(1)的前表面设置有控制开关(4)，所述控制开关(4)外接有电源，且控制开关(4)与电机(8)和电磁阀(10)均通过导线电性连接。
说明书
一种电镀黑锌镍清洗废水用处理装置
技术领域
本实用新型涉及一种电镀清洗废水处理技术领域，具体是一种电镀黑锌镍清洗废水用处理装置。
背景技术
电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化(如锈蚀)，提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进美观等作用。在电镀黑锌镍的过程中，需要将电镀后的产品使用电镀清洗液进行清洗，清洗后产生的清洗废液中含有锈物和锌镍金属离子等杂质，需要使用处理装置进行处理后才能排放。
但是现有技术中，传统的电镀黑锌镍清洗废水用处理装置采用物化处理方法，导致成本较高且占地面积较大，极大造成了经济的浪费。
实用新型内容
本实用新型的目的在于提供一种电镀黑锌镍清洗废水用处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种电镀黑锌镍清洗废水用处理装置，包括箱体，所述箱体的顶部固定安装有筒体，所述筒体的顶部连通有进液管，且筒体的下侧外壁连通有连接管，所述连接管上设置有电磁阀，所述筒体内部的上侧设置有过滤网，且筒体内部的下侧固定安装有斜板，所述箱体的一侧连通有第一排液管，且箱体的另一侧连通有第二排液管，所述箱体的内部中间固定安装有选择性半透膜。
作为本实用新型进一步的方案：所述连接管与筒体连通的一端与处于下方的斜板处于同一高度，且连接管的另一端与箱体的顶部连通，所述第一排液管和第二排液管与箱体均连通。
作为本实用新型再进一步的方案：所述筒体的顶部固定安装有电机，所述过滤网的中间顶部固定连接有连接轴，所述筒体的外壁固定安装有收集箱，且筒体与收集箱的连接处开设有通孔，所述收集箱远离筒体的一侧铰链连接有门体，且收集箱的上侧外壁贯穿有调节轴，所述调节轴处于收集箱外部的一端固定连接有调节手轮，且调节轴的另一端固定连接有限位圆盘，所述通孔的内部设置有挡板。
作为本实用新型再进一步的方案：所述连接轴的上端贯穿于筒体的顶部并与电机的输出端通过转动连接，所述过滤网与筒体的内部相适配，且过滤网的顶部与通孔的底部处于同一高度，所述调节轴处于收集箱内部的外表面设置有螺纹，且调节轴与收集箱接触部位的直径小于其自身其他部位的直径，所述调节轴贯穿于挡板，且挡板与调节轴通过螺纹连接，所述限位圆盘的直径大于调节轴的直径，所述筒体的内部与收集箱的内部通过通孔连通，所述挡板与通孔和收集箱均相适配。
作为本实用新型再进一步的方案：所述箱体的底部固定连接有支腿，所述支腿设置有四个，四个所述支腿分别设置在箱体底部的四个角处。
作为本实用新型再进一步的方案：所述箱体的前表面设置有控制开关，所述控制开关外接有电源，且控制开关与电机和电磁阀均通过导线电性连接。
与现有技术相比，本实用新型的有益效果是：通过筒体、进液管、过滤网、连接管、箱体、选择性半透膜、第一排液管和第二排液管之间的配合使用，既对电镀黑锌镍清洗废水进行固体除杂，又对锌镍离子进行了回收利用，较少了资源的浪费，相比较传统的物化处理方法，该装置成本较低且占地面积较小，且通过电机、连接轴、通孔、调节手轮、调节轴、限位圆盘和挡板之间的配合使用，在不拆除过滤网的情况下将锈物等固体杂质清理至收集箱内，增加了清理的便捷性。
发明人 （彭长明）
