申请日 20200224
公开（公告）日 20201103
IPC分类号 C02F9/02; C02F1/28
摘要
本实用新型公开了混凝土生产领域的一种混凝土生产废水回收利用设备，包括处理池，处理池内腔底端中心开设有安装槽，安装槽内部插接安装有外框，外框内部安装有活性炭板，外框顶端固定有连接板，连接板将处理池分隔为处理区和蓄水区，处理区顶端内壁开设有矩形凹槽，连接板侧面开设有和矩形凹槽配合的连接凹槽，矩形凹槽和连接凹槽底端均设置有连接柱，连接板顶端中心设置有第一连接块，第一连接块侧面中心开设有第一吊孔，矩形凹槽和连接凹槽内部安装有处理箱，处理箱底端开设有连接槽，处理箱底端安装有滤板，处理箱顶端四角中心固定有第二连接块，第二连接块中心开设有第二吊孔，蓄水区顶端安装有密封板，密封板中心贯穿有连接管。
权利要求书

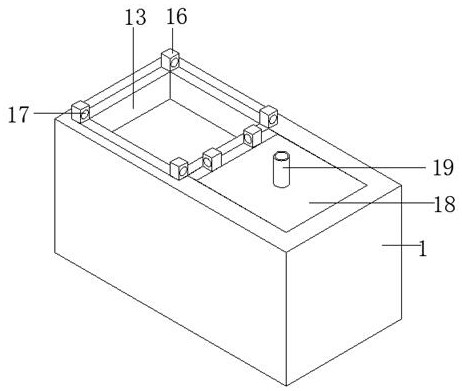

1.一种混凝土生产废水回收利用设备，包括处理池（1），其特征在于：所述处理池（1）内腔底端中心开设有安装槽（2），所述安装槽（2）内部插接安装有外框（3），所述外框（3）内部安装有活性炭板（4），所述外框（3）顶端固定有连接板（5），所述连接板（5）将处理池（1）分隔为处理区（6）和蓄水区（7），所述处理区（6）顶端内壁开设有矩形凹槽（8），所述连接板（5）侧面开设有和矩形凹槽（8）配合的连接凹槽（9），所述矩形凹槽（8）和连接凹槽（9）底端均设置有连接柱（10），所述连接板（5）顶端中心设置有第一连接块（11），所述第一连接块（11）侧面中心开设有第一吊孔（12），所述矩形凹槽（8）和连接凹槽（9）内部安装有处理箱（13），所述处理箱（13）底端开设有和连接柱（10）配合的连接槽（14），所述处理箱（13）底端安装有滤板（15），所述处理箱（13）顶端四角中心固定有第二连接块（16），所述第二连接块（16）中心开设有第二吊孔（17），所述蓄水区（7）顶端安装有密封板（18），所述密封板（18）中心贯穿有连接管（19）。
2.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征在于：所述安装槽（2）的长度等于处理池（1）内腔的宽度，所述外框（3）底端的高度等于安装槽（2）的深度，所述活性炭板（4）的高度大于处理池（1）内腔高度的一半，所述连接板（5）顶端和处理池（1）顶端处于同一水平面。
3.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征在于：所述矩形凹槽（8）和连接凹槽（9）底端所处水平面为同一水平面且略微高于活性炭板（4）顶端所处水平面，所述连接柱（10）共有四组且顶端中心连线成菱形设置。
4.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征在于：所述第一连接块（11）共有两组且以连接板（5）顶端中心为对称中心对称设置，所述第一吊孔（12）中心之间的连线平行于处理池（1）宽度方向。
5.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征在于：所述处理箱（13）的高度等于矩形凹槽（8）的深度，所述处理箱（13）的外框形状大小等于矩形凹槽（8）和连接凹槽（9）形成的区域的形状大小。
6.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征在于：所述密封板（18）由透明材料制作而成，所述连接管（19）底端所处水平面的高度低于蓄水区（7）中心所处水平面的高度，所述连接管（19）顶端所处水平面的高度高于密封板（18）顶端所处水平面的高度。
说明书
一种混凝土生产废水回收利用设备
技术领域
本实用新型涉及混凝土生产领域，具体为一种混凝土生产废水回收利用设备。
背景技术
混凝土，是指由胶凝材料将骨料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作骨料；与水，可含外加剂和掺合料，按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。传统的混凝土行业的生产过程中，生产设备直接排出的废水及冲刷场地产生的废水，通常需经过专业配套的污水处理系统处理后才能排放，生产设备直接排出的废水及冲刷场地会产生大量的废水，如果不进行处理就排放，会对自然环境造成严重破坏，目前处理这类废水的设备一次处理的量较少，效率不高，而且废水中掺杂的较大石块沉淀后回收较为麻烦，会导致资源的浪费，所以急需一种简单高效的废水处理设备对废水进行回收利用。
目前，申请号为CN201821624549.8的中国专利公开了一种混凝土生产废水回收利用设备，包括固定台、地面、沉淀池、出水口、滤网、连接管、活性炭过滤层、出水管、水泵、净水口、净水井、隔板、分水槽、隔网、支架和连通口，地面的中间开设有沉淀池，沉淀池的右侧通过螺栓固定安装有支架，支架上等距安装有净水井，净水井的底部设置有出水口，出水口的顶部固定安装有滤网，连接管的顶部设置有净水口，净水口的底部安装有活性炭过滤层。该实用新型通过设置分水槽，使得废水在进入沉淀池之前能进行石块分离，使石块回收利用较为方便，设置多个净水井对沉淀池进行反渗透过滤，使得废水能利用水本身的压力高效的过滤净化。但是，使用该装置进行混凝土生产废水回收利用，不便于对废水处理过程中过滤物的清理。基于此，本实用新型设计了一种混凝土生产废水回收利用设备。
实用新型内容
本实用新型的目的在于提供一种混凝土生产废水回收利用设备，以解决上述背景中提出的不便于对废水处理过程中过滤物的清理的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种混凝土生产废水回收利用设备，包括处理池，所述处理池内腔底端中心开设有安装槽，所述安装槽内部插接安装有外框，所述外框内部安装有活性炭板，所述外框顶端固定有连接板，所述连接板将处理池分隔为处理区和蓄水区，所述处理区顶端内壁开设有矩形凹槽，所述连接板侧面开设有和矩形凹槽配合的连接凹槽，所述矩形凹槽和连接凹槽底端均设置有连接柱，所述连接板顶端中心设置有第一连接块，所述第一连接块侧面中心开设有第一吊孔，所述矩形凹槽和连接凹槽内部安装有处理箱，所述处理箱底端开设有和连接柱配合的连接槽，所述处理箱底端安装有滤板，所述处理箱顶端四角中心固定有第二连接块，所述第二连接块中心开设有第二吊孔，所述蓄水区顶端安装有密封板，所述密封板中心贯穿有连接管。
优选的，所述安装槽的长度等于处理池内腔的宽度，所述外框底端的高度等于安装槽的深度，所述活性炭板的高度大于处理池内腔高度的一半，所述连接板顶端和处理池顶端处于同一水平面。
优选的，所述矩形凹槽和连接凹槽底端所处水平面为同一水平面且略微高于活性炭板顶端所处水平面，所述连接柱共有四组且顶端中心连线成菱形设置。
优选的，所述第一连接块共有两组且以连接板顶端中心为对称中心对称设置，所述第一吊孔中心之间的连线平行于处理池宽度方向。
优选的，所述处理箱的高度等于矩形凹槽的深度，所述处理箱的外框形状大小等于矩形凹槽和连接凹槽形成的区域的形状大小。
优选的，所述密封板由透明材料制作而成，所述连接管底端所处水平面的高度低于蓄水区中心所处水平面的高度，所述连接管顶端所处水平面的高度高于密封板顶端所处水平面的高度。
与现有技术相比，本实用新型的有益效果是：通过设置安装槽、外框和连接板，将处理池分隔为处理区和蓄水区，在处理区中进行处理，在蓄水区中进行存储，方便使用；通过设置矩形凹槽、连接凹槽、连接槽和连接柱，便于处理箱的安装和拆卸，从而便于对过滤出来的固体物进行回收；通过设置活性炭板，对混凝土生产废水进行进一步的处理，便于其回收利用。
发明人 （李晓明）
