申请日2020.05.04
公开(公告)日2020.08.07
IPC分类号C02F9/10
摘要
本发明属于工业废水处理领域，尤其是一种蒸发冷凝式印刷工业废水处理设备，其包括壳体，壳体的一侧固定连接有电机板，电机板上安装有电机，壳体的顶部滑动安装有加药盒，壳体内转动安装有第一旋转杆，第一旋转杆的外侧固定连接有多个搅拌杆，壳体的底部接通有排污管，排污管上设置有第一电磁阀，壳体的一侧接通有进水管，进水管上设置有第二电磁阀，壳体的两侧内壁上均固定连接有加热器，壳体的一侧内壁上固定连接有水位检测器。本发明通过设置搅拌杆和活性炭过滤板、齿杆，使得印刷工业废水处理设备在对废水处理后进一步的对进行二次净化防止产生二次污染，且在对污水处理的过程中可以均匀的对污水添加催化剂，使得净化效率提高，省时省力。
权利要求书

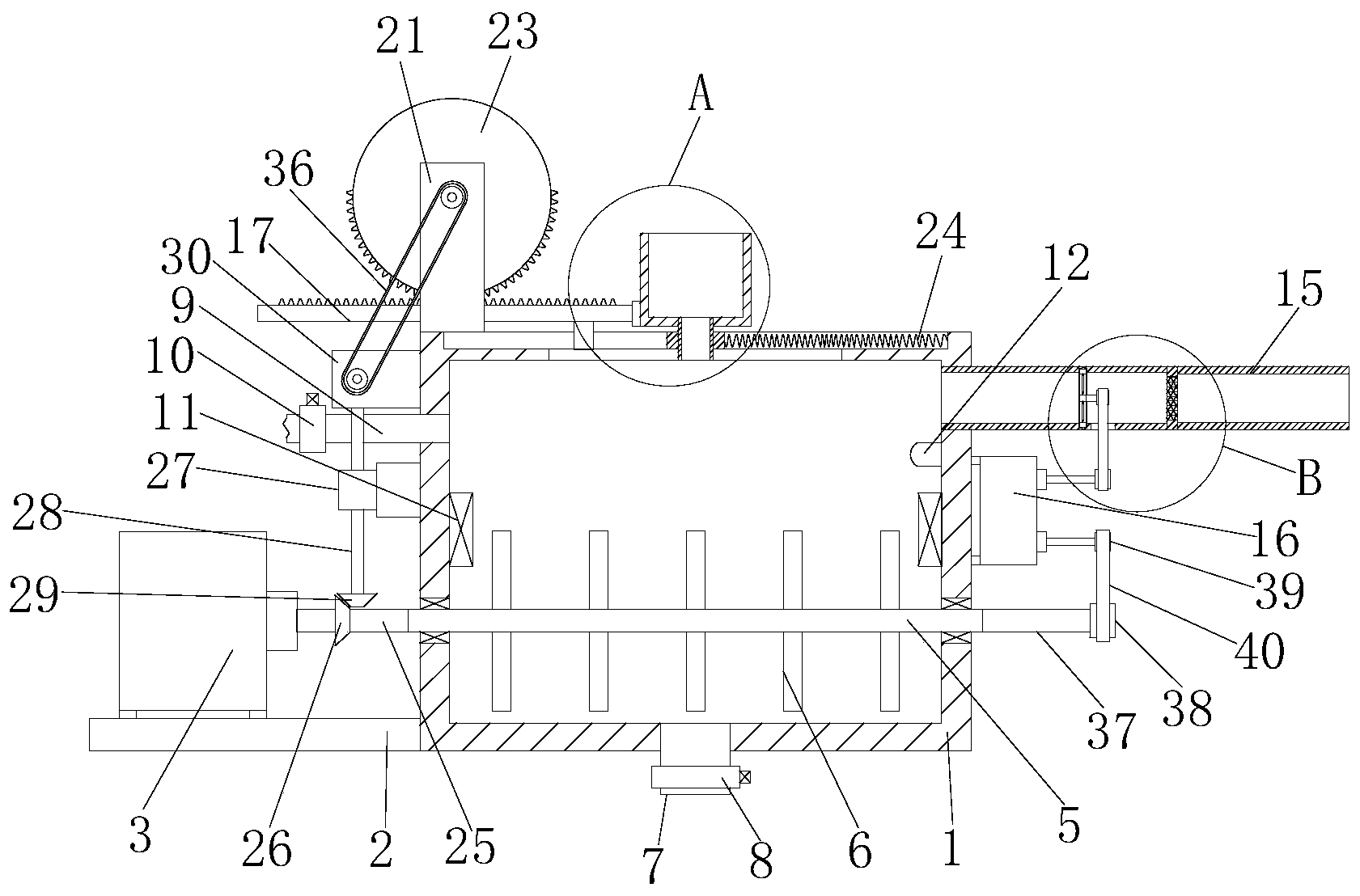

1.一种蒸发冷凝式印刷工业废水处理设备，包括壳体(1)，其特征在于，所述壳体(1)的一侧固定连接有电机板(2)，电机板(2)上固定安装有电机(3)，壳体(1)的顶部滑动安装有加药盒(4)，壳体(1)内转动安装有第一旋转杆(5)，第一旋转杆(5)的外侧固定连接有多个搅拌杆(6)，壳体(1)的底部接通有排污管(7)，排污管(7)上设置有第一电磁阀(8)，壳体(1)的一侧接通有进水管(9)，进水管(9)上设置有第二电磁阀(10)，壳体(1)的两侧内壁上均固定连接有加热器(11)，壳体(1)的一侧内壁上固定连接有水位检测器(12)，壳体(1)的另一侧接通有排气管(13)的一端，排气管(13)的另一端固定连接有活性炭过滤板(14)的一侧，活性炭过滤板(14)的另一侧固定连接有冷凝管(15)的一端，壳体(1)的另一侧固定安装有增速器(16)，壳体(1)的顶部滑动安装有齿杆(17)，齿杆(17)的一端与加药盒(4)的一侧固定连接，电机(3)与齿杆(17)和增速器(16)相配合;
所述壳体(1)的顶部开设有滑槽，且壳体(1)上开设有与滑槽相接通的滑道，滑道内滑动安装有加药管(18)，加药管(18)的顶部与加药盒(4)的底部相接通，加药管(18)的外侧固定套设有定位滑块(19)，定位滑块(19)滑动安装于滑槽内，齿杆(17)的底部固定连接有滑块(20)，滑块(20)滑动安装于滑槽内。
2.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述壳体(1)的顶部固定连接有两个竖板(21)，两个竖板(21)相互靠近的一侧转动安装有同一个第二旋转杆(22)，第二旋转杆(22)的外侧固定套设有半齿轮(23)，半齿轮(23)与齿杆(17)相配合。
3.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述滑槽的一侧内壁上固定连接有弹簧(24)的一端，弹簧(24)的另一端与定位滑块(19)的一侧固定连接。
4.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述电机(3)的输出轴上焊接有旋转轴(25)，第一旋转杆(5)的一端延伸至壳体(1)的外侧并与旋转轴(25)的一端固定连接，旋转轴(25)的外侧固定套设有第一锥齿轮(26)。
5.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述壳体(1)的一侧固定连接有轴承(27)，轴承(27)上固定连接有第三旋转杆(28)，第三旋转杆(28)的底端固定连接有第二锥齿轮(29)，第二锥齿轮(29)与第一锥齿轮(26)相啮合。
6.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述壳体(1)的一侧固定连接有两个横板(30)，两个横板(30)相互靠近的一侧转动安装有同一个第四旋转杆(31)，第四旋转杆(31)的外侧固定套设有第三锥齿轮(32)，第三旋转杆(28)的顶端固定连接有第四锥齿轮(33)，第四锥齿轮(33)与第三锥齿轮(32)相啮合。
7.根据权利要求6所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述第四旋转杆(31)的一侧延伸至横板(30)的另一侧并固定连接有第一皮带轮(34)，第二旋转杆(22)的一端延伸至竖板(21)的另一侧并固定连接有第二皮带轮(35)，第二皮带轮(35)和第一皮带轮(34)的外侧套设有同一个第一皮带(36)。
8.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述第一旋转杆(5)的另一端延伸至壳体(1)的外侧并固定连接有第五旋转杆(37)，第五旋转杆(37)的一端固定连接有第三皮带轮(38)，增速器(16)的输入轴上焊接有第四皮带轮(39)，第四皮带轮(39)和第三皮带轮(38)的外侧套有同一个第二皮带(40)。
9.根据权利要求1所述的一种蒸发冷凝式印刷工业废水处理设备，其特征在于，所述排气管(13)的内壁上开设有环形滑槽，环形滑槽内滑动安装有抽风扇叶(41)，排气管(13)的底部开设有通孔，抽风扇叶(41)的一侧固定连接有第六旋转杆(42)，第六旋转杆(42)的一端固定连接有第五皮带轮(43)，增速器(16)的输出轴上焊接有第六皮带轮(44)，第六皮带轮(44)和第五皮带轮(43)的外侧套设有同一个第三皮带(45)，第三皮带(45)贯穿通孔。
说明书
一种蒸发冷凝式印刷工业废水处理设备
技术领域
本发明涉及工业废水处理技术领域，尤其涉及一种蒸发冷凝式印刷工业废水处理设备。
背景技术
印刷工业废弃物指的是印刷工业产生的工业废弃物，其中很多废弃物都具有一定的毒性，比如：油墨中含有超标有毒金属化合物，清洗设备所用的溶剂由于其高挥发性会造成空气污染。这些废弃物如果不能得到合理的处理，就会严重地危害人类健康及环境。
但是现有的印刷工业废水处理设备在对废水处理后易产生二次污染，且在对污水处理的过程中无法均匀的对污水添加催化剂，使得净化效率慢，费时费力。
发明内容
本发明的目的是为了解决现有技术中存在印刷工业废水处理设备在对废水处理后易产生二次污染，且在对污水处理的过程中无法均匀的对污水添加催化剂，使得净化效率慢，费时费力的缺点，而提出的一种蒸发冷凝式印刷工业废水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种蒸发冷凝式印刷工业废水处理设备，包括壳体，所述壳体的一侧固定连接有电机板，电机板上固定安装有电机，壳体的顶部滑动安装有加药盒，壳体内转动安装有第一旋转杆，第一旋转杆的外侧固定连接有多个搅拌杆，壳体的底部接通有排污管，排污管上设置有第一电磁阀，壳体的一侧接通有进水管，进水管上设置有第二电磁阀，壳体的两侧内壁上均固定连接有加热器，壳体的一侧内壁上固定连接有水位检测器，壳体的另一侧接通有排气管的一端，排气管的另一端固定连接有活性炭过滤板的一侧，活性炭过滤板的另一侧固定连接有冷凝管的一端，壳体的另一侧固定安装有增速器，壳体的顶部滑动安装有齿杆，齿杆的一端与加药盒的一侧固定连接，电机与齿杆和增速器相配合。
优选的，所述壳体的顶部开设有滑槽，且壳体上开设有与滑槽相接通的滑道，滑道内滑动安装有加药管，加药管的顶部与加药盒的底部相接通，加药管的外侧固定套设有定位滑块，定位滑块滑动安装于滑槽内，齿杆的底部固定连接有滑块，滑块滑动安装于滑槽内，定位滑块可以沿着滑槽移动。
优选的，所述壳体的顶部固定连接有两个竖板，两个竖板相互靠近的一侧转动安装有同一个第二旋转杆，第二旋转杆的外侧固定套设有半齿轮，半齿轮与齿杆相配合，半齿轮可以间接性的带动齿杆移动。
优选的，所述滑槽的一侧内壁上固定连接有弹簧的一端，弹簧的另一端与定位滑块的一侧固定连接，弹簧可以带动定位滑块复位。
优选的，所述电机的输出轴上焊接有旋转轴，第一旋转杆的一端延伸至壳体的外侧并与旋转轴的一端固定连接，旋转轴的外侧固定套设有第一锥齿轮，旋转轴可以带动第一旋转杆转动。
优选的，所述壳体的一侧固定连接有轴承，轴承上固定连接有第三旋转杆，第三旋转杆的底端固定连接有第二锥齿轮，第二锥齿轮与第一锥齿轮相啮合，第一锥齿轮可以带动第二锥齿轮转动。
优选的，所述壳体的一侧固定连接有两个横板，两个横板相互靠近的一侧转动安装有同一个第四旋转杆，第四旋转杆的外侧固定套设有第三锥齿轮，第三旋转杆的顶端固定连接有第四锥齿轮，第四锥齿轮与第三锥齿轮相啮合，第四锥齿轮可以带动第三锥齿轮转动。
优选的，所述第四旋转杆的一侧延伸至横板的另一侧并固定连接有第一皮带轮，第二旋转杆的一端延伸至竖板的另一侧并固定连接有第二皮带轮，第二皮带轮和第一皮带轮的外侧套设有同一个第一皮带，第一皮带轮可以通过第一皮带带动第二皮带轮转动。
优选的，所述第一旋转杆的另一端延伸至壳体的外侧并固定连接有第五旋转杆，第五旋转杆的一端固定连接有第三皮带轮，增速器的输入轴上焊接有第四皮带轮，第四皮带轮和第三皮带轮的外侧套有同一个第二皮带，第三皮带轮可以通过第二皮带带动第四皮带轮转动。
优选的，所述排气管的内壁上开设有环形滑槽，环形滑槽内滑动安装有抽风扇叶，排气管的底部开设有通孔，抽风扇叶的一侧固定连接有第六旋转杆，第六旋转杆的一端固定连接有第五皮带轮，增速器的输出轴上焊接有第六皮带轮，第六皮带轮和第五皮带轮的外侧套设有同一个第三皮带，第三皮带贯穿通孔，第六皮带轮可以通过第三皮带带动第五皮带轮转动。
与现有技术相比，本发明的有益效果是：
1、本方案通过半齿轮与齿杆相配合，第一皮带轮通过第一皮带与第二皮带轮相配合，定位滑块与加药管相配合，使得加药管可以来回移动对壳体内的污水进行均匀的添加催化剂;
2、本方案通过旋转轴与第一旋转杆相配合，第一旋转杆与搅拌相配合，使得催化剂可以充分的与污水相接触，提升净化的效率;
3、本方案通过抽风扇叶与活性炭过滤板相配合，电机与增速器相配合，使得电机的速率经增速后带动抽风扇叶转动，使得水蒸气通过活性炭过滤板的吸附净化后冷凝成蒸馏水排出。
本发明通过设置搅拌杆和活性炭过滤板、齿杆，使得印刷工业废水处理设备在对废水处理后进一步的对进行二次净化防止产生二次污染，且在对污水处理的过程中可以均匀的对污水添加催化剂，使得净化效率提高，省时省力。（发明人王小珍）
