申请日20200506
公开(公告)日20200616
IPC分类号H05K5/02
摘要
本实用新型涉及电器柜设备技术领域，具体为一种制药用废水处理电气柜，包括主体，所述主体底端边侧对称设置凸型滑槽，所述凸型滑槽滑动连接凸型滑块，所述凸型滑块一体成型对称设置在边框内侧壁，所述凸型滑块一端一体成型设置有弹簧，所述弹簧另一端焊接在凸型滑槽中，所述边框底端外侧壁一体成型对称设置固定凸板，所述固定凸板底端面粘接有橡胶垫，所述边框上端一侧贯对称设置槽口，所述边框与槽口同侧的上端面对称设置圆槽，通过本实用新型对于电气柜的移动和搬运非常方便，省时省力，当移动到目标位置时，还能够对其进行很好的固定，非常实用。
权利要求书

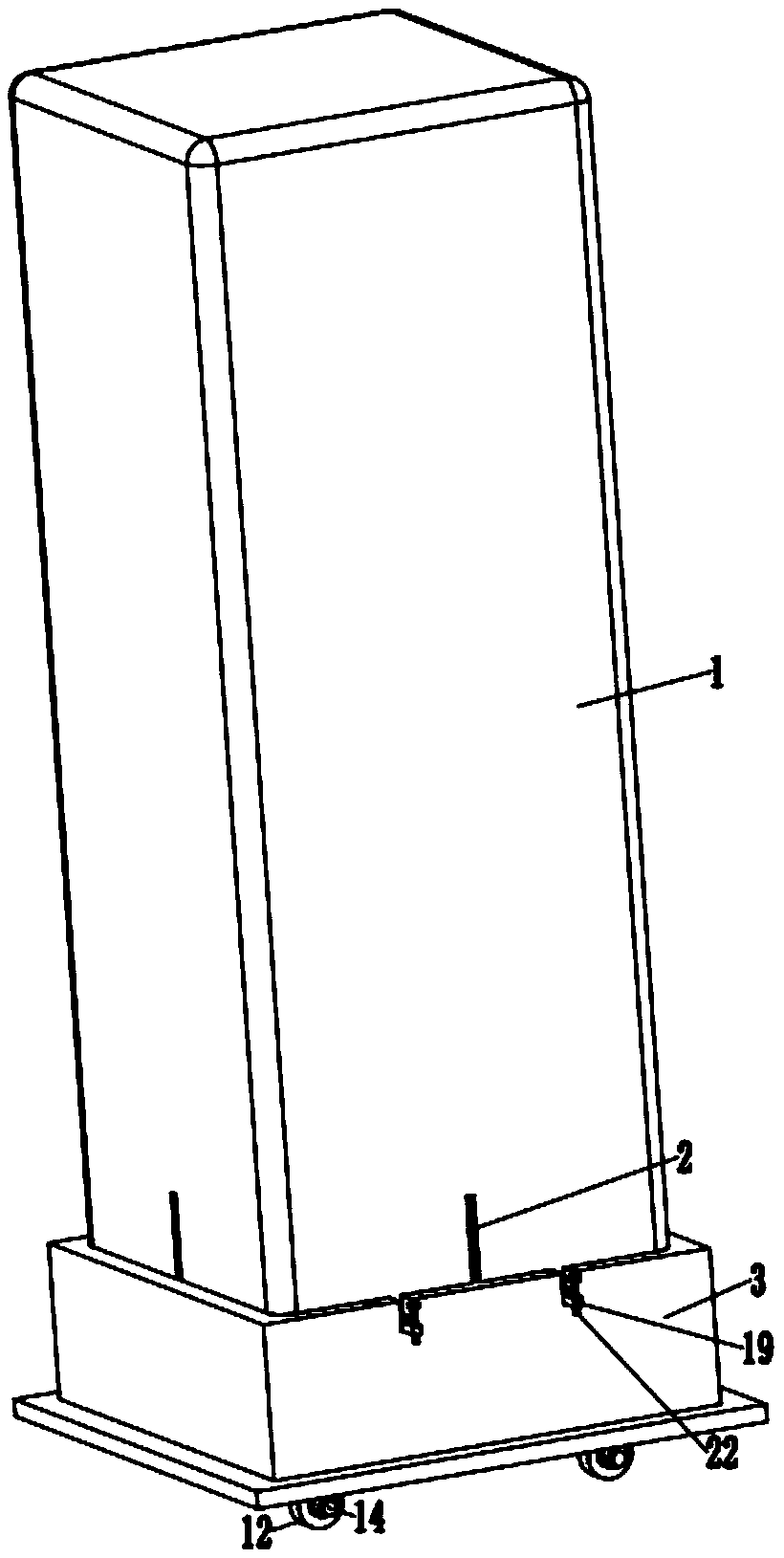

1.一种制药用废水处理电气柜，包括主体(1)，其特征在于：所述主体(1)底端边侧对称设置凸型滑槽(2)，所述凸型滑槽(2)滑动连接凸型滑块(23)，所述凸型滑块(23)一体成型对称设置在边框(3)内侧壁，所述凸型滑块(23)一端一体成型设置有弹簧(4)，所述弹簧(4)另一端焊接在凸型滑槽(2)中，所述边框(3)底端外侧壁一体成型对称设置固定凸板(5)，所述固定凸板(5)底端面粘接有橡胶垫(6)，所述边框(3)上端一侧贯穿对称设置槽口(7)，所述边框(3)与槽口(7)同侧的上端面对称设置圆槽(8)，所述主体(1)底端面一体成型对称设置连接脚(9)，所述连接脚(9)贯穿设置第一通孔(10)，所述第一通孔(10)插接有转动轴(11)，所述转动轴(11)套接有滚轮(12)，所述转动轴(11)两端对称设置第一螺纹(13)，所述第一螺纹(13)螺纹连接螺帽(14)，所述主体(1)一侧一体成型设置固定杆(15)，所述固定杆(15)一端设置第一螺纹孔(16)，所述第一螺纹孔(16)与第二螺纹(18)螺纹连接，所述第二螺纹(18)设置在销钉(17)上，所述销钉(17)套接有转动杆(19)，所述转动杆(19)一端贯穿设置第二通孔(20)、另一端贯穿设置第二螺纹孔(21)，所述第二螺纹孔(21)螺纹连接固定螺钉(22)。
2.根据权利要求1所述的一种制药用废水处理电气柜，其特征在于：所述凸型滑块(23)与凸型滑槽(2)设置位置相对应、设置组数相同，并且凸型滑槽(2)长度大于凸型滑块(23)长度。
3.根据权利要求1所述的一种制药用废水处理电气柜，其特征在于：所述槽口(7)和固定杆(15)设置位置相对应、设置组数相同，槽口(7)宽度和固定杆(15)宽度相同。
4.根据权利要求1所述的一种制药用废水处理电气柜，其特征在于：所述固定螺钉(22)螺纹大径与圆槽(8)直径相同。
5.根据权利要求1所述的一种制药用废水处理电气柜，其特征在于：所述第二通孔(20)直径、销钉(17)直径和第一螺纹孔(16)螺纹大径相同。
说明书
一种制药用废水处理电气柜
技术领域
本实用新型涉及电气柜设备技术领域，具体为一种制药用废水处理电气柜。
背景技术
制药厂制药时产生的废水通常需要废水处理电气柜控制处理，现有技术下的电气柜设备在进行移动搬运时非常麻烦，通常都是使用搬运设备进行移动，非常费时、费力，有的在电气柜设备上安装滚轮，却没有能对其进行较好固定的装置，可能会造成电气柜设备的滑动，进而发生碰撞，造成损坏，为此，本实用新型提出一种制药用废水处理电气柜用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种制药用废水处理电气柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种制药用废水处理电气柜，包括主体，所述主体底端边侧对称设置凸型滑槽，所述凸型滑槽滑动连接凸型滑块，所述凸型滑块一体成型对称设置在边框内侧壁，所述凸型滑块一端一体成型设置有弹簧，所述弹簧另一端焊接在凸型滑槽中，所述边框底端外侧壁一体成型对称设置固定凸板，所述固定凸板底端面粘接有橡胶垫，所述边框上端一侧贯穿对称设置槽口，所述边框与槽口同侧的上端面对称设置圆槽，所述主体底端面一体成型对称设置连接脚，所述连接脚贯穿设置第一通孔，所述第一通孔插接有转动轴，所述转动轴套接有滚轮，所述转动轴两端对称设置第一螺纹，所述第一螺纹螺纹连接螺帽，所述主体一侧一体成型设置固定杆，所述固定杆一端设置第一螺纹孔，所述第一螺纹孔与第二螺纹螺纹连接，所述第二螺纹设置在销钉上，所述销钉套接有转动杆，所述转动杆一端贯穿设置第二通孔、另一端贯穿设置第二螺纹孔，所述第二螺纹孔螺纹连接固定螺钉。
优选的，所述凸型滑块与凸型滑槽设置位置相对应、设置组数相同，并且凸型滑槽长度大于凸型滑块长度。
优选的，所述槽口和固定杆设置位置相对应、设置组数相同，槽口宽度和固定杆宽度相同。
优选的，所述固定螺钉螺纹大径与圆槽直径相同。
优选的，所述第二通孔直径、销钉直径和第一螺纹孔螺纹大径相同。
与现有技术相比，本实用新型的有益效果是：
通过本实用新型对于电气柜的移动和搬运非常方便，省时省力，当移动到目标位置时，还能够对其进行很好的固定，非常实用。（发明人杨俊;陈峰;吴银林）
