申请日2020.05.07
公开(公告)日2020.07.31
IPC分类号C02F9/02
摘要
本发明公开了一种反渗透废水回用装置，属于水处理领域，一种反渗透废水回用装置，包括反过滤净水机和储水池，反过滤净水机上设置有净水出口和浓水出口，浓水出口与储水池之间连通有连通管，储水池的底端连通有主管，主管的外壁上设置有阀门，主管远离储水池的一端连通有U形的分流管，分流管一端固定连接有第一水龙头，第一水龙头的下侧设置有第一水槽，第一水槽底端连通有第一排水管，分流管的另一端固定连接有第二水龙头，第二水龙头的下侧设置有第二水槽，第二水槽一侧外壁的内部开设有L形状的传动槽，它可以实现反过滤废水二次利用，且可对利用过得水再次进行过滤使用的好处。
权利要求书

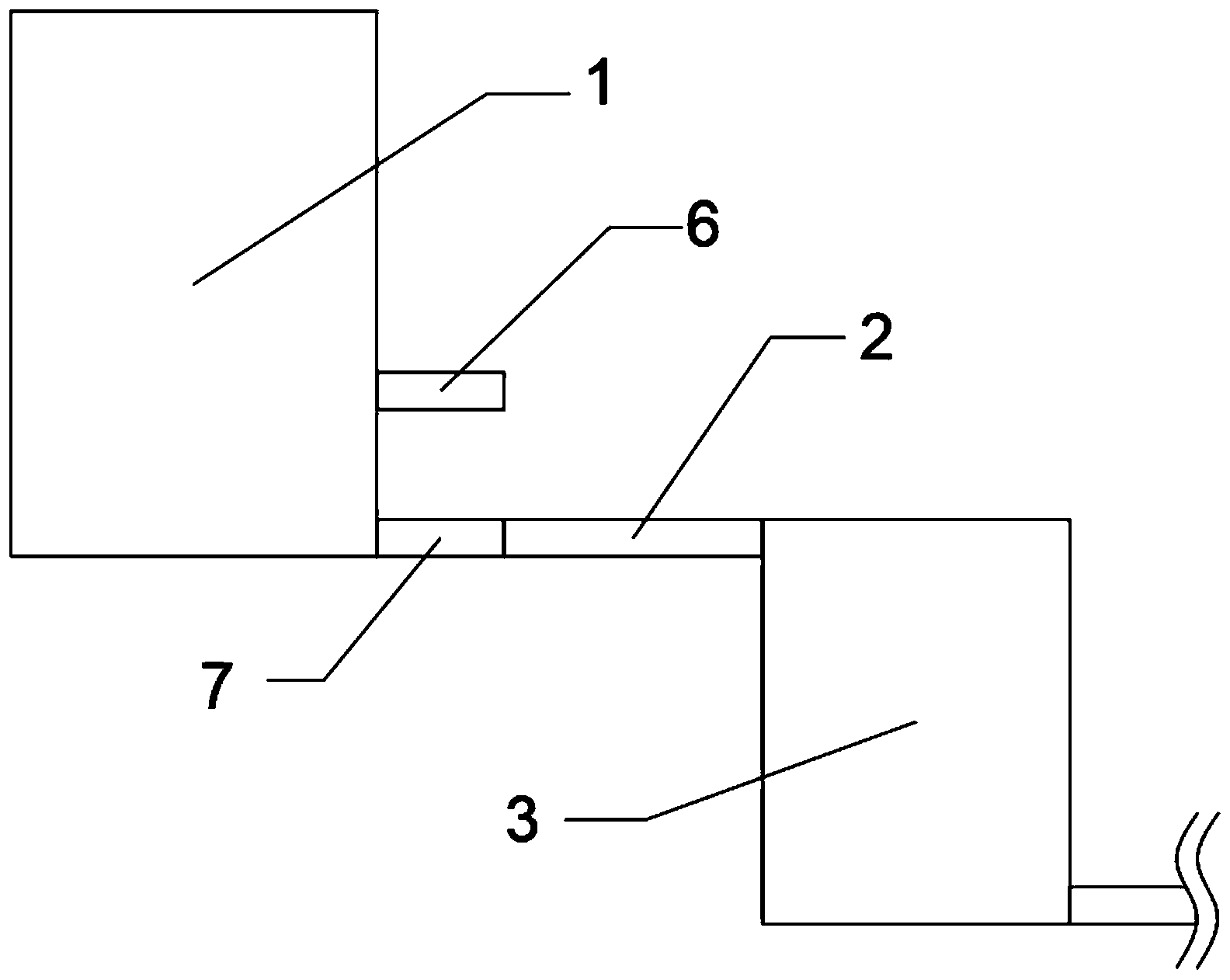

1.一种反渗透废水回用装置，包括反过滤净水机(1)和储水池(3)，所述反过滤净水机(1)上设置有净水出口(6)和浓水出口(7)，所述浓水出口(7)与储水池(3)之间连通有连通管(2)，其特征在于：所述储水池(3)的底端连通有主管(4)，所述主管(4)的外壁上设置有阀门(5)，所述主管(4)远离储水池(3)的一端连通有U形的分流管(8)，所述分流管(8)一端固定连接有第一水龙头(10)，所述第一水龙头(10)的下侧设置有第一水槽(11)，所述第一水槽(11)底端连通有第一排水管(12)，所述分流管(8)的另一端固定连接有第二水龙头(13)，所述第二水龙头(13)的下侧设置有第二水槽(14)，所述第二水槽(14)一侧外壁的内部开设有L形状的传动槽(22)，所述第二水槽(14)的另一侧外壁的内壁开设有滑槽(21)，所述传动槽(22)的外壁上开孔转动连接有把手(15)，所述传动槽(22)的内部通过轴承分别转动连接有第一传动轴(17)和第二传动轴(18)，所述把手(15)和第一传动轴(17)传动连接，所述第一传动轴(17)和第二传动轴(18)垂直设置并传动连接，所述第二水槽(14)的底端转动连接有螺纹杆(19)，所述螺纹杆(19)贯穿传动槽(22)的外壁并与第二传动轴(18)传动连接，所述螺纹杆(19)的外壁上螺纹连接有过滤筛(20)，所述滑槽(21)的内部滑动连接有滚轮(23)，所述过滤筛(20)远离螺纹杆(19)的一端与滚轮(23)固定连接，所述第二水槽(14)的底端连通有第二排水管(25)，所述第二排水管(25)的下侧设置有储水箱(9)。
2.根据权利要求1所述的一种反渗透废水回用装置，其特征在于：所述把手(15)和第一传动轴(17)、第一传动轴(17)和第二传动轴(18)、第二传动轴(18)和螺纹杆(19)之间分别是通过两个相互垂直设置的锥齿轮(16)传动连接。
3.根据权利要求1所述的一种反渗透废水回用装置，其特征在于：所述滑槽(21)的顶端卡接有卡冒(29)。
4.根据权利要求1所述的一种反渗透废水回用装置，其特征在于：所述第二排水管(25)的底端内壁上螺纹连有过滤管(26)，所述过滤管(26)的内部放置有活性炭(27)，所述过滤管(26)的底端固定连接有滤网(28)。
5.根据权利要求3所述的一种反渗透废水回用装置，其特征在于：所述过滤管(26)的外壁上固定连接有转杆(24)。
说明书
一种反渗透废水回用装置
技术领域
本发明涉水处理领域，更具体地说，涉及一种反渗透废水回用装置。
背景技术
反渗透是一种以高于渗透压的压力作为推动力，利用选择性膜只能透过水而不能透过溶质的选择透过性，从水体中将水分子与溶质相分离的过程，而过滤水的废水比，有的是1比1，有的是1比3，过滤水的过程中会出现大量的废水，造成水资源的浪费，而现有的方法是将废水经过反渗透膜进行再次过滤，如果把反渗透净水机的废水回流至反渗透净水机的进水端，那反渗透净水机系统中只有盐分流入，没有盐分排除，这意味着反渗透净水机内水的含盐量会迅速的增加，最终导致水的渗透压超过增压泵所提供的压力，导致反渗透净水机不制水，同时由于含盐量的增加，部分难溶矿物质开始在膜表面沉积，导致反渗透膜的堵塞并损坏，这种损坏通常是不可逆的，只有更换反渗透膜。
但是经过净化后拍出的废水不脏，废水不用“废”。废水又称为浓缩水，即可溶解固体总和(浓度)较直饮水更高，但绝对不是废水。净水器的浓缩水在净化过程中已经过了PP棉微滤，活性炭吸附，0.001微米超滤膜4道工艺深度处理，因此其浓缩水其实比原水要洁净很多。所以浓缩水并不是真正意义上的废水，可以用来回收利用，如洗衣服、洗菜、冲马桶、浇花等等。
但是现有的方法只用来洗衣服、洗菜、冲马桶等，只是利用了一次，仍然造成了浪费。
发明内容
1.要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种反渗透废水回用装置，它可以实现反过滤废水二次利用，且可对利用过得水再次进行过滤使用的好处。
2.技术方案
为解决上述问题，本发明采用如下的技术方案。
一种反渗透废水回用装置，包括反过滤净水机和储水池，所述反过滤净水机上设置有净水出口和浓水出口，所述浓水出口与储水池之间连通有连通管，所述储水池的底端连通有主管，所述主管的外壁上设置有阀门，所述主管远离储水池的一端连通有U形的分流管，所述分流管一端固定连接有第一水龙头，所述第一水龙头的下侧设置有第一水槽，所述第一水槽底端连通有第一排水管，所述分流管的另一端固定连接有第二水龙头，所述第二水龙头的下侧设置有第二水槽，所述第二水槽一侧外壁的内部开设有L形状的传动槽，所述第二水槽的另一侧外壁的内壁开设有滑槽，所述传动槽的外壁上开孔转动连接有把手，所述传动槽的内部通过轴承分别转动连接有第一传动轴和第二传动轴，所述把手和第一传动轴传动连接，所述第一传动轴和第二传动轴垂直设置并传动连接，所述第二水槽的底端转动连接有螺纹杆，所述螺纹杆贯穿传动槽的外壁并与第二传动轴传动连接，所述螺纹杆的外壁上螺纹连接有过滤筛，所述滑槽的内部滑动连接有滚轮，所述过滤筛远离螺纹杆的一端与滚轮固定连接，所述第二水槽的底端连通有第二排水管，所述第二排水管的下侧设置有储水箱，此设备将反渗透过后的废水进行重复利用，所述第二水槽的部分为清洗不含油污的区域，所述第一水槽的部分为清洗含有油污的区域，所述第一水槽的区域水利用后直接排出，所述第二水槽的区域废水经过过滤筛和过滤管的处理后可以继续利用，具有节约水资源的好处，过滤筛可通过把手的转动进行上下移动，可以对需要浸洗的物品放置到过滤筛上，进行浸泡或滤水，增加了实用性。
进一步的，所述把手和第一传动轴、第一传动轴和第二传动轴、第二传动轴和螺纹杆之间分别是通过两个相互垂直设置的锥齿轮传动连接，通过锥齿轮的设置，使把手、第一传动轴、第二传动轴和螺纹杆之间进行传动连接，从而使过滤筛随之进行上下移动，更方便实际的使用。
进一步的，所述滑槽的顶端卡接有卡冒，使滚轮在滑动时不会脱离滑槽。
进一步的，所述第二排水管的底端内壁上螺纹连有过滤管，所述过滤管的内部放置有活性炭，所述过滤管的底端固定连接有滤网，使过滤后的水进行二次过滤，且当过滤管杂质过多时，更便于拆换。
进一步的，所述过滤管的外壁上固定连接有转杆，使过滤管在旋转更换时更方便。
3.有益效果
相比于现有技术，本发明的优点在于：
(1)此设备将反渗透过后的废水进行重复利用，第二水槽的部分为清洗不含油污的区域，第一水槽的部分为清洗含有油污的区域，第一水槽的区域水利用后直接排出，第二水槽的区域废水经过过滤筛和过滤管的处理后可以继续利用，具有节约水资源的好处。
(2)把手和第一传动轴、第一传动轴和第二传动轴、第二传动轴和螺纹杆之间分别是通过两个相互垂直设置的锥齿轮传动连接，通过锥齿轮的设置，使把手、第一传动轴、第二传动轴和螺纹杆之间进行传动连接，从而使过滤筛随之进行上下移动，更方便实际的使用。
(3)滑槽的顶端卡接有卡冒，使滚轮在滑动时不会脱离滑槽。
(4)第二排水管的底端内壁上螺纹连有过滤管，过滤管的内部放置有活性炭，过滤管的底端固定连接有滤网，使过滤后的水进行二次过滤，且当过滤管杂质过多时，更便于拆换。
(5)过滤管的外壁上固定连接有转杆，使过滤管在旋转更换时更方便。（发明人胡贤友）
