申请日2020.05.07
公开(公告)日2020.08.04
IPC分类号B01D36/04; B01D21/32; B01D21/30; B01D21/00
摘要
本发明公开了一种建筑废水、污水智能过滤回收处理装置，包括沉淀池一、沉淀池二以及污水过滤设备，所述沉淀池一一侧的地面上固定安装污水排放管道，所述沉淀池一另一侧的地面上固定安装抽水泵一，所述污水排放管道的端口伸入沉淀池一内，所述抽水泵的进水口连接软管一，所述软高一伸入沉淀池一内，所述抽水泵的出水口连接软管二，所述软管二伸入沉淀池二中，所述污水过滤设备的进水管与抽水泵二的出水口连接，所述抽水泵二的进水口连接不锈钢管，所述不锈钢管伸入沉淀池二中。本发明的有益效果是，高效成本低，适合大范围使用。
权利要求书

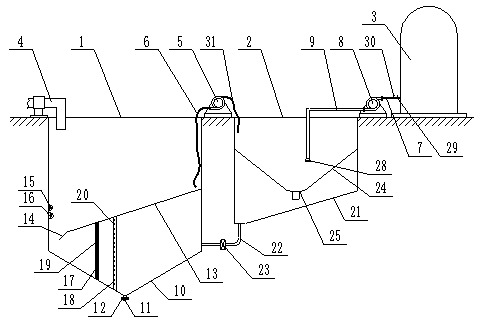

1.一种建筑废水、污水智能过滤回收处理装置，包括沉淀池一(1)、沉淀池二(2)以及污水过滤设备(3)，所述沉淀池一一侧的地面上固定安装污水排放管道(4)，所述沉淀池一另一侧的地面上固定安装抽水泵一(5)，所述污水排放管道的端口伸入沉淀池一内，所述抽水泵的进水口连接软管一(6)，所述软高一伸入沉淀池一内，所述抽水泵的出水口连接软管二(31)，所述软管二伸入沉淀池二中，所述污水过滤设备的进水管(7)与抽水泵二(8)的出水口连接，所述抽水泵二的进水口连接不锈钢管(9)，所述不锈钢管伸入沉淀池二中，其特征在于，
所述沉淀池一的底面为圆锥形面(10)，圆锥形面的最低处固定安装排放口(11)，所述排放口上固定安装电池阀一(12)，所述沉淀池一内固定安装隔板(13)，所述隔板是一边向下倾斜的斜板(14)，所述隔板向下倾斜的一边上设有挡板，所述隔板的另外三边均与沉淀池一的侧壁固定连接，所述挡板一边与隔板固定连接，另一边相对于隔板向下倾斜，所述挡板与沉淀池一的侧壁之间形成矩形开口，所述矩形开口处固定安装照射灯(15)和光照传感器一(16)，所述照射灯的灯光穿过污水照射在光照传感器上，所述隔板下表面与沉淀池一底面之间固定安装透明的树脂管(17)和不透明的金属管(18)，所述树脂管内固定安装LED灯管(19)，所述金属管面向树脂管的侧表面上加工有若干透光口(20)，所述透光口处固定安装光照传感器二，所述光照传感器二采用防水的透明树脂外壳包裹;
所述沉淀池二的深度不超过沉淀池一深度的四分之三，所述沉淀池二的底面为斜面(21)，所述斜面的最低处通过弯管(22)与沉淀池一的侧壁连接并与沉淀池一的内腔连通，所述弯管上安装电磁阀二(23)，所述沉淀池二内固定安装倒圆锥形隔板(24)，倒圆锥形隔板的最低处固定安装过水口(25);
所述光照传感器一和光照传感器二通过数据采集仪与电脑主机连接，所述照射灯和LED灯管分别通过继电器与电源连接，所述电磁阀一和电磁阀二分别通过继电器与电源连接，所述继电器与电脑主机连接。
2.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述树脂管的两端分别与隔板下表面和沉淀池一底面固定连接，所述树脂管与隔板下表面的连接处和树脂管与沉淀池一底面的连接处均进行防水密封处理。
3.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述金属管的两端分别与隔板下表面和沉淀池一底面固定连接，所述金属管与隔板下表面的连接处和金属管与沉淀池一底面的连接处均进行防水密封处理。
4.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述过水口包括圆管(26)和圆锥面(27)，所述圆管通过圆锥面与倒圆锥形隔板连接。
5.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述挡板与沉淀池一的侧壁之间的距离为五到十厘米。
6.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述照射灯和光照传感器一均位于矩形开口上方。
7.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述照射灯和光照传感器上均设有防水罩，所述防水罩为透明的半球形树脂防水罩。
8.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述不锈钢管为L形不锈钢管，所述不锈钢管的一端端口与抽水泵二的进水口固定连接，所述不锈钢管二的另一端端口竖直向下伸入沉淀池二中。
9.根据权利要求8所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述不锈钢管的另一端端口处固定安装过滤罩(28)，所述过滤罩内固定安装多层过滤网，多层过滤网从下到上网眼逐渐减少。
10.根据权利要求1所述的建筑废水、污水智能过滤回收处理装置，其特征在于，所述污水过滤设备的进水管上固定安装手动阀门(29)和流量计(30)。
说明书
一种建筑废水、污水智能过滤回收处理装置
技术领域
本发明涉及污水回收处理设备领域，特别是一种建筑废水、污水智能过滤回收处理装置。
背景技术
在建筑施工过程中会产生大量的建筑污水，这种污水中含有大量的建筑废料，建筑废料一般包括泥沙、混凝土碎块、砖头碎块和铁屑等;因此建筑施工过程中产生的污水是不能够直接排放的，不然会对土壤造成污染和破坏，建筑污水在排放之前必须要经过相应的处理。
为了处理建筑废水，本领域技术人员研发了相应的沉淀和过滤系统，然而现有的沉淀和过滤系统对于废水实施沉淀的时间较长，沉淀的效果也有待于提升，并不能够满足越来越高的使用需求。
发明内容
本发明的目的是为了解决上述问题，设计了一种建筑废水、污水智能过滤回收处理装置。
实现上述目的本发明的技术方案为，一种建筑废水、污水智能过滤回收处理装置，包括沉淀池一、沉淀池二以及污水过滤设备，所述沉淀池一一侧的地面上固定安装污水排放管道，所述沉淀池一另一侧的地面上固定安装抽水泵一，所述污水排放管道的端口伸入沉淀池一内，所述抽水泵的进水口连接软管一，所述软高一伸入沉淀池一内，所述抽水泵的出水口连接软管二，所述软管二伸入沉淀池二中，所述污水过滤设备的进水管与抽水泵二的出水口连接，所述抽水泵二的进水口连接不锈钢管，所述不锈钢管伸入沉淀池二中，
所述沉淀池一的底面为圆锥形面，圆锥形面的最低处固定安装排放口，所述排放口上固定安装电池阀一，所述沉淀池一内固定安装隔板，所述隔板是一边向下倾斜的斜板，所述隔板向下倾斜的一边上设有挡板，所述隔板的另外三边均与沉淀池一的侧壁固定连接，所述挡板一边与隔板固定连接，另一边相对于隔板向下倾斜，所述挡板与沉淀池一的侧壁之间形成矩形开口，所述矩形开口处固定安装照射灯和光照传感器一，所述照射灯的灯光穿过污水照射在光照传感器上，所述隔板下表面与沉淀池一底面之间固定安装透明的树脂管和不透明的金属管，所述树脂管内固定安装LED灯管，所述金属管面向树脂管的侧表面上加工有若干透光口，所述透光口处固定安装光照传感器二，所述光照传感器二采用防水的透明树脂外壳包裹;
所述沉淀池二的深度不超过沉淀池一深度的四分之三，所述沉淀池二的底面为斜面，所述斜面的最低处通过弯管与沉淀池一的侧壁连接并与沉淀池一的内腔连通，所述弯管上安装电磁阀二，所述沉淀池二内固定安装倒圆锥形隔板，倒圆锥形隔板的最低处固定安装过水口;
所述光照传感器一和光照传感器二通过数据采集仪与电脑主机连接，所述照射灯和LED灯管分别通过继电器与电源连接，所述电磁阀一和电磁阀二分别通过继电器与电源连接，所述继电器与电脑主机连接。
所述树脂管的两端分别与隔板下表面和沉淀池一底面固定连接，所述树脂管与隔板下表面的连接处和树脂管与沉淀池一底面的连接处均进行防水密封处理。
所述金属管的两端分别与隔板下表面和沉淀池一底面固定连接，所述金属管与隔板下表面的连接处和金属管与沉淀池一底面的连接处均进行防水密封处理。
所述过水口包括圆管和圆锥面，所述圆管通过圆锥面与倒圆锥形隔板连接。
所述挡板与沉淀池一的侧壁之间的距离为五到十厘米。
所述照射灯和光照传感器一均位于矩形开口上方。
所述照射灯和光照传感器上均设有防水罩，所述防水罩为透明的半球形树脂防水罩。
所述不锈钢管为L形不锈钢管，所述不锈钢管的一端端口与抽水泵二的进水口固定连接，所述不锈钢管二的另一端端口竖直向下伸入沉淀池二中。
所述不锈钢管的另一端端口处固定安装过滤罩，所述过滤罩内固定安装多层过滤网，多层过滤网从下到上网眼逐渐减少。
所述污水过滤设备的进水管上固定安装手动阀门和流量计。
有益效果
利用本发明的技术方案制作的建筑废水、污水智能过滤回收处理装置，其具有如下优点：
1、本装置在原有沉淀池的结构基础上，通过添加不同形状的隔板和挡板来提升沉淀效果，对原有沉淀池的结构改动较小，改造成本低，有利于大规模推广和使用;
2、本装置利用光照传感器受到光照后会，根据光照强度发出不同模拟信号的特点来检测沉淀池一中水质的沉淀效果和池底沉淀泥沙的厚度，检测结构简单实用;
3、本装置利用沉淀池二对污水进行进一步的沉淀，并通过倒圆锥形隔板阻挡池底的沉淀物由于水流冲击而被重新扬起，有效了提升了沉淀效果;
4、本装置通过弯管将沉淀池二的底面与沉淀池一的侧壁连通，利用沉淀池二中沉淀后产生的悬浮液对沉淀池一的底面进行冲洗，提高了污水的利用效率，同时节约了水资源。（发明人孙素晶）
