申请日2020.04.29
公开(公告)日2020.08.07
IPC分类号C02F9/14; C02F101/30
摘要

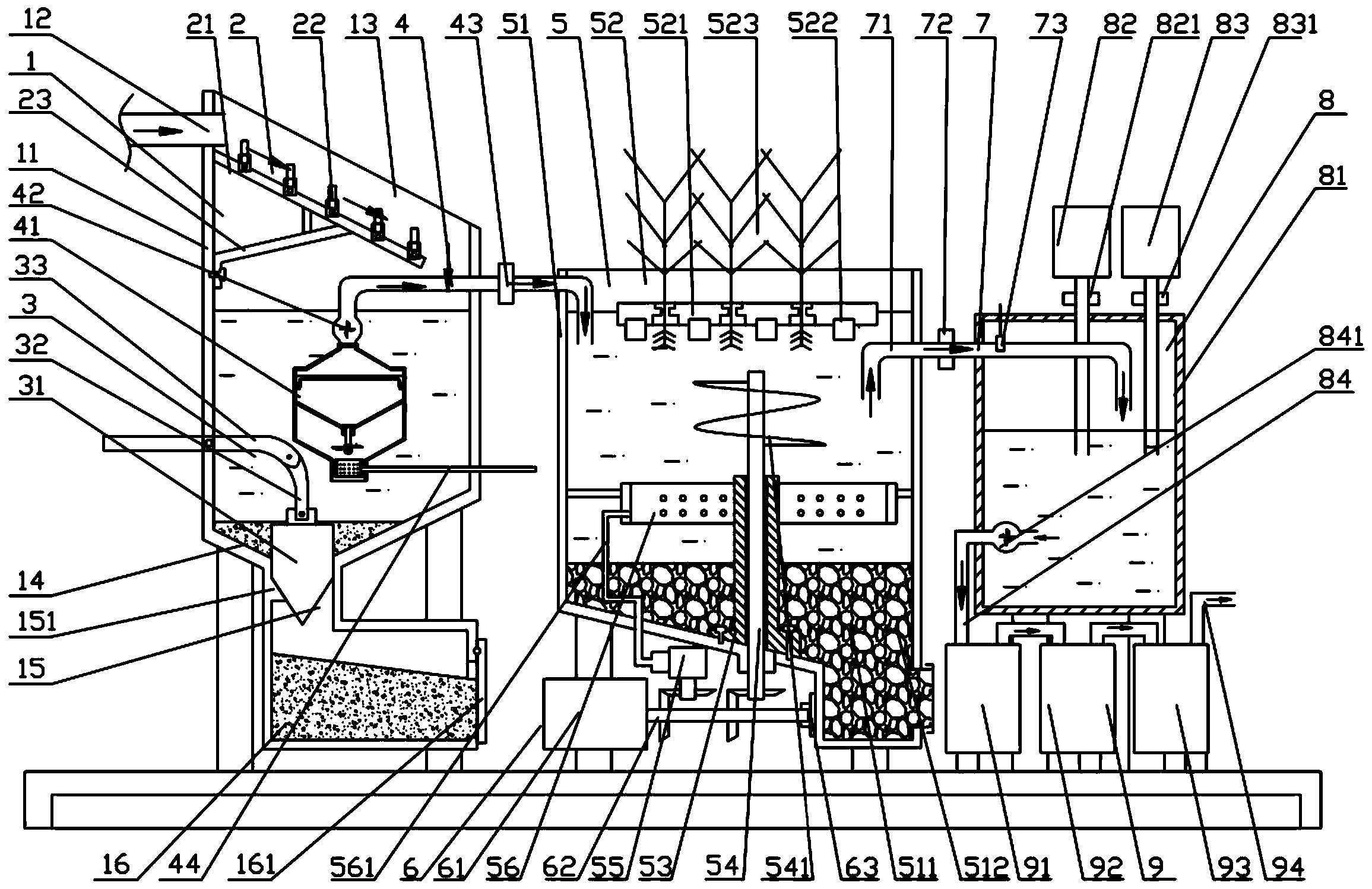

本发明公开了一种河道污水生态处理装置，它包括沉淀室、排污器、混凝器、生化转换室和驱动控制系统，混凝器将水从沉淀室本体引入生化转换室，转化室罐体上部设置有生物净化悬浮器、下部设置有散气圆圈、底部设置有隔断体，生物净化悬浮器包括悬浮器本体，悬浮器本体内部设置有种植有水生植物的种植槽，转化室罐体内部插入搅拌转轴，搅拌转轴上设置有回旋叶片，搅拌转轴可在隔断体内旋转，散气圆圈侧部设置有管路与气泵相连接，转化室罐体底部内腔放入含好氧细菌的污泥且在污泥上种植藻类作物。本发明通过设置生化转换室，能够有效消除污水内富营养物质，且结构合理，使用方便。本发明适合在污水处理中广泛应用。
权利要求书
1.一种河道污水生态处理装置，其特征在于：它包括沉淀室、排污器、混凝器、生化转换室和驱动控制系统，所述沉淀室包括沉淀室本体，所述沉淀室本体左侧上部设置有进水管、上部设置有上部开口、下部两端设置有底部斜面，两个所述底部斜面之间设置有通道，所述通道底部连通有泥沙室，所述通道内设置有通道定位凸起，所述排污器包括通过铰接方式依次连接的锥形体、连接杆和操作杆，所述锥形体位于所述通道内，使用时按下所述操作杆可带动所述锥形体向上运动、松开所述操作杆后所述锥形体落入所述通道内且通过所述通道定位凸起限位，所述混凝器将水从所述沉淀室本体引入所述生化转换室，所述生化转换室包括转化室罐体和设置在所述转化室罐体外部的气泵，所述转化室罐体上部设置有生物净化悬浮器、下部设置有散气圆圈、底部设置有隔断体，所述转化室罐体上部开口，所述生物净化悬浮器包括悬浮器本体，所述悬浮器本体内部设置有种植有水生植物的种植槽，所述悬浮器本体底部设置有排水塑料发泡增加浮力、侧部固定有防护橡胶圈，所述转化室罐体内部插入搅拌转轴，所述搅拌转轴上设置有回旋叶片，所述搅拌转轴可在所述隔断体内旋转，所述散气圆圈为内部中空且侧壁开设有散气孔的圆环形金属构件，所述散气圆圈侧部设置有管路与所述气泵相连接，转化室罐体底部内腔放入含好氧细菌的污泥且在污泥上种植藻类作物，所述转化室罐体底部设置有污泥存储区、右侧设置有污泥取出口，所述驱动控制系统包括驱动电机和由所述驱动电机驱动的电机轴，所述电机轴上设置有两组齿轮分别与所述气泵和所述搅拌转轴下方的齿轮配合以驱动所述气泵和所述搅拌转轴，所述电机轴右侧与安装于所述转化室罐体外侧壁的支撑架连接。
2.根据权利要求1所述的河道污水生态处理装置，其特征在于：它还包括格栅过滤体、连通器、中和室和底滤器，在所述沉淀室本体内上部且位于所述进水管下方设置有所述格栅过滤体，所述格栅过滤体包括过滤体底板、分别设置在所述过滤体底板两侧的第一侧板和第二侧板、设置在所述第一侧板和所述第二侧板之间的若干组过滤体格栅，所述过滤体格栅包括安装体和安装在所述安装体上的格栅，经所述格栅过滤体过滤后的液体从所述格栅过滤体的右侧流入所述沉淀室本体内，所述连通器将所述转化室罐体内的液体引入所述中和室，所述中和室包括中和室本体、设置在所述中和室本体上方的酸性溶液储存罐和碱性溶液存储罐，所述中和室本体左侧下部连通有中和室输出管，所述底滤器包括通过管路串联的第一过滤桶、第二过滤桶和第三过滤桶，所述第一过滤桶上部与所述中和室输出管相连接，所述第一过滤桶内设置有由聚丙烯纤维压合而成的PP棉滤芯，所述第二过滤桶内存放有高密度活性炭，所述第三过滤桶内存放滤砂及麦饭石混合物且连接有底滤器出口，所述连通器包括连通器管体、第一电磁阀和PH值传感器，所述连通器管体左端伸入所述转化室罐体内的液体中、右端伸入所述中和室内且设置于所述中和室内的液体液面上方，所述转化室罐体内的液体液面高度高于所述中和室内的液体液面高度，所述连通器管体上设置有所述第一电磁阀和所述PH值传感器。
3.根据权利要求1所述的河道污水生态处理装置，其特征在于：所述混凝器包括连接管路、混凝器本体和第一水泵，所述连接管路一端与设置在所述沉淀室本体内液面以下的所述混凝器本体连接、另一端伸入所述生化转换室内液面以下，所述混凝器本体包括混凝器罐体、中间支架和旋杆，所述混凝器罐体顶部设置有混凝器出口、底部设置有混凝剂入口，所述混凝剂入口内设置有注药器和注药管,所述注药管注入药液，所述注药器为内侧圆环面具有开口且外侧圆面封闭的中空圆环，所述中间支架固连在所述混凝器罐体内壁上，所述中间支架中部设置有配合槽和设置在所述配合槽下部的过孔道，所述中间支架中部上方设置有与所述配合槽螺纹配合的压紧旋盖，所述旋杆插入所述过孔道内，所述旋杆上方设置有定位盘面，所述定位盘面两侧设置有轴承且通过上部的所述压紧旋盖进行压紧固定，所述旋杆下方安装有涡轮盘，所述混凝器罐体内设置有筛网板，所述筛网板设置于所述中间支架上方，所述筛网板上设置有若干组筛孔，所述混凝器本体内部且位于所述中间支架以下为絮凝区，所述中间支架以上且于所述筛网板以下为沉降区，液体在所述絮凝区内充分反应，絮凝物在所述沉降区和所述絮凝区内由于重力作用落入所述混凝器罐体下部斜面后从所述注药器与所述混凝剂入口之间的缝隙流入所述排污器底部，完成絮凝的液体经过所述筛网板，在所述第一水泵的作用下将水从所述混凝器引入所述生化转换室，所述连接管路上设置有第二电磁阀。
4.根据权利要求1所述的河道污水生态处理装置，其特征在于：所述酸性溶液储存罐的出口管路和碱性溶液存储罐的出口管路上分别设置有第三电磁阀和第四电磁阀，所述第三电磁阀和所述第四电磁阀可根据所述PH值传感器探测的液体PH值控制投入的溶液计量。
5.根据权利要求1所述的河道污水生态处理装置，其特征在于：所述过滤体底板下部固连有加强支架，所述加强支架另一端与所述沉淀室本体左侧壁固连。
6.根据权利要求1所述的河道污水生态处理装置，其特征在于：所述连通器内且位于所述转化室罐体内液面以下设置有第二水泵。
7.根据权利要求1所述的河道污水生态处理装置，其特征在于：所述泥沙室右侧设置有可开合的取出口。
8.根据权利要求1-7中任一项所述的河道污水生态处理装置，其特征在于：所述格栅由具有间隙的若干组竖杆组成，所述过滤体格栅通过螺接方式固定于所述过滤体底板内。
9.根据权利要求1-7中任一项所述的河道污水生态处理装置，其特征在于：所述支撑架内设置有与所述电机轴配合的轴承。
10.根据权利要求1-7中任一项所述的河道污水生态处理装置，其特征在于：所述中和室输出管伸入所述中和室内的部分设置有加压泵。
说明书
河道污水生态处理装置
技术领域
本发明涉及水环境治理技术领域，具体地说是一种河道污水生态处理装置。
背景技术
近几年来，由于工业迅速发展，人口剧增，城乡化加重，环境严重污染，我国许多水体的富营养化程度加剧，造成严重水质恶化，直接影响了水体的质量和可利用度，并危害着牲畜和人类的健康。同许多湖泊、湖湾、河道污染严重，水体发黑、产生难闻异味，严重影响环境、生态景观，给人们的生活带来了诸多不便。因此，人们都在寻求一种既能削减水体富营养化负荷，又不影响生态景观或又能达到改善和美化环境的解决办法。
发明内容
本发明要解决的技术问题，是提供一种河道污水生态处理装置，能够解决现有技术中所存在的上述问题。
为达到上述目的，本发明的技术方案是这样实现的：
一种河道污水生态处理装置，它包括沉淀室、排污器、混凝器、生化转换室和驱动控制系统，所述沉淀室包括沉淀室本体，所述沉淀室本体左侧上部设置有进水管、上部设置有上部开口、下部两端设置有底部斜面，两个所述底部斜面之间设置有通道，所述通道底部连通有泥沙室，所述通道内设置有通道定位凸起，所述排污器包括通过铰接方式依次连接的锥形体、连接杆和操作杆，所述锥形体位于所述通道内，使用时按下所述操作杆可带动所述锥形体向上运动、松开所述操作杆后所述锥形体落入所述通道内且通过所述通道定位凸起限位，所述混凝器将水从所述沉淀室本体引入所述生化转换室，所述生化转换室包括转化室罐体和设置在所述转化室罐体外部的气泵，所述转化室罐体上部设置有生物净化悬浮器、下部设置有散气圆圈、底部设置有隔断体，所述转化室罐体上部开口，所述生物净化悬浮器包括悬浮器本体，所述悬浮器本体内部设置有种植有水生植物的种植槽，所述悬浮器本体底部设置有排水塑料发泡增加浮力、侧部固定有防护橡胶圈，所述转化室罐体内部插入搅拌转轴，所述搅拌转轴上设置有回旋叶片，所述搅拌转轴可在所述隔断体内旋转，所述散气圆圈为内部中空且侧壁开设有散气孔的圆环形金属构件，所述散气圆圈侧部设置有管路与所述气泵相连接，转化室罐体底部内腔放入含好氧细菌的污泥且在污泥上种植藻类作物，所述转化室罐体底部设置有污泥存储区、右侧设置有污泥取出口，所述驱动控制系统包括驱动电机和由所述驱动电机驱动的电机轴，所述电机轴上设置有两组齿轮分别与所述气泵和所述搅拌转轴下方的齿轮配合以驱动所述气泵和所述搅拌转轴，所述电机轴右侧与安装于所述转化室罐体外侧壁的支撑架连接。
作为限定，它还包括格栅过滤体、连通器、中和室和底滤器，在所述沉淀室本体内上部且位于所述进水管下方设置有所述格栅过滤体，所述格栅过滤体包括过滤体底板、分别设置在所述过滤体底板两侧的第一侧板和第二侧板、设置在所述第一侧板和所述第二侧板之间的若干组过滤体格栅，所述过滤体格栅包括安装体和安装在所述安装体上的格栅，经所述格栅过滤体过滤后的液体从所述格栅过滤体的右侧流入所述沉淀室本体内，所述连通器将所述转化室罐体内的液体引入所述中和室，所述中和室包括中和室本体、设置在所述中和室本体上方的酸性溶液储存罐和碱性溶液存储罐，所述中和室本体左侧下部连通有中和室输出管，所述底滤器包括通过管路串联的第一过滤桶、第二过滤桶和第三过滤桶，所述第一过滤桶上部与所述中和室输出管相连接，所述第一过滤桶内设置有由聚丙烯纤维压合而成的PP棉滤芯，所述第二过滤桶内存放有高密度活性炭，所述第三过滤桶内存放滤砂及麦饭石混合物且连接有底滤器出口，所述连通器包括连通器管体、第一电磁阀和PH值传感器，所述连通器管体左端伸入所述转化室罐体内的液体中、右端伸入所述中和室内且设置于所述中和室内的液体液面上方，所述转化室罐体内的液体液面高度高于所述中和室内的液体液面高度，所述连通器管体上设置有所述第一电磁阀和所述PH值传感器。
作为另一种限定，所述混凝器包括连接管路、混凝器本体和第一水泵，所述连接管路一端与设置在所述沉淀室本体内液面以下的所述混凝器本体连接、另一端伸入所述生化转换室内液面以下，所述混凝器本体包括混凝器罐体、中间支架和旋杆，所述混凝器罐体顶部设置有混凝器出口、底部设置有混凝剂入口，所述混凝剂入口内设置有注药器和注药管,所述注药管注入药液，所述注药器为内侧圆环面具有开口且外侧圆面封闭的中空圆环，所述中间支架固连在所述混凝器罐体内壁上，所述中间支架中部设置有配合槽和设置在所述配合槽下部的过孔道，所述中间支架中部上方设置有与所述配合槽螺纹配合的压紧旋盖，所述旋杆插入所述过孔道内，所述旋杆上方设置有定位盘面，所述定位盘面两侧设置有轴承且通过上部的所述压紧旋盖进行压紧固定，所述旋杆下方安装有涡轮盘，所述混凝器罐体内设置有筛网板，所述筛网板设置于所述中间支架上方，所述筛网板上设置有若干组筛孔，所述混凝器本体内部且位于所述中间支架以下为絮凝区，所述中间支架以上且于所述筛网板以下为沉降区，液体在所述絮凝区内充分反应，絮凝物在所述沉降区和所述絮凝区内由于重力作用落入所述混凝器罐体下部斜面后从所述注药器与所述混凝剂入口之间的缝隙流入所述排污器底部，完成絮凝的液体经过所述筛网板，在所述第一水泵的作用下将水从所述混凝器引入所述生化转换室，所述连接管路上设置有第二电磁阀。
作为另一种限定，所述酸性溶液储存罐的出口管路和碱性溶液存储罐的出口管路上分别设置有第三电磁阀和第四电磁阀，所述第三电磁阀和所述第四电磁阀可根据所述PH值传感器探测的液体PH值控制投入的溶液计量。
作为另一种限定，所述过滤体底板下部固连有加强支架，所述加强支架另一端与所述沉淀室本体左侧壁固连。
作为另一种限定，所述连通器内且位于所述转化室罐体内液面以下设置有第二水泵。
作为另一种限定，所述泥沙室右侧设置有可开合的取出口。
作为另一种限定，所述格栅由具有间隙的若干组竖杆组成，所述过滤体格栅通过螺接方式固定于所述过滤体底板内。
作为更进一步的限定，所述支撑架内设置有与所述电机轴配合的轴承。
作为另一种限定，所述中和室输出管伸入所述中和室内的部分设置有加压泵。
本发明由于采用了上述的结构，其与现有技术相比，所取得的技术进步在于：
(1)本发明的河道污水生态处理装置的转化室罐体底部内腔放入含好氧细菌的污泥，在其上种植藻类作物，藻类作物光合作用产生氧气供好氧细菌消耗，好氧细菌分解水中的有机污染物，产生二氧化碳供藻类光合作用，同时菌落起到凝聚作用，将固体物沉降，同时回旋叶片在电机带动转轴工作下，对其内液体进行搅拌，此时气泵向转化室罐体内注入空气，可实现曝气操作，使其反应充分，提高沉降效果，其中悬浮器本体的种植槽内部种植水生植物(例如水芹菜、水葫芦、睡莲等)，高等水生植物生长过程中吸收大量的氮、磷等物质，悬浮器本体底部设置有排水塑料发泡增加浮力，同时悬浮器本体侧部固定有防护橡胶圈，可有效防止撞击损坏;
(2)本发明的河道污水生态处理装置通过设置排污器，使用状态下锥形体位于通道内，当需要排泥沙时只需按下操作杆，锥形体向上运动，泥沙流入泥沙室内，松开操作杆后锥形体落入通道内，此时开启取出口即可将泥沙沉淀物取出;
(3)本发明的河道污水生态处理装置通过设置底滤器，第一过滤桶内设置有PP棉滤芯，由聚丙烯纤维压合而成，经过第一过滤桶后对液体进行了初级过滤，去除大颗粒污染物，第二过滤桶内存放有高密度活性炭，高密度活性炭用来吸附重金属离子及有机分子等污染物，第三过滤桶内存放滤砂及麦饭石混合物，滤砂可以过滤去除水中的部分杂质，而麦饭石不仅具有净化水质的作用, 而且还具有改善水质的作用;
(4)本发明的河道污水生态处理装置通过设置格栅过滤体，可用于拦截和过滤树叶、塑料袋、木屑等污染物，格栅过滤体上的杂物可定期从上部开口进行清理;
(5)本发明的河道污水生态处理装置在使用时，从进水管内注入污水，首先污水沿过滤体底板向下流入沉淀室本体内，期间可经过格栅进行杂物的过滤，在沉淀室本体内进行沉淀后，泥沙沉淀于底部斜面上方，同时从沉淀室本体中层吸取污水进入混凝器内，在混凝器内混凝剂作用下进行混凝，污染物形成大颗粒且在重力作用下流入排污器内，同时水在第一水泵作用下注入生化转换室内，在生化转换室内进行有机分解，消除污水内富营养物质，然后污水从连通器流入中和室进行酸碱中和后，依次经过底滤器的第一过滤桶、第二过滤桶和第三过滤桶以完成过滤。
综上，本发明通过设置生化转换室，能够有效消除污水内富营养物质，且结构合理，使用方便。本发明适合在污水处理中广泛应用。（发明人邢学兴）
