申请日2018.04.28
公开(公告)日2019.01.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种医疗专用多级污水处理设备，包括设备主壳体，设备主壳体内依次设有一级反应区、二级反应区、混凝沉淀区、高效沉淀区、高效过滤区、配套设备区，一级反应区内设有推流器和生化填料;所述二级反应区内设有填料;混凝沉淀区内的底部设有回流泵;高效沉淀区内设有高效斜管填料;高效过滤区内设有上部布水管、高效过滤材料和反冲洗管道;配套设备区内设有曝气风机、PLC控制柜和紫外消毒器。本实用新型通过各种净化、过滤设备进行有效整合并集成在一个设备主壳体内，依据污水特性设置处理目标明确的功能区域，在确保污水稳定达标排放的同时又节约用地、管理便捷，减少对环境的污染。
权利要求书
1.一种医疗专用多级污水处理设备，包括设备主壳体，其特征在于：所述设备主壳体内依次设有一级反应区、二级反应区、混凝沉淀区、高效沉淀区、高效过滤区、配套设备区，所述一级反应区的一端设有进水口且该进水口设置有防虹吸进水槽，所述一级反应区、所述二级反应区、所述混凝沉淀区和所述高效沉淀区内分别设有底部布水管，所述一级反应区内设有推流器和一级组合填料，所述一级反应区内的多条所述底部布水管的上端与所述防虹吸进水槽的下端连接，所述防虹吸进水槽的上端与多条进水管的出口连接，所述推流器设于所述一级反应区内的底部并用于推动所述一级反应区内的水快速流动，所述一级组合填料设于所述一级反应区内的中部;所述二级反应区、所述混凝沉淀区和所述高效沉淀区内分别设有高效曝气管，所述二级反应区内的所述底部布水管的上端进水口与所述一级反应区的出水口连接，所述二级反应区内设有二级组合填料，所述二级反应区内的出水口设有填料网格出水罩;所述混凝沉淀区内的所述底部布水管的上端进水口与所述二级反应区的出水口连接，所述混凝沉淀区内的底部设有用于将污泥泵送到所述一级反应区内的回流泵;所述高效沉淀区内的所述底部布水管的上端进水口与所述混凝沉淀区的出水口连接，所述高效沉淀区内设有高效斜管填料;所述高效过滤区内设有上部布水管、高效过滤材料和反冲洗管道，所述上部布水管的进水口与所述高效沉淀区的出水口连接;所述配套设备区内设有曝气风机、PLC控制柜和紫外消毒器，所述曝气风机的控制输入端、所述回流泵的控制输入端、所述推流器的控制输入端分别与所述PLC控制柜的控制输出端连接，所述曝气风机的出风口通过风管与所述高效曝气管连接，所述高效过滤区的出水口与所述紫外消毒器的进水口连接，所述紫外消毒器的出水口为所述医疗专用多级污水处理设备的出水口。
2.根据权利要求1所述的医疗专用多级污水处理设备，其特征在于：所述配套设备区内还设有用于对混凝反应区加药的全自动加药系统和防水通气罩，所述全自动加药系统的控制输入端与所述PLC控制柜的控制输出端连接。
3.根据权利要求1或2所述的医疗专用多级污水处理设备，其特征在于：所述设备主壳体为碳钢壳体、不锈钢壳体或玻璃钢壳体。
4.根据权利要求1或2所述的医疗专用多级污水处理设备，其特征在于：所述设备主壳体为地上式壳体或地埋式壳体。
5.根据权利要求1或2所述的医疗专用多级污水处理设备，其特征在于：所述设备主壳体上与所述一级反应区、所述二级反应区、所述混凝沉淀区、所述高效沉淀区对应的位置分别设有排空管道，所述设备主壳体上与所述高效过滤区对应的位置设有与所述紫外消毒器的进水口连接的出水管。
6.根据权利要求1或2所述的医疗专用多级污水处理设备，其特征在于：所述填料网格出水罩为不锈钢罩，其孔径小于所述二级反应区内的二级组合填料直径。
7.根据权利要求1或2所述的医疗专用多级污水处理设备，其特征在于：所述高效沉淀区内的高效斜管填料为逆向装填、高度为1米的PVC填料。
8.根据权利要求1或2所述的医疗专用多级污水处理设备，其特征在于：所述高效过滤区的高效过滤材料为平铺装填的棕榈。
说明书
一种医疗专用多级污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种医疗专用多级污水处理设备。
背景技术
医疗污水来自医院，其生化指标与生活污水相近，但含有大量的病原细菌和化学药剂，对环境的影响更大，危害也更大，普通处理工艺的集成式设备难以在水利条件、工艺稳定性上满足，若采用混凝土构筑物在设计合理的前提下虽然能满足污水达标排放需求，但其缺陷是占用大量用地、工艺运行管理操作要求高，不符合医疗机构实际可使用土地承载能力和环保专业人员。所以，如何在确保医疗机构污水稳定达标排放的同时又节约用地、管理便捷，是目前本技术领域人员亟待解决的问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种医疗专用多级污水处理设备。
本实用新型通过以下技术方案来实现上述目的：
一种医疗专用多级污水处理设备，包括设备主壳体，所述设备主壳体内依次设有一级反应区、二级反应区、混凝沉淀区、高效沉淀区、高效过滤区、配套设备区，所述一级反应区的一端设有进水口且该进水口设置有防虹吸进水槽，所述一级反应区、所述二级反应区、所述混凝沉淀区和所述高效沉淀区内分别设有底部布水管，所述一级反应区内设有推流器和一级组合填料，所述一级反应区内的多条所述底部布水管的上端与所述防虹吸进水槽的下端连接，所述防虹吸进水槽的上端与多条进水管的出口连接，所述推流器设于所述一级反应区内的底部并用于推动所述一级反应区内的水快速流动，所述一级组合填料设于所述一级反应区内的中部;所述二级反应区、所述混凝沉淀区和所述高效沉淀区内分别设有高效曝气管，所述二级反应区内的所述底部布水管的上端进水口与所述一级反应区的出水口连接，所述二级反应区内设有二级组合填料，所述二级反应区内的出水口设有填料网格出水罩;所述混凝沉淀区内的所述底部布水管的上端进水口与所述二级反应区的出水口连接，所述混凝沉淀区内的底部设有用于将污泥泵送到所述一级反应区内的回流泵;所述高效沉淀区内的所述底部布水管的上端进水口与所述混凝沉淀区的出水口连接，所述高效沉淀区内设有高效斜管填料;所述高效过滤区内设有上部布水管、高效过滤材料和反冲洗管道，所述上部布水管的进水口与所述高效沉淀区的出水口连接;所述配套设备区内设有曝气风机、PLC控制柜和紫外消毒器，所述曝气风机的控制输入端、所述回流泵的控制输入端、所述推流器的控制输入端分别与所述PLC控制柜的控制输出端连接，所述曝气风机的出风口通过风管与所述高效曝气管连接，所述高效过滤区的出水口与所述紫外消毒器的进水口连接，所述紫外消毒器的出水口为所述医疗专用多级污水处理设备的出水口。
上述结构中，一级反应区的防虹吸进水槽、布水管、推流器和组合填料，二级反应区的高效曝气管、布水管、组合填料和填料网格出水罩，混凝沉淀区的高效曝气管、布水管和回流泵，高效沉淀区的高效曝气管、布水管、高效斜管填料，高效过滤区的布水管、高效过滤材料和反冲洗管道，配套设备区的曝气风机、PLC控制柜和紫外消毒器，均采用现有技术中的常规部件或材料，相互连接结构也为常规连接结构;一级组合填料和二级组合填料均采用普通的悬挂式填料，其结构是将塑料圆片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布，内圈是雪花状塑料枝条，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率，使水气生物膜得到充分交换，使水中的有机物得到高效处理;防虹吸进水槽可以改善同类设备进水虹吸导致的进水不稳定情况;各区的填料能有效增强同比池容的反应效果，保证出水有效达标;布水管的设置可以改善同类设备易出现的反应区布水不均匀、污水短流导致的处理水力停留时间缩短进而影响处理效果的问题;配套设备区内安装紫外线消毒器、曝气风机和PLC控制柜，无需在设备外单独设置污水处理配套工艺设备用房，有效减小占地面积;本实用新型的重点是将各部件和原料进行有效整合并集成在一个设备主壳体内，实现排水稳定达标且节约用地的目的。
进一步，所述配套设备区内还设有用于对混凝反应区加药的全自动加药系统和防水通气罩，所述全自动加药系统的控制输入端与所述PLC控制柜的控制输出端连接。
根据应用需要，所述设备主壳体为碳钢壳体、不锈钢壳体或玻璃钢壳体。
根据应用需要，所述设备主壳体为地上式壳体或地埋式壳体。
进一步，所述设备主壳体上与所述一级反应区、所述二级反应区、所述混凝沉淀区、所述高效沉淀区对应的位置分别设有排空管道，所述设备主壳体上与所述高效过滤区对应的位置设有与所述紫外消毒器的进水口连接的出水管。
具体地，所述填料网格出水罩为不锈钢罩，其孔径小于所述二级反应区内的二级组合填料直径。
具体地，所述高效沉淀区内的高效斜管填料为逆向装填、高度为1米的PVC 填料。
具体地，所述高效过滤区的高效过滤材料为平铺装填的棕榈。

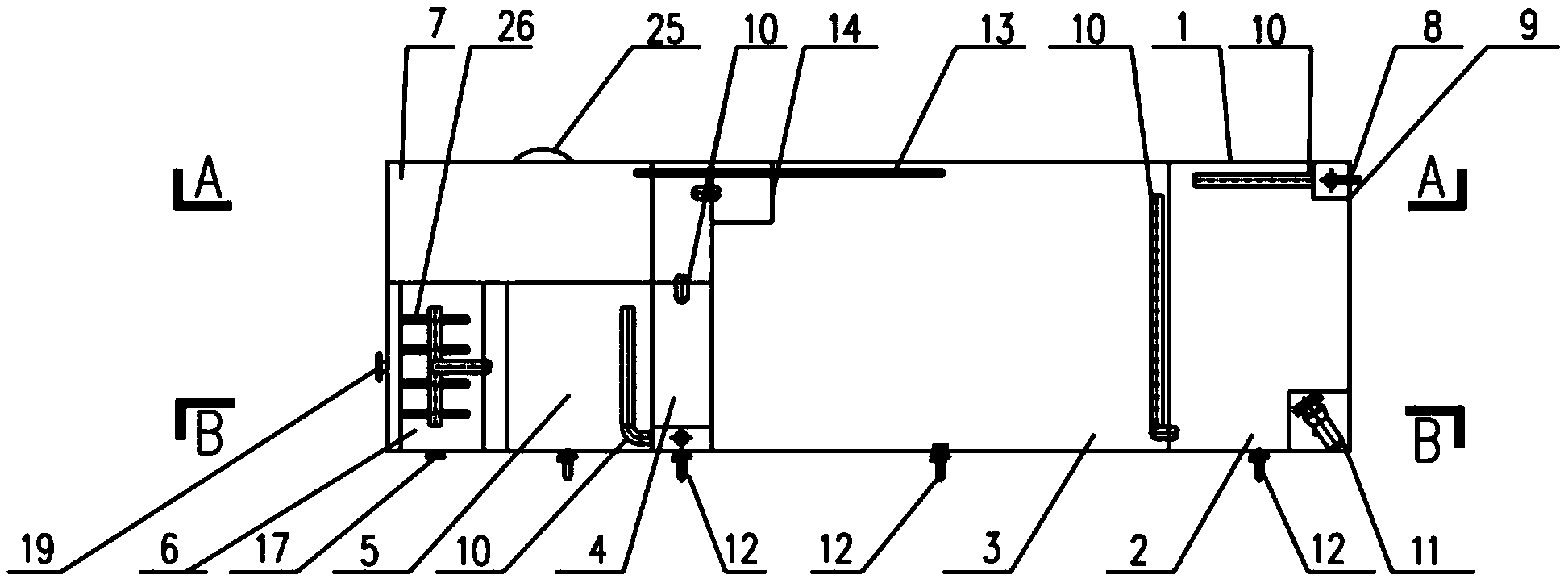

本实用新型的有益效果在于：
本实用新型通过将防虹吸进水槽、布水管、高效曝气管、各种填料、紫外消毒器和PLC控制柜进行有效整合并集成在一个设备主壳体内，依据污水特性设置处理目标明确的功能区域，在确保污水稳定达标排放的同时又节约用地、管理便捷，减少对环境的污染。
