申请日2018.02.07
公开(公告)日2019.01.18
IPC分类号C02F9/08
摘要
本实用新型公开了一种多重环保生物水处理装置，包括顶板，所述顶板底端左侧设有搅拌筒，所述搅拌筒内设有旋转轴，所述旋转轴外壁上均匀分布有多个搅拌叶片，所述旋转轴顶端贯穿顶板且端头处套设有第一锥齿轮，所述第一锥齿轮右端传动连接有第二锥齿轮，所述第二锥齿轮右端与电动机转头固定连接，所述电动机设于电机座上，所述电机座底端与顶板固定连接，所述顶板顶端左侧设有药剂筒，所述药剂筒底端右侧设有电子阀，所述电子阀底端贯穿顶板并与搅拌筒相连通，所述搅拌筒左侧上部设有进水管，所述搅拌筒内的下部设有过滤板。本实用新型结构紧凑、设计合理，能够对生物水进行双重杀菌处理，杀菌更彻底且过滤板易于更换。
权利要求书

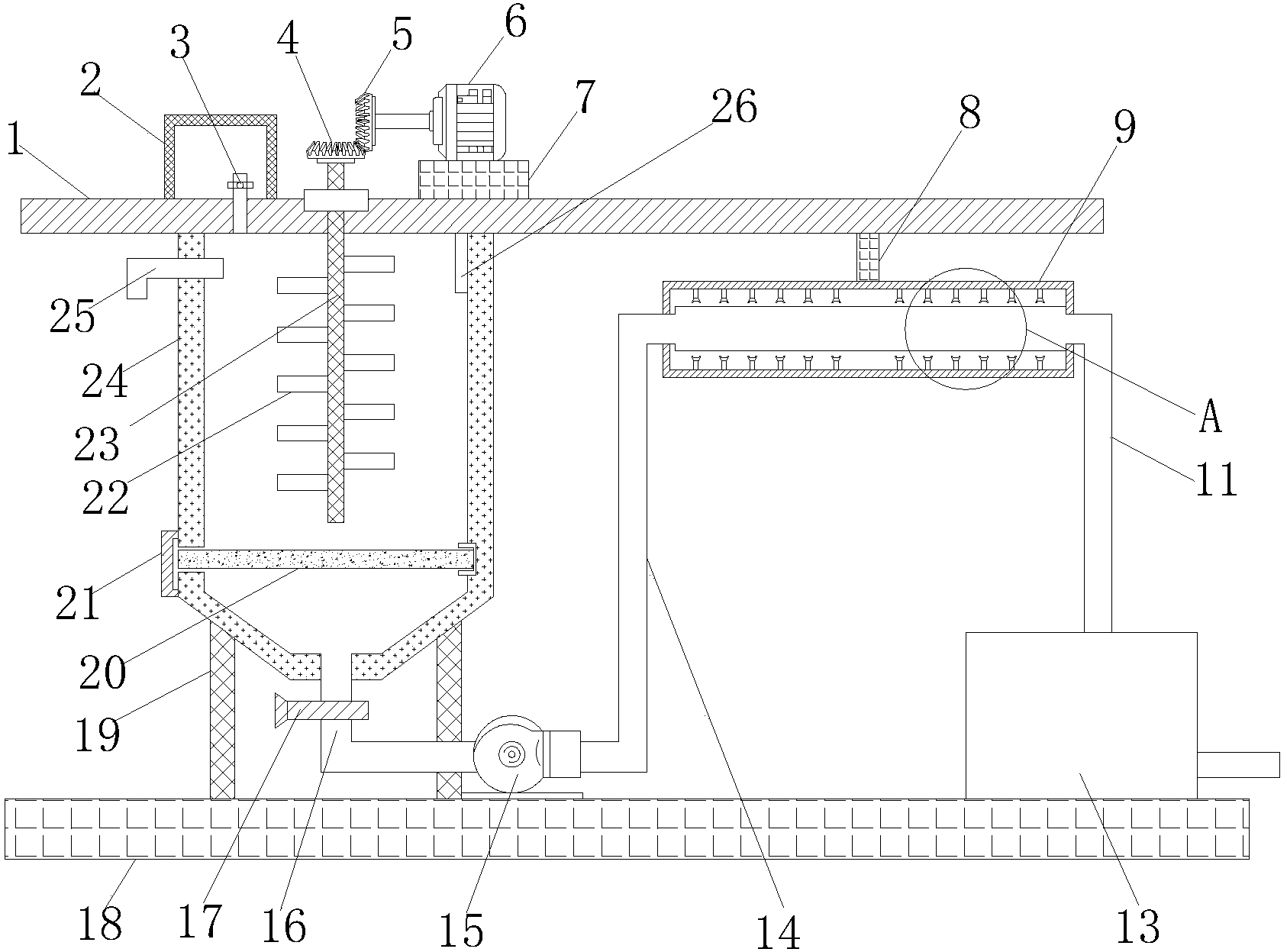

1.一种多重环保生物水处理装置，其特征在于：包括顶板(1)，所述顶板(1)底端左侧设有搅拌筒(24)，所述搅拌筒(24)内设有旋转轴(23)，所述旋转轴(23)外壁上均匀分布有多个搅拌叶片(22)，所述旋转轴(23)顶端贯穿顶板(1)且端头处套设有第一锥齿轮(4)，所述第一锥齿轮(4)右端传动连接有第二锥齿轮(5)，所述第二锥齿轮(5)右端与电动机(6)转头固定连接，所述电动机(6)设于电机座(7)上，所述电机座(7)底端与顶板(1)固定连接，所述顶板(1)顶端左侧设有药剂筒(2)，所述药剂筒(2)底端右侧设有电子阀(3)，所述电子阀(3)底端贯穿顶板(1)并与搅拌筒(24)相连通，所述搅拌筒(24)左侧上部设有进水管(25)，所述搅拌筒(24)内的下部设有过滤板(20)，所述过滤板(20)左端贯穿搅拌筒(24)左侧壁且端头处设有滤板盖(21)，所述搅拌筒(24)底端两侧均设有支架(19)，两个所述支架(19)底端设有底板(18);所述搅拌筒(24)底端中部设有出水口(16)，所述出水口(16)中部设有阀门(17)，所述出水口(16)右端与水泵(15)相连通，所述水泵(15)底端与底板(18)固定连接，所述水泵(15)右端连通有进水管(14)，所述进水管(14)右端连通有玻璃管(10)，所述玻璃管(10)设置在壳体(9)内，所述壳体(9)顶端中部设有固定块(8)，所述固定块(8)顶端与顶板(1)固定连接，所述壳体(9)内的顶端和底端均排布有紫外线灯(12);所述玻璃管(10)右端连通有出水管(11)，所述出水管(11)底端设有水箱(13)，所述水箱(13)底端与底板(18)固定连接。
2.根据权利要求1所述的一种多重环保生物水处理装置，其特征在于：所述搅拌筒(24)右侧壁上设有水位传感器(26)，所述水位传感器(26)分别与电子阀(3)、电动机(6)电连接。
3.根据权利要求1所述的一种多重环保生物水处理装置，其特征在于：所述搅拌筒(24)内右侧下部设有与过滤板(20)相匹配的凹槽。
4.根据权利要求1所述的一种多重环保生物水处理装置，其特征在于：所述滤板盖(21)铰接于搅拌筒(24)的左侧壁上。
5.根据权利要求1所述的一种多重环保生物水处理装置，其特征在于：所述旋转轴(23)与顶板(1)连接处套设有轴承。
6.根据权利要求1所述的一种多重环保生物水处理装置，其特征在于：所述电动机(6)通过螺栓与电机座(7)固定连接。
说明书
一种多重环保生物水处理装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种多重环保生物水处理装置。
背景技术
目前市场上的生物水处理装置都为普通的过滤式结构，单一的过滤结构不能除去水中的病毒、细菌以及色素，过滤装置为一个整体，长时间用过滤装置就会堵塞，导致水质中产生大量的细菌，普通的污水处理装置不能对水中的重金属进行处理，即使能对重金属处理，但是设备的价格比较昂贵，而且设备体积比较大，运输起来不方便，在污水处理时也不能完全的将污水处理干净。
经检索，中国专利授权公告号为CN205973977U公开了一种IBR 生物水处理装置，包括外壁，在所述外壁中设有内隔墙和隔板，其将所述外壁围成的池体分隔成中部的生物反应区和三相分离区，所述三相分离区设置在所述生物反应区的两边或四周;在所述外壁的侧壁的上部开设有清水连续出水管，所述清水出水管的远离所述外壁的一端与活性砂过滤系统连接，在所述生物反应区中设置有连续进水管，在所述生物反应区的底部设有排泥管。
现有的IBR生物水处理装置存在以下不足之处：该装置采用整体的过滤结构，长时间使用容易导致滤渣阻塞过滤装置且难以更换过滤板，对使用者造成极大的不便，采用生物反应杀菌装置，杀菌不彻底。
实用新型内容
本实用新型的目的在于提供一种多重环保生物水处理装置，具备结构紧凑、设计合理，能够对生物水进行双重杀菌处理的优点，解决了杀菌不彻底，过滤板难以更换易导致阻塞装置的问题。
根据本实用新型实施例的一种多重环保生物水处理装置，包括顶板，所述顶板底端左侧设有搅拌筒，所述搅拌筒内设有旋转轴，所述旋转轴外壁上均匀分布有多个搅拌叶片，所述旋转轴顶端贯穿顶板且端头处套设有第一锥齿轮，所述第一锥齿轮右端传动连接有第二锥齿轮，所述第二锥齿轮右端与电动机转头固定连接，所述电动机设于电机座上，所述电机座底端与顶板固定连接，所述顶板顶端左侧设有药剂筒，所述药剂筒底端右侧设有电子阀，所述电子阀底端贯穿顶板并与搅拌筒相连通，所述搅拌筒左侧上部设有进水管，所述搅拌筒内的下部设有过滤板，所述过滤板左端贯穿搅拌筒左侧壁且端头处设有滤板盖，所述搅拌筒底端两侧均设有支架，两个所述支架底端设有底板;所述搅拌筒底端中部设有出水口，所述出水口中部设有阀门，所述出水口右端与水泵相连通，所述水泵底端与底板固定连接，所述水泵右端连通有进水管，所述进水管右端连通有玻璃管，所述玻璃管设置在壳体内，所述壳体顶端中部设有固定块，所述固定块顶端与顶板固定连接，所述壳体内的顶端和底端均排布有紫外线灯;所述玻璃管右端连通有出水管，所述出水管底端设有水箱，所述水箱底端与底板固定连接。
进一步的，所述搅拌筒右侧壁上设有水位传感器，所述水位传感器分别与电子阀、电动机电连接。
进一步的，所述搅拌筒内右侧下部设有与过滤板相匹配的凹槽。
进一步的，所述滤板盖铰接于搅拌筒的左侧壁上。
进一步的，所述旋转轴与顶板连接处套设有轴承。
进一步的，所述电动机通过螺栓与电机座固定连接。
本实用新型与现有技术相比具有的有益效果是：
1、通过旋转轴与旋转叶片的组合，能够将消毒药剂与生物水快速均匀混合，加快了反应速度;通过过滤板与滤板盖的组合，能够将生物水中的固态杂质过滤出来，并能够快速清除滤渣和更换过滤板;通过玻璃管与紫外线灯的组合，进一步消除生物水中的细菌，防止病毒的外流;
2、通过水位传感器与电子阀和电动机的组合，能够根据搅拌筒内的水位自动控制电动机和电子阀的开关，使用方便;滤板盖铰接于搅拌筒的左侧壁上，能够快速打开滤板盖，使用便捷;该装置结构紧凑、设计合理，能够对生物水进行双重杀菌处理，杀菌更彻底且过滤板易于更换。
