申请日2018.02.06
公开(公告)日2018.06.12
IPC分类号C02F11/12
摘要
本发明公开了一种城市污水深度净化装置，包括液压箱、电源箱、机盖和压缩装置，液压箱内部设置有高密度液体，液体上设置有液压盖，在机盖内设置有液压管道，液压管道和液体箱连通，在机盖下部固定有处理池，机盖的顶部设有电源箱，电源箱(和液压箱之间电连接，活塞固定在机盖下端，活塞下端设置有弹簧，本发明设计简单合理，操作简单方便，实用性很强，整个排污过程密封紧实，且效果很好，在使用的时候能最大限度的最污泥进行脱水处理，同时本设计采用智能电源供电，其利用三极管的温度特性结合功放元件实现了对输出的电压的自动调节功能，达到稳压的目的，增加了设备的稳定性。
权利要求书

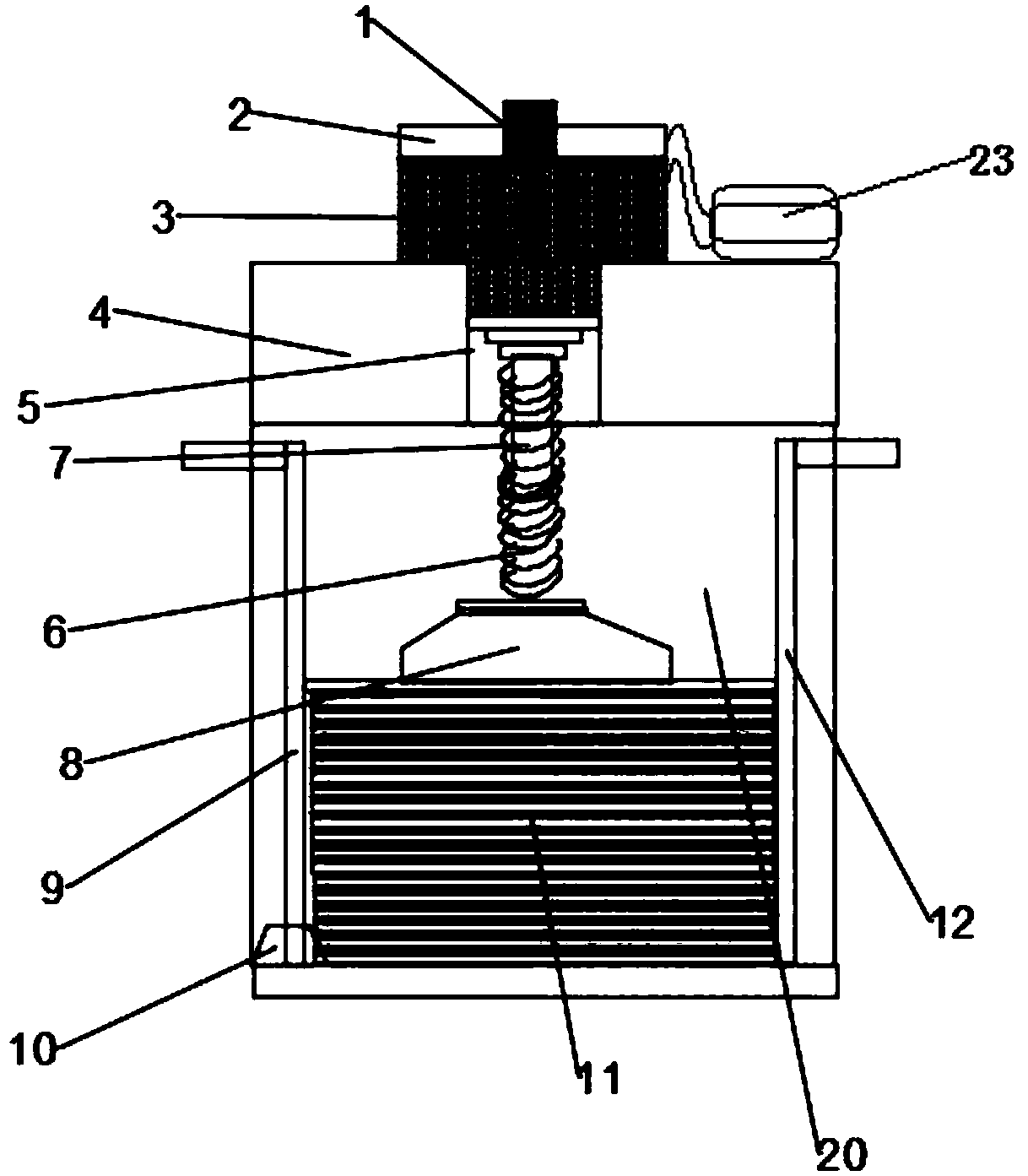

1.一种城市污水深度净化装置，其特征在于，包括液压箱(2)、电源箱(23)、机盖(4)和压缩装置(11)，液压箱(2)内部设置有高密度液体(3)，液体(3)上设置有液压盖(1)，在机盖(4)内设置有液压管道(5)，液压管道(5)和液体箱(2)连通，在机盖(4)下部固定有处理池(20)，机盖(4)的顶部设有电源箱(23)，电源箱(23和液压箱(2)之间电连接，活塞(7)固定在机盖(4)下端，活塞(7)下端设置有弹簧(6)，弹簧(6)下端连接压盘(8)，压盘(8)下端设置有压缩装置(11)，在压缩装置(11)左端设置有进口管道，在压缩装置(11)右端设置有出口管道(12)，压缩装置(11)是有多个压缩组件(21)组成，每个压缩组件(21)，下端设置有板框(19)，上端设置有压缩盖(13)，压缩盖(13)底部设置有出水孔(17)，在压缩盖(13)底端设置有进口管(14)和出口管(15)，进口管(14)和进口管道(9)连接，出口管(15)和出口管道(12)连接，压缩盖(13)和板框(19)之间的空隙是污泥空间(18)，固定杆(22)在同一竖直面上穿过压缩盖(13)和板框(19)。
2.根据权利要求1所述的城市污水深度净化装置，其特征在于，所述电源箱(23)包括电容C1、三极管V1、芯片IC2和芯片IC2，所述电容C1的一端连接整流桥T的端口2和芯片IC1的引脚1，整流桥T的端口1连接变压器W的绕组N2，变压器W的绕组N2的另一端连接整流桥T的端口3，变压器W的绕组N1连接220V交流电，电容C1的另一端连接电容C2、电容C3、电阻R2和三极管V1的集电极，电容C2的另一端连接三极管V1的集电极和芯片IC2的引脚4，三极管V1的集电极连接芯片IC1的引脚2，芯片IC2的引脚3连接电阻R1、电阻R4、芯片IC2的引脚7和负载W，三极管V1的基极连接电容C3的另一端和三极管V2的基极，三极管V2的发射极连接电阻R1的另一端，三极管V2的集电极连接电阻R2的另一端，芯片IC2的引脚2连接电阻R4的另一端和电阻R5，三极管V3的基极连接三极管V4的集电极和芯片IC2的引脚6，三极管V4的基极连接电阻R3和三极管V3的发射极，三极管V4的集电极连接电阻R3的另一端、电阻R5的另一端和负载W的另一端。
3.根据权利要求2所述的城市污水深度净化装置，其特征在于，所述芯片IC1的型号为LM7812。
4.根据权利要求2所述的城市污水深度净化装置，其特征在于，所述电阻R2为可调电阻。
5.根据权利要求2所述的城市污水深度净化装置，其特征在于，所述芯片IC2的型号为F007C。
6.根据权利要求1所述的城市污水深度净化装置，其特征在于，所述压缩盖(13)底部和板框(19)的接触面都设置有密封圈。
7.根据权利要求1所述的城市污水深度净化装置，其特征在于，所述压缩装置(11)的两端分别设置有导轨，每个压缩组件(21)都固定在导轨内。
说明书
一种城市污水深度净化装置
技术领域
本发明涉及一种脱水机，具体是一种城市污水深度净化装置。
背景技术
城市生活污水和工业废水经过污水处理厂的处理，达标后排放，是保护水资源和城市生态环境建设必不可少的环境工程措施。城市污水处理厂在处理工业废水和生活污水的同时产生的污泥，除了以矿物形式存在的无机组分外，还含有大量的难降解有机污染物和多种金属元素，这类污泥通常被称为城市污泥。由于城市污泥的含水率高，数量大，且富集高浓度的污染物，如果不能得到妥善地处理或处置，不仅直接影响到城市污水处理厂的正常运行，更重要的是会给环境带来严重的二次污染。随着人们对环境污染控制认识的加深，国家对污泥处理指定了相应的要求，即要符合“减量化、稳定化、无害化和资源化”的原则。
发明内容
本发明的目的在于提供一种城市污水深度净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种城市污水深度净化装置，包括液压箱、电源箱、机盖和压缩装置，液压箱内部设置有高密度液体，液体上设置有液压盖，在机盖内设置有液压管道，液压管道和液体箱连通，在机盖下部固定有处理池，机盖的顶部设有电源箱，电源箱(和液压箱之间电连接，活塞固定在机盖下端，活塞下端设置有弹簧，弹簧下端连接压盘，压盘下端设置有压缩装置，在压缩装置左端设置有进口管道，在压缩装置右端设置有出口管道，压缩装置是有多个压缩组件组成，每个压缩组件，下端设置有板框，上端设置有压缩盖，压缩盖底部设置有出水孔，在压缩盖底端设置有进口管和出口管，进口管和进口管道连接，出口管和出口管道连接，压缩盖和板框之间的空隙是污泥空间，固定杆在同一竖直面上穿过压缩盖和板框。
作为本发明进一步的方案：所述电源箱包括电容C1、三极管V1、芯片IC2和芯片IC2，所述电容C1的一端连接整流桥T的端口2和芯片IC1的引脚1，整流桥T的端口1连接变压器W的绕组N2，变压器W的绕组N2的另一端连接整流桥T的端口3，变压器W的绕组N1连接220V交流电，电容C1的另一端连接电容C2、电容C3、电阻R2和三极管V1的集电极，电容C2的另一端连接三极管V1的集电极和芯片IC2的引脚4，三极管V1的集电极连接芯片IC1的引脚2，芯片IC2的引脚3连接电阻R1、电阻R4、芯片IC2的引脚7和负载W，三极管V1的基极连接电容C3的另一端和三极管V2的基极，三极管V2的发射极连接电阻R1的另一端，三极管V2的集电极连接电阻R2的另一端，芯片IC2的引脚2连接电阻R4的另一端和电阻R5，三极管V3的基极连接三极管V4的集电极和芯片IC2的引脚6，三极管V4的基极连接电阻R3和三极管V3的发射极，三极管V4的集电极连接电阻R3的另一端、电阻R5的另一端和负载W的另一端。
作为本发明进一步的方案：所述电阻R2为可调电阻。
作为本发明进一步的方案：所述芯片IC1的型号为LM7812。
作为本发明进一步的方案：所述芯片IC2的型号为F007C。
作为本发明进一步的方案：压缩盖底部和板框的接触面都设置有密封圈，密封圈可以避免污泥外漏。
作为本发明再进一步的方案：在压缩装置的两端分别设置有导轨，每个压缩组件都固定在导轨内，压缩时可以减少摩擦力。
与现有技术相比，本发明的有益效果是：。
本发明设计简单合理，操作简单方便，实用性很强，整个排污过程密封紧实，且效果很好，在使用的时候能最大限度的最污泥进行脱水处理，同时本设计采用智能电源供电，其利用三极管的的温度特性结合功放元件实现了对输出的电压的自动调节功能，达到稳压的目的，增加了设备的稳定性。
