申请号CN201310245344
申请日2013.06.19
公开(公告)号CN104226113A
公开(公告)日2014.12.24
IPC分类号C02F1/44; B01D61/08
摘要
本发明提供了一种反渗透膜滤芯及具有其的水处理设备。根据本发明的反渗透膜滤芯，包括中心管部和缠绕在中心管部上并与中心管部相连通的反渗透部，中心管部的内部形成废水流道;反渗透部包括多个U形的反渗透膜件，反渗透膜件的内表面形成进水流道，进水流道与废水流道相连通，多个反渗透膜件之间密封连接并形成产水流道。根据本发明的水处理设备，包括前述的反渗透膜滤芯。采用本发明的反渗透膜滤芯及具有其的水处理设备，反渗透膜件的所有膜面积的产水都能完全收集起来，增大了有效膜面积，提高了反渗透膜件的膜利用率，提高了水处理效率，避免了膜浪费。
权利要求书
1.一种反渗透膜滤芯，包括中心管部(10)和缠绕在所述中心管部(10)上并与所述中心管部(10)相连通的反渗透部(20)，其特征在于，所述中心管部(10)的内部形成废水流道(11);所述反渗透部(20)包括多个U形的反渗透膜件(24)，所述反渗透膜件(24)的内表面形成进水流道(241)，所述进水流道(241)与所述废水流道(11)相连通，多个所述反渗透膜件(24)之间密封连接并形成产水流道(23)。
2.根据权利要求1所述的反渗透膜滤芯，其特征在于，所述产水流道(23)的第一端封闭并与所述中心管部(10)相连接，所述产水流道(23)的第二端具有产水口。
3.根据权利要求1所述的反渗透膜滤芯，其特征在于，所述进水流道(241)上具有进水口(242)。
4.根据权利要求3所述的反渗透膜滤芯，其特征在于，所述进水流道(241)的第一端与所述废水流道(11)相连通，所述进水口(242)设置在所述进水流道(241)的第二端。
5.根据权利要求3所述的反渗透膜滤芯，其特征在于，所述进水口(242)设置在所述反渗透膜件(24)的侧面，所述反渗透膜件(24)的侧面长度为a，所述进水口(242)的长度为b，其中1/3≤a/b≤1/2。
6.根据权利要求3所述的反渗透膜滤芯，其特征在于，所述进水口(242)设置在所述反渗透膜件(24)的远离所述中心管部(10)的第一端。
7.根据权利要求6所述的反渗透膜滤芯，其特征在于，所述反渗透膜件(24)的靠近所述中心管部(10)的第二端粘接密封并在所述反渗透膜件(24)的第一端形成所述进水口(242)。
8.根据权利要求1所述的反渗透膜滤芯，其特征在于，多个所述反渗透膜件(24)之间粘接密封。
9.根据权利要求1所述的反渗透膜滤芯，其特征在于，所述进水流道(241)的内部设置有进水导流网(22)。
10.根据权利要求1所述的反渗透膜滤芯，其特征在于，所述产水流道(23)的内部设置有产水导流网(21)。
11.一种水处理设备，包括反渗透膜滤芯，其特征在于，所述反渗透膜滤芯为权利要求1至
10中任一项所述的反渗透膜滤芯。
说明书
反渗透膜滤芯及具有其的水处理设备
技术领域
本发明涉及水处理领域，更具体地，涉及一种反渗透膜滤芯及具有其的水处理设备。
背景技术

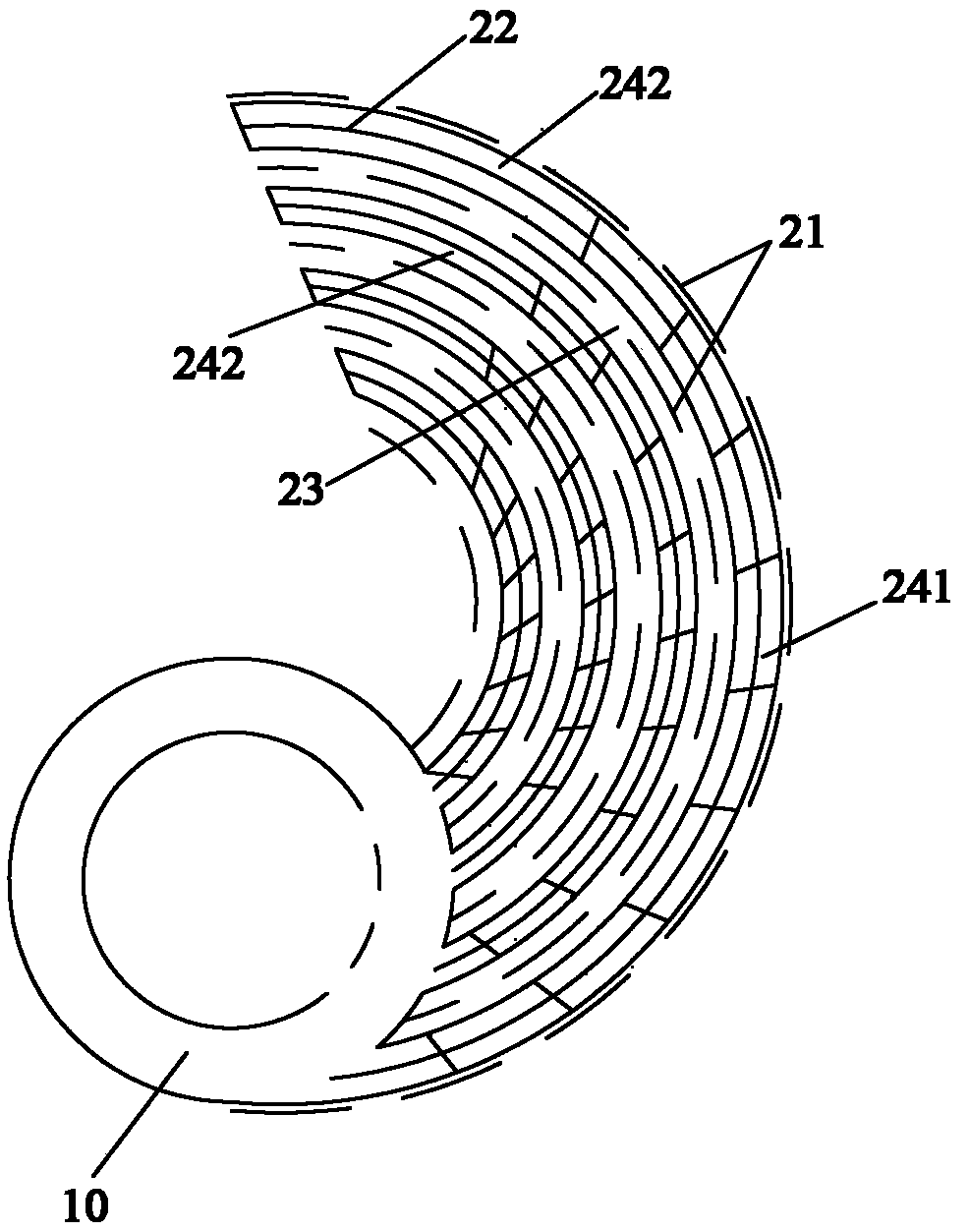

反渗透膜元件是水处理领域中的一种应用形式。如图1所示，现有的一种反渗透膜元件的展开图所示，反渗透膜元件包括中心管10’和反渗透膜20’。原水沿垂直于图1的纸面的方向从的反渗透膜20’的端面进入，并沿着进水导流网22’流动。一部分原水在压力下透过反渗透膜20’形成产水，从图中P’所示方向沿着产水导流网21’流动到反渗透膜20’的一端并汇集到中心管10’中，并最终通过中心管10’收集。另一部分未经过滤的浓水从图中W’所示方向从反渗透膜20’的侧向圆周表面流出。由于产水通道23’位于两片折叠膜之间，反渗透膜20’的最内侧和最外侧的反渗透膜片的产水不能有效地汇入产水通道23’，导致最内侧和最外侧的反渗透膜片的产水无法收集，使得反渗透膜元件的膜利用率降低，造成膜的浪费。
发明内容
本发明目的在于提供一种提高反渗透膜利用率的反渗透膜滤芯及具有其的水处理设备。本发明提供了一种反渗透膜滤芯，包括中心管部和缠绕在中心管部上并与中心管部相连通的反渗透部，中心管部的内部形成废水流道;反渗透部包括多个U形的反渗透膜件，反渗透膜件的内表面形成进水流道，进水流道与废水流道相连通，多个反渗透膜件之间密封连接并形成产水流道。
进一步地，产水流道的第一端封闭并与中心管部相连接，产水流道的第二端具有产水口。
进一步地，进水流道上具有进水口。
进一步地，进水流道的第一端与废水流道相连通，进水口设置在进水流道的第二端。
进一步地，进水口设置在反渗透膜件的侧面，反渗透膜件的侧面长度为a，进水口的长度为b，其中1/3≤a/b≤1/2。
进一步地，进水口设置在反渗透膜件的远离中心管部的第一端。
进一步地，反渗透膜件的靠近中心管部的第二端粘接密封并在反渗透膜件的第一端形成进水口。
进一步地，多个反渗透膜件之间粘接密封。
进一步地，进水流道的内部设置有进水导流网。
进一步地，产水流道的内部设置有产水导流网。
本发明还提供了一种水处理设备，包括反渗透膜滤芯，反渗透膜滤芯为前述的反渗透膜滤芯。
采用本发明的反渗透膜滤芯及具有其的水处理设备，反渗透膜件的所有膜面积的产水都能完全收集起来，增大了有效膜面积，提高了反渗透膜件的膜利用率，提高了水处理效率，避免了膜浪费。
