申请日2013.06.19
公开(公告)日2014.01.08
IPC分类号C02F3/12
摘要
本实用新型公开了一种用于污水处理的污泥回流泵，包括：潜水电机、叶轮、导流筒、自耦支架、钢绳、电缆线、导杆、自闭拍门及升降装置;所述潜水电机安装固定在自耦支架上，且潜水电机设置有叶轮;所述导流筒的形状为圆筒形，在导流筒的一端连接有导杆，并在导流筒的另一端安装有自闭拍门。本实用新型的污泥回流泵安装在水池隔墙之间，可以将后续工艺中的污泥回流到前端工艺，采用自耦形式安装，检修方便，无需布置管道及阀门。
权利要求书

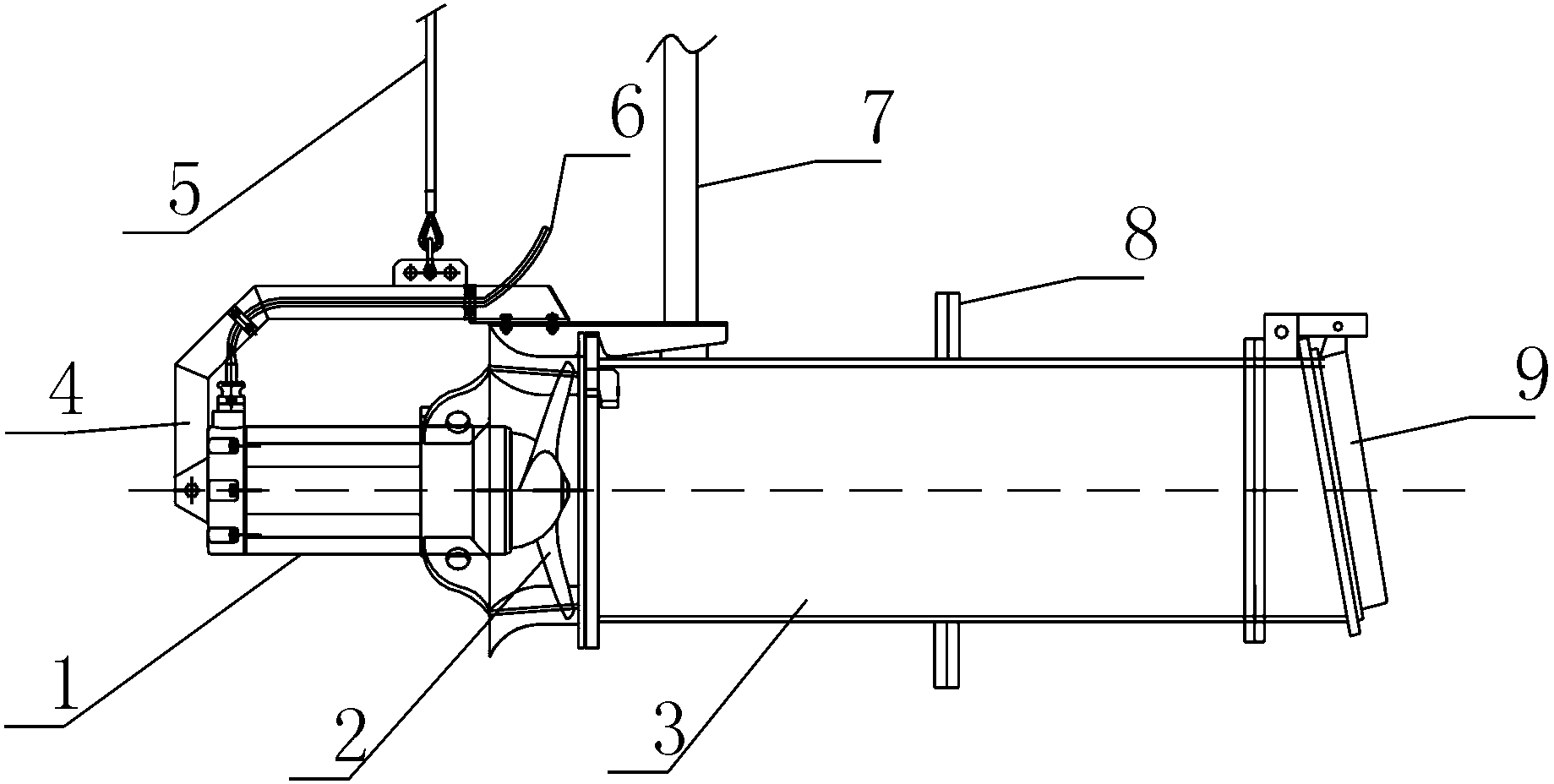

1.一种用于污水处理的污泥回流泵，包括：潜水电机(1)、叶轮(2)、导流筒(3)、自耦支架(4)、钢绳(5)、电缆线(6)、导杆(7)、自闭拍门(9)及升降装置(11);其特征在于：所述潜水电机(1)安装固定在自耦支架(4)上，且潜水电机(1)设置有叶轮(2);所述导流筒(3)的形状为圆筒形，在导流筒(3)的一端连接有导杆(7)，并在导流筒(3)的另一端安装有自闭拍门(9)。
2.根据权利要求1所述的一种用于污水处理的污泥回流泵，其特征在于：所述自耦支架(4)通过钢绳(5)与升降装置(11)连接。
3.根据权利要求1所述的一种用于污水处理的污泥回流泵，其特征在于：所述导流筒(3)的中部设置有环形的止水环(8)。
说明书
一种用于污水处理的污泥回流泵
技术领域
本实用新型涉及一种用于污水处理的污泥回流泵。
背景技术
在污水生物处理过程中，如污水处理水解酸化法、氧化沟等工艺技术，为了提高脱氮除磷效果，需要将后续工艺中的污泥回流到前端工艺，现有采用一般潜水泵将污泥回流，需要布置较长的管道及阀门，潜水泵容易被污泥堵塞，检修时需要将水池中的水抽空。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的污泥回流泵，污泥回流泵安装在水池隔墙之间，可以将后续工艺中的污泥回流到前端工艺，采用自耦形式安装，检修方便，无需布置管道及阀门。
本实用新型的目的通过下述技术方案实现：一种用于污水处理的污泥回流泵，包括：潜水电机、叶轮、导流筒、自耦支架、钢绳、电缆线、导杆、自闭拍门及升降装置;所述潜水电机安装固定在自耦支架上，且潜水电机设置有叶轮;所述导流筒的形状为圆筒形，在导流筒的一端连接有导杆，并在导流筒的另一端安装有自闭拍门。
所述自耦支架通过钢绳与升降装置连接。
所述导流筒的中部设置有环形的止水环。
综上所述，本实用新型的有益效果是：一种用于污水处理的污泥回流泵，污泥回流泵安装在水池隔墙之间，可以将后续工艺中的污泥回流到前端工艺。自耦支架可以沿导杆滑动，自耦支架上的潜水电机与导流筒的一端形成自耦连接，由于后续工艺水池的水位低于前端工艺水池的水位，在水压作用下自闭拍门关闭，需要回流污泥时，启动潜水电机，潜水电机带动叶轮旋转，将后续工艺水池的污泥推流回到前端工艺水池，自闭拍门被水流打开，形成污泥回流。采用自耦形式安装，检修方便，无需布置管道及阀门。
