申请日2013.06.19
公开(公告)日2014.01.08
IPC分类号C02F9/02
摘要
本实用新型提供一种无罐橱下式水处理系统,所述水处理系统具有一原水进口、一净水出口和一废水出口,并包括一滤芯组件、一RO膜滤芯和一活性碳滤芯。本实用新型的水处理系统,通过对于水路和控制方式的改进,达到水路简单、控制灵敏、整机故障率低等优点。同时本实用新型的水处理系统可以采用普通水龙头实现控制功能,在降低成本的同时,更可应用在管线机上。
权利要求书
1. 一种无罐橱下式水处理系统,具有一原水进口、一净水出口和一废水出口,其特征在于,所述水处理系统包括:
一滤芯组件,
所述滤芯组件与所述水处理系统的原水进口流体连接;
一RO膜滤芯,
所述RO膜滤芯的一端与所述滤芯组件流体连接;
所述RO膜滤芯的另一端与所述水处理系统的废水出口流体连接;
所述RO膜滤芯的另一端通过一常闭型低压感应开关与一后置活性碳滤芯流体连接;
一活性碳滤芯,
所述后置活性碳滤芯的一端与所述RO膜滤芯连接;
所述后置活性碳滤芯的另一端与所述水处理系统的净水出口连接。
2. 如权利要求1所述的水处理系统,其特征在于,所述滤芯组件通过一低压阀与所述水处理系统的原水进口流体连接。
3. 如权利要求2所述的水处理系统,所述低压阀为一常开低压阀。
4. 如权利要求1所述的水处理系统,其特征在于,RO膜滤芯的一端通过一第一电磁阀和一变压器与所述滤芯组件流体连接。
5. 如权利要求4所述的水处理系统,其特征在于,所述第一电磁阀为一常闭电磁阀。
6. 如权利要求1所述的水处理系统,其特征在于,所述RO膜滤芯的另一端与所述常闭型低压感应开关之间还设有一逆止阀。
7. 如权利要求1所述的水处理系统,其特征在于,所述RO膜滤芯的另一端通过一第二电磁阀与所述水处理系统的废水出口流体连接。
8. 如权利要求1所述的水处理系统,其特征在于,所述水处理系统包括:
一滤芯组件,
所述滤芯组件具有一进水端和一出水端;
所述滤芯组件的进水端通过一低压阀与所述水处理系统的原水进口流体连接;
一RO膜滤芯,
所述RO膜滤芯具有一进水端、一净水出水端和一废水出水端;
所述RO膜滤芯的进水端通过一增压泵和一第一电磁阀与所述滤芯组件的出水端流体连接;
所述RO膜滤芯的废水出水端通过一第二电磁阀与所述水处理系统的废水出口流体连接;
一活性碳滤芯,
所述活性碳滤芯具有一进水端和一出水端;
所述活性碳滤芯的进水端通过一常闭型低压感应开关和一逆止阀与所述RO膜滤芯的净水出水端流体连接;
所述活性碳滤芯的出水端与所述水处理系统的净水出口连接;
其中,所述低压阀为一常开低压阀,所述第一电磁阀为一常闭电磁阀。
9. 如权利要求1~8中任一所述的水处理系统,其特征在于,所述水处理系统还包括一电控板,所述低压阀、第一电磁阀、增压泵、第二电磁阀和常闭型低压感应开关分别与所述电控板电连接。
10. 如权利要求1~8中任一所述的水处理系统,其特征在于,所述滤芯组件包括至少一个PP棉滤芯和至少一个颗粒活性碳滤芯。
说明书
一种无罐橱下式水处理系统
技术领域
本实用新型涉及一种水处理系统,特别涉及一种无罐橱下式水处理系统。
背景技术
目前,市场上常规的水处理系统主要采用两种控制方式来控制系统的启动与关闭:①逆止阀和高压开关相配合、②双启闭水龙头。
在第①种逆止阀和高压开关相配合的控制方法中,由于逆止阀保压性能不稳定,且高压开关的动作值也存在不稳定因素,因此,采用该控制方法的水处理系统存在机器频繁启动、不能正常关闭、整机故障率高等问题。
在第②中双启闭水龙头的控制方法中,在系统停止时,增压泵会有短暂的空转时间,这使得整机震动较大;同时,由于需要必须采用双启闭水龙头,使得该系统不能接管线机,这大大限制了此类水处理系统的应用范围。
因此,我们需要一种新的水处理系统,具有水路简单、控制灵敏、整机故障率低等优点,同时可以采用普通水龙头实现控制功能,在降低成本的同时,可应用在管线机上。
实用新型内容
本实用新型旨在提供一种新的水处理系统,通过对于水路和控制方式的改进,达到水路简单、控制灵敏、整机故障率低等优点,同时本实用新型的水处理系统可以采用普通水龙头实现控制功能,在降低成本的同时,更可应用在管线机上。
为了达到上述目的,本实用新型提供一种无罐橱下式水处理系统,具有一原水进口、一净水出口和一废水出口,其特征在于,所述水处理系统包括:
一滤芯组件,所述滤芯组件与所述水处理系统的原水进口流体连接;
一RO膜滤芯,所述RO膜滤芯的一端与所述滤芯组件流体连接;所述RO膜滤芯的另一端与所述水处理系统的废水出口流体连接;所述RO膜滤芯的另一端通过一常闭型低压感应开关与一后置活性碳滤芯流体连接;
一活性碳滤芯,所述后置活性碳滤芯的一端与所述RO膜滤芯连接;所述后置活性碳滤芯的另一端与所述水处理系统的净水出口连接。
在本实用新型一实施例中,所述滤芯组件通过一低压阀与所述水处理系统的原水进口流体连接。较优选地,所述低压阀为一常开低压阀。
在本实用新型一实施例中,RO膜滤芯的一端通过一第一电磁阀和一变压器与所述滤芯组件流体连接。较优选地,所述第一电磁阀为一常闭电磁阀。
在本实用新型一实施例中,所述RO膜滤芯的另一端与所述常闭型低压感应开关之间还设有一逆止阀。
在本实用新型一实施例中,所述RO膜滤芯的另一端通过一第二电磁阀与所述水处理系统的废水出口流体连接。

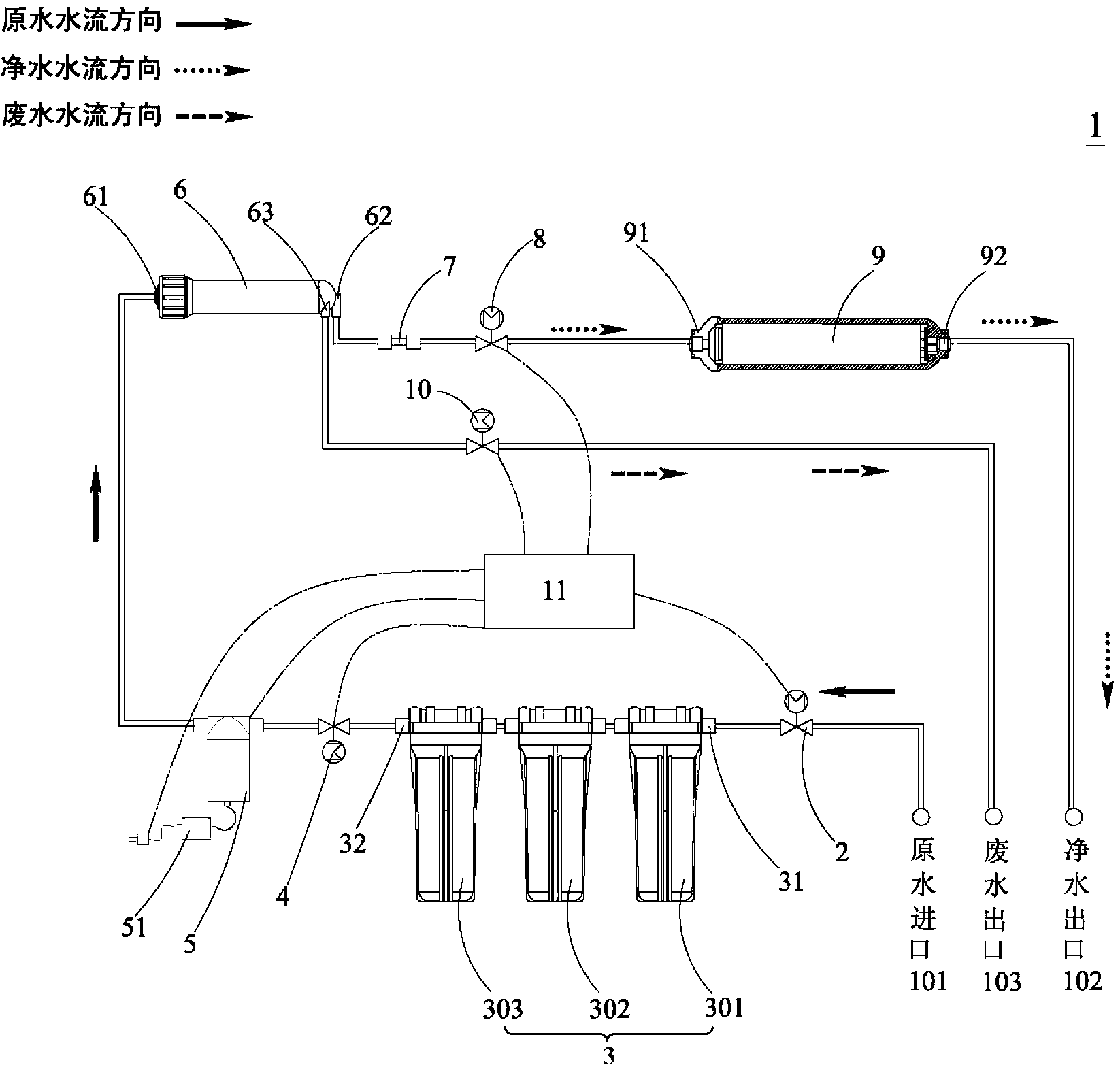

在本实用新型一较佳实施例中,提供一种无罐橱下式水处理系统,包括:
一滤芯组件,所述滤芯组件具有一进水端和一出水端;所述滤芯组件的进水端通过一低压阀与所述水处理系统的原水进口流体连接;
一RO膜滤芯,所述RO膜滤芯具有一进水端、一净水出水端和一废水出水端;所述RO膜滤芯的进水端通过一增压泵和一第一电磁阀与所述滤芯组件的出水端流体连接;所述RO膜滤芯的废水出水端通过一第二电磁阀与所述水处理系统的废水出口流体连接;
一活性碳滤芯,所述活性碳滤芯具有一进水端和一出水端;所述活性碳滤芯的进水端通过一常闭型低压感应开关和一逆止阀与所述RO膜滤芯的净水出水端流体连接;所述活性碳滤芯的出水端与所述水处理系统的净水出口连接;其中,所述低压阀为一常开低压阀,所述第一电磁阀为一常闭电磁阀。
在本实用新型一较佳实施例中,所述水处理系统还包括一电控板,所述低压阀、第一电磁阀、增压泵、第二电磁阀和常闭型低压感应开关分别与所述电控板电连接。
在本实用新型一较佳实施例中,所述滤芯组件包括至少一个PP棉滤芯和至少一个颗粒活性碳滤芯。
需要说明的是,本实用新型中提到的装置如无特殊说明,均为目前有市售的装置。
本实用新型的水处理系统,通过对于水路和控制方式的改进,达到水路简单、控制灵敏、整机故障率低等优点。同时本实用新型的水处理系统可以采用普通水龙头实现控制功能,在降低成本的同时,更可应用在管线机上。
