申请日2018.02.06
公开(公告)日2018.10.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种精细化工废水处理装置，包括装置本体，所述装置本体为空腔结构，所述装置本体的顶部中间位置安装有进料斗，所述进料斗的底部连接有竖直设置的固定管，且固定管位于装置本体的内部，固定管的底部两侧均开设有通孔，所述固定管的内部设有活动长杆，所述活动长杆的顶部开设有导流通道，且导流通道与通孔相配合，所述活动长杆的底部安装有支架，所述支架的底部转动安装有联动长杆，所述装置本体的一侧内壁上连接有水平设置的转动杆，所述转动杆的一端焊接有圆盘，所述圆盘远离转动杆的一侧边缘部位安装有卡块。本实用新型设计合理，能够在废水处理时自动间断性添加辅助剂，省时省力，有效提高精细化工废水处理效率。
权利要求书

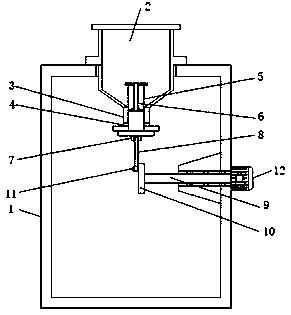

1.一种精细化工废水处理装置，包括装置本体(1)，其特征在于，所述装置本体(1)为空腔结构，所述装置本体(1)的顶部中间位置安装有进料斗(2)，所述进料斗(2)的底部连接有竖直设置的固定管(3)，且固定管(3)位于装置本体(1)的内部，固定管(3)的底部两侧均开设有通孔(4)，所述固定管(3)的内部设有活动长杆(5)，所述活动长杆(5)的顶部开设有导流通道(6)，且导流通道(6)与通孔(4)相配合，所述活动长杆(5)的底部安装有支架(7)，所述支架(7)的底部转动安装有联动长杆(8)，所述装置本体(1)的一侧内壁上连接有水平设置的转动杆(9)，所述转动杆(9)的一端焊接有圆盘(10)，所述圆盘(10)远离转动杆(9)的一侧边缘部位安装有卡块(11)，且卡块(11)与联动长杆(8)的一端转动连接，所述装置本体(1)的一侧外壁上安装有马达(12)，且马达(12)的输出轴与转动杆(9)的另一端连接。
2.根据权利要求1所述的一种精细化工废水处理装置，其特征在于，所述进料斗(2)的一端延伸至装置本体(1)的内部，所述活动长杆(5)的顶部设有卡板，且卡板的宽度大于进料斗(2)的底部宽度。
3.根据权利要求1所述的一种精细化工废水处理装置，其特征在于，所述活动长杆(5)为倒T字形结构，且活动长杆(5)的水平杆体位于固定管(3)的底部，且固定管(3)与活动长杆(5)的水平杆体之间设有密封垫圈。
4.根据权利要求1所述的一种精细化工废水处理装置，其特征在于，所述导流通道(6)为倒T字形结构，且导流通道(6)的水平通道两端与通孔(4)相对应。
5.根据权利要求1所述的一种精细化工废水处理装置，其特征在于，所述装置本体(1)靠近转动杆(9)的一侧内壁上安装有梯形加固座，梯形加固座的内部安装有轴承，且转动杆(9)通过轴承与梯形加固座转动连接。
说明书
一种精细化工废水处理装置
技术领域
本实用新型涉及精细化工技术领域，尤其涉及一种精细化工废水处理装置。
背景技术
精细化工是当今化学工业中最具活力的新兴领域之一，是新材料的重要组成部分。精细化工产品种类多、附加值高、用途广、产业关联度大，直接服务于国民经济的诸多行业和高新技术产业的各个领域。大力发展精细化工己成为世界各国调整化学工业结构、提升一化学工业产业能级和扩大经济效益的战略重点。精细化工率(精细化工产值占化工总产值的比例)的高低己经成为衡量一个国家或地区化学工业发达程度和化工科技水平高低的重要标志。目前，在精细化工产品加工过程中，需要对其产生的废水进行处理，在废水处理时需要不断的添加辅助剂。现有的精细化工废水处理装置结构简单，主要是利用人工手动添加辅助剂，不仅耗时耗力，人工成本较高，同时影响废水处理效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种精细化工废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种精细化工废水处理装置，包括装置本体，所述装置本体为空腔结构，所述装置本体的顶部中间位置安装有进料斗，所述进料斗的底部连接有竖直设置的固定管，且固定管位于装置本体的内部，固定管的底部两侧均开设有通孔，所述固定管的内部设有活动长杆，所述活动长杆的顶部开设有导流通道，且导流通道与通孔相配合，所述活动长杆的底部安装有支架，所述支架的底部转动安装有联动长杆，所述装置本体的一侧内壁上连接有水平设置的转动杆，所述转动杆的一端焊接有圆盘，所述圆盘远离转动杆的一侧边缘部位安装有卡块，且卡块与联动长杆的一端转动连接，所述装置本体的一侧外壁上安装有马达，且马达的输出轴与转动杆的另一端连接。
优选的，所述进料斗的一端延伸至装置本体的内部，所述活动长杆的顶部设有卡板，且卡板的宽度大于进料斗的底部宽度。
优选的，所述活动长杆为倒T字形结构，且活动长杆的水平杆体位于固定管的底部，且固定管与活动长杆的水平杆体之间设有密封垫圈。
优选的，所述导流通道为倒T字形结构，且导流通道的水平通道两端与通孔相对应。
优选的，所述装置本体靠近转动杆的一侧内壁上安装有梯形加固座，梯形加固座的内部安装有轴承，且转动杆通过轴承与梯形加固座转动连接。
本实用新型的有益效果是：通过马达带动转动杆、圆盘和卡块依次圆周转动，使得活动长杆在联动长杆的拉动下，能够上下平稳的往复活动，进而利用导流通道与通孔的对接方式，来控制进料斗内辅助剂的添加量，解决人工手动频繁添加辅助剂的问题，省时省力，降低人工操作成本，有效提高废水处理效率。本实用新型设计合理，操作简单，能够在废水处理时自动间断性添加辅助剂，省时省力，有效提高精细化工废水处理效率。
