申请日2018.02.06
公开(公告)日2018.10.16
IPC分类号B65F3/00
摘要
本实用新型公开了一种便于移动的垃圾污水收集车，包括车体和设置在车体后端的扶手，车体上方设置有收集罐，收集罐内依次被分隔成上方并列的出气腔、液体泵腔，以及下方的收集腔，液体泵的吸液端通过软管连通有带过滤网的吸头，液体泵的出液端与收集腔连通，出气腔内设置有活性炭，出气腔的出气端还通过空气清新剂盒与外界连通，扶手上分别设置有控制液体泵和车体移动的控制开关及按钮。本实用新型可以有效的将垃圾产生的污水吸收到收集腔内，排出的空气会经过活性炭吸收，确保排出的空气经过过滤，大大降低了排出空气的味道，再通过空气清新剂盒进一步使排出的空气得到净化;本实用新型便于移动，便于污水的后期转运及处理。
权利要求书

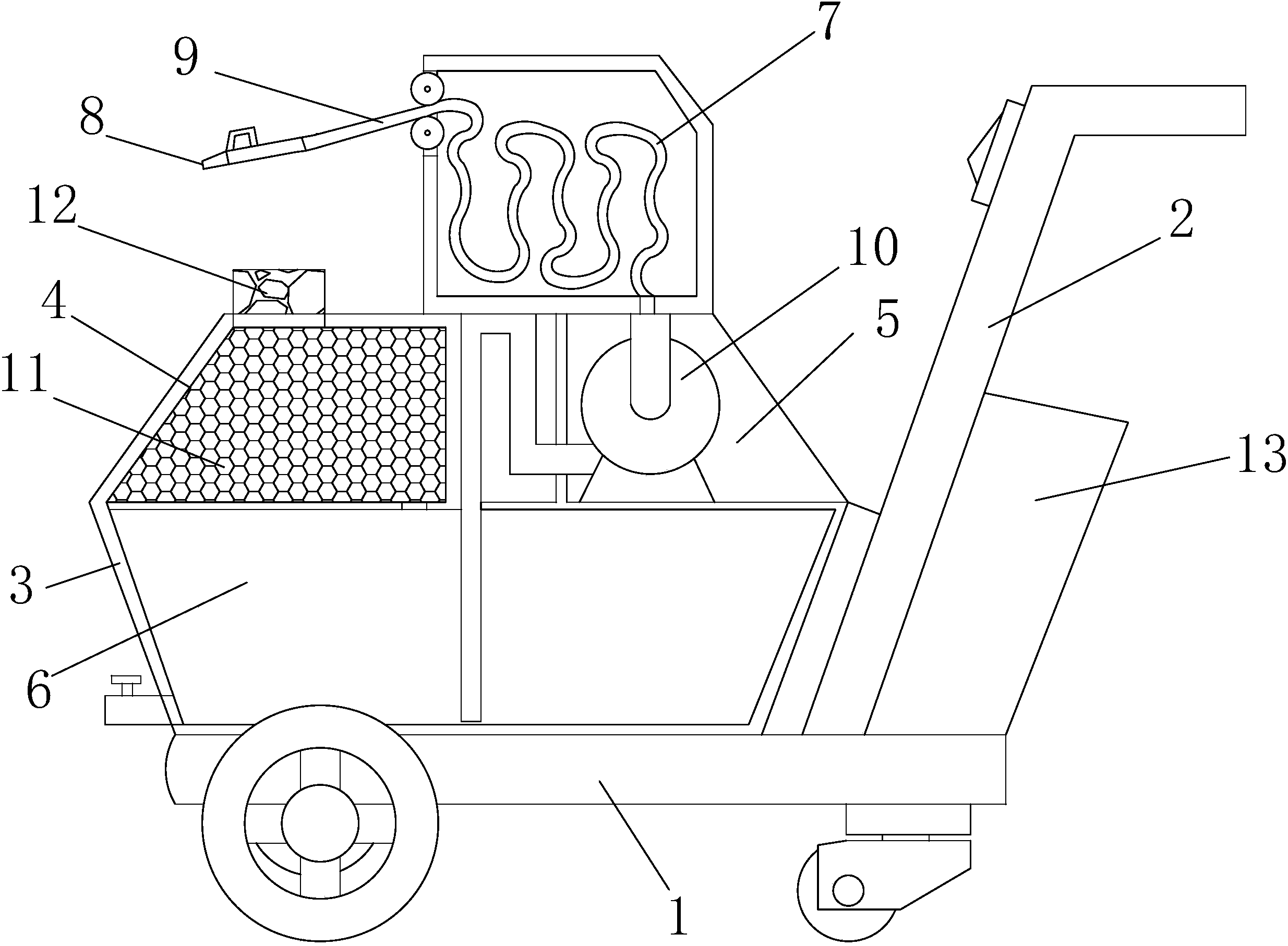

1.一种便于移动的垃圾污水收集车，其特征在于：包括车体和设置在车体后端的扶手，车体上方设置有收集罐，收集罐内依次被分隔成上方并列的出气腔、液体泵腔，以及下方的收集腔，液体泵的吸液端通过软管连通有带过滤网的吸头，液体泵的出液端与收集腔连通，出气腔内设置有活性炭，出气腔的出气端还通过空气清新剂盒与外界连通，扶手上分别设置有控制液体泵和车体移动的控制开关及按钮。
2.如权利要求1所述的一种便于移动的垃圾污水收集车，其特征在于：扶手处设置有为液体泵供电的可充电电池。
3.如权利要求1所述的一种便于移动的垃圾污水收集车，其特征在于：车体采用前轮驱动，可充电电池为前轮供电，车体的后轮为换向轮。
说明书
一种便于移动的垃圾污水收集车
技术领域
本实用新型涉及一种污水处理设备，具体说是一种便于移动的垃圾污水收集车。
背景技术
大型垃圾场收集的垃圾会产生大量的垃圾废水，在处理的时候固液混合增加了垃圾的处理难度。
发明内容
为解决上述问题，本实用新型的目的是提供一种便于移动的垃圾污水收集车。
本实用新型为实现上述目的，一种便于移动的垃圾污水收集车，包括车体和设置在车体后端的扶手，车体上方设置有收集罐，收集罐内依次被分隔成上方并列的出气腔、液体泵腔，以及下方的收集腔，液体泵的吸液端通过软管连通有带过滤网的吸头，液体泵的出液端与收集腔连通，出气腔内设置有活性炭，出气腔的出气端还通过空气清新剂盒与外界连通，扶手上分别设置有控制液体泵和车体移动的控制开关及按钮。
本实用新型可以有效的将垃圾产生的污水吸收到收集腔内，排出的空气会经过活性炭吸收，确保排出的空气经过过滤，大大降低了排出空气的味道，再通过空气清新剂盒进一步使排出的空气得到净化，而且还具有一定的香气，更好的便于工人操作;本实用新型便于移动，适合对不同部位的垃圾污水进行收集，同时便于污水的后期转运及处理。
