申请日2018.02.06
公开(公告)日2018.07.10
IPC分类号C02F9/06
摘要
本发明公开了一种化工污水反应处理装置,包括反应罐,反应罐上端装有密封盖,密封盖上设置有安装槽,安装槽上通过螺栓连接盖板,盖板下端通过支架连接微电解反应器,反应罐内装有搅拌装置,反应罐内壁上装有振动棒,振动棒上方的密封盖上装有添加剂进口,反应罐一侧装有过滤罐,过滤罐内装有过滤板,过滤罐上下端连接端盖,过滤罐下端的端盖上装有进水接头,过滤罐上端的端盖通过三通阀连接反应罐,本发明结构新颖,运行稳定,能够实现化工污水快速过滤处理和反应处理,反应速度快,效率高,处理效果好,满足了现在的使用要求。
权利要求书

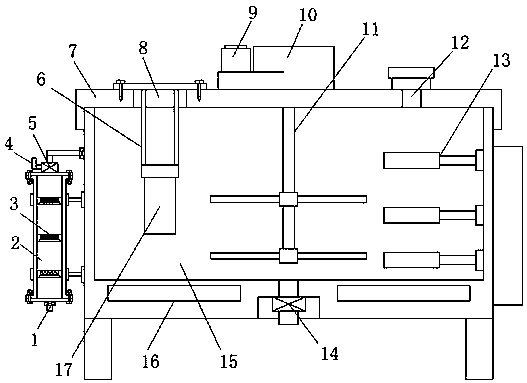

1.一种化工污水反应处理装置,包括反应罐(15),其特征在于,所述反应罐(15)上端装有密封盖(7),密封盖(7)上设置有安装槽(8),安装槽(8)上通过螺栓连接盖板,盖板下端通过支架(6)连接微电解反应器(17),反应罐(15)内装有搅拌装置(11),反应罐(15)内壁上装有振动棒(13),振动棒(13)上方的密封盖(7)上装有添加剂进口(12),反应罐(15)一侧装有过滤罐(2),过滤罐(2)内装有过滤板(3),过滤罐(2)上下端连接端盖,过滤罐(2)下端的端盖上装有进水接头(1),过滤罐(2)上端的端盖通过三通阀(5)连接反应罐(15)。
2.根据权利要求1所述的化工污水反应处理装置,其特征在于,所述反应罐(15)底部下端装有加热装置(16)。
3.根据权利要求1或权利要求2所述的化工污水反应处理装置,其特征在于,所述反应罐(15)下端装有排液接头(14)。
4.根据权利要求3所述的化工污水反应处理装置,其特征在于,所述三通阀(5)上装有反向冲洗接头(4)。
5.根据权利要求4所述的化工污水反应处理装置,其特征在于,所述搅拌装置(11)连接设置在密封盖(7)上的变速箱(10),变速箱(10)上装有电机(9)。
6.根据权利要求5所述的化工污水反应处理装置,其特征在于,所述添加剂进口(12)上装有密封帽。
7.根据权利要求1或权利要求2或权利要求4或权利要求5或权利要求6所述的化工污水反应处理装置,其特征在于,所述微电解反应器(17)内装有微电解填料。
8.根据权利要求1或权利要求2所述的化工污水反应处理装置,其特征在于,所述三通阀(5)上装有反向冲洗接头(4)。
9.根据权利要求1或权利要求2所述的化工污水反应处理装置,其特征在于,所述搅拌装置(11)连接设置在密封盖(7)上的变速箱(10),变速箱(10)上装有电机(9)。
10.根据权利要求1或权利要求2所述的化工污水反应处理装置,其特征在于,所述添加剂进口(12)上装有密封帽。
说明书
一种化工污水反应处理装置
技术领域
本发明涉及一种污水处理设备,具体是一种化工污水反应处理装置。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质,成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放,会造成水体的不同性质和不同程度的污染,从而危害人类的健康,影响工农业的生产。
现在化工污水排放量较大,现在的污水处理设备处理工序较多,需要用到的处理设备也较多,现在的这类设备,反应处理效果一般,效率较低,无法满足现在的使用要求。
发明内容
本发明的目的在于提供一种化工污水反应处理装置,以解决上述背景技术中提出的问题。
为实现上述目的,本发明提供如下技术方案:
一种化工污水反应处理装置,包括反应罐,所述反应罐上端装有密封盖,密封盖上设置有安装槽,安装槽上通过螺栓连接盖板,盖板下端通过支架连接微电解反应器,反应罐内装有搅拌装置,反应罐内壁上装有振动棒,振动棒上方的密封盖上装有添加剂进口,反应罐一侧装有过滤罐,过滤罐内装有过滤板,过滤罐上下端连接端盖,过滤罐下端的端盖上装有进水接头,过滤罐上端的端盖通过三通阀连接反应罐。
作为本发明进一步的方案:所述反应罐底部下端装有加热装置。
作为本发明进一步的方案:所述反应罐下端装有排液接头。
作为本发明进一步的方案:所述三通阀上装有反向冲洗接头。
作为本发明进一步的方案:所述搅拌装置连接设置在密封盖上的变速箱,变速箱上装有电机。
作为本发明进一步的方案:所述添加剂进口上装有密封帽。
作为本发明进一步的方案:所述微电解反应器内装有微电解填料。
与现有技术相比,本发明的有益效果是:本发明结构新颖,运行稳定,能够实现化工污水快速过滤处理和反应处理,反应速度快,效率高,处理效果好,满足了现在的使用要求。
