申请日2018.02.06
公开(公告)日2018.06.29
IPC分类号C02F9/10
摘要
本发明涉及节能环保技术领域，且公开了一种具有固液分离功能的高效环保型污水处理机构，包括处理箱，所述处理箱的内部设置有隔板，所述隔板的外侧与处理箱的内壁固定连接，所述处理箱的内部且位于隔板的左侧固定连接有驱动电机，所述的输出轴固定连接有传动轴，所述传动轴的顶端固定连接有托块。该具有固液分离功能的高效环保型污水处理机构，通过加热块的正常工作，可以将第一步分离出来的水进行加热，曝气管的曝气可以加快水温的上升，水形成水蒸汽可以顶着引流板轻微的震动，便于水蒸汽在引流板上凝结后导流，最后由开口导管导出蒸发凝结后的水，在处理作业的过程中固液的混合耗能小，处理效率高，节能环保。
权利要求书

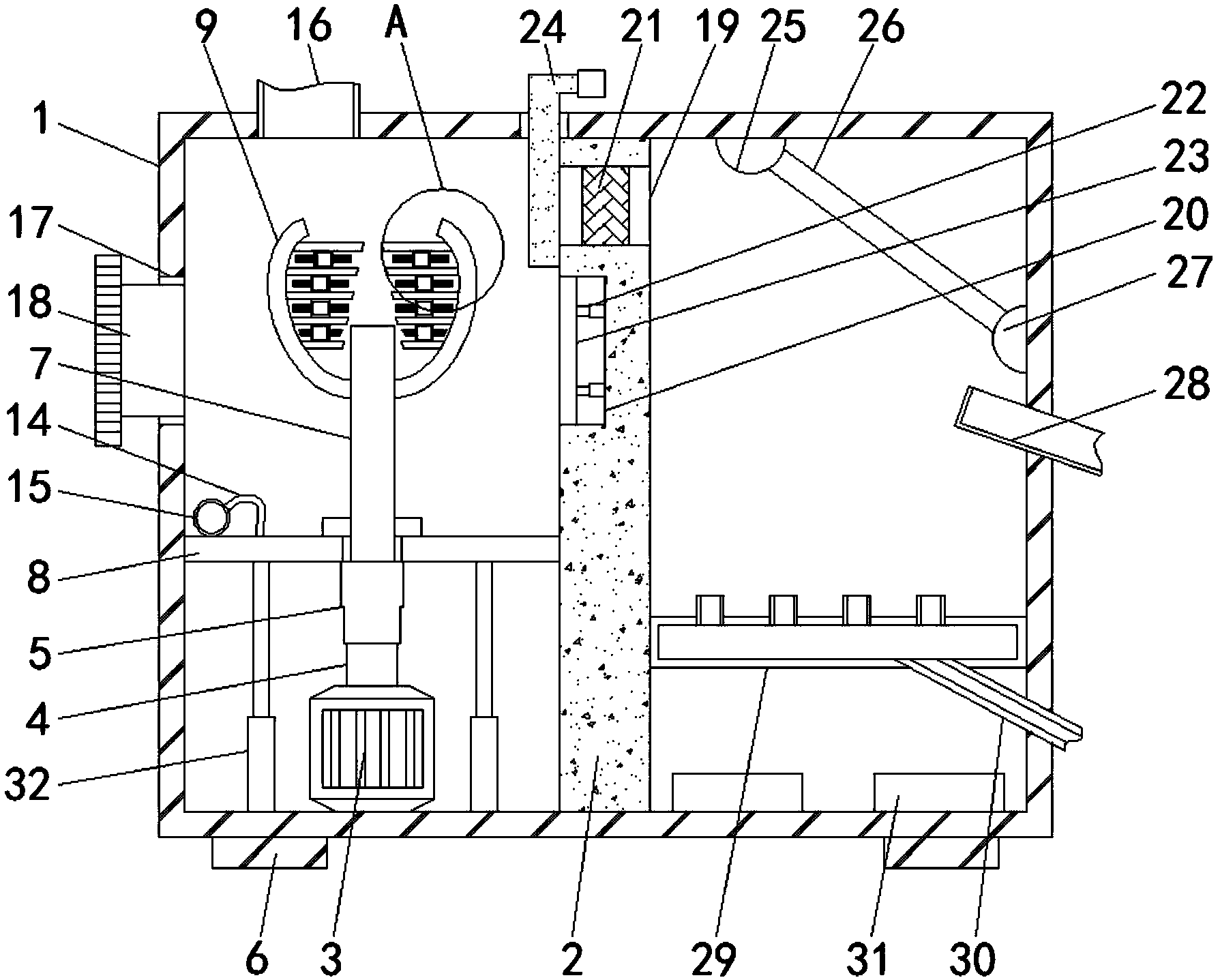

1.一种具有固液分离功能的高效环保型污水处理机构，包括处理箱(1)，其特征在于：所述处理箱(1)的内部设置有隔板(2)，所述隔板(2)的外侧与处理箱(1)的内壁固定连接，所述处理箱(1)的内部且位于隔板(2)的左侧固定连接有驱动电机(3)，所述驱动电机(3)的输出轴固定连接有传动轴(4)，所述传动轴(4)的顶端固定连接有托块(5)，所述托块(5)的顶部固定连接有转杆(7)，所述隔板(2)的左侧设置有水平板(8)，所述水平板(8)的顶部和底部均与处理箱(1)的内壁密封，所述水平板(8)的左右两侧分别与处理箱(1)的内壁和隔板(2)密封，所述转杆(7)顶端贯穿并延伸至水平板(8)的顶部，所述转杆(7)左右两侧的顶部均固定连接有弧形板(9)，两个所述弧形板(9)相对的一侧均固定连接有等距离排列的搅拌叶片(10)，相邻的两个所述搅拌叶片(10)相对的一侧均固定连接有轴承(11)，两个所述轴承(11)之间设置有竖直杆(12)，所述竖直杆(12)的两端均与轴承(11)转动连接，所述竖直杆(12)的左右两侧均固定连接有等距离排列的分拨片(13)，所述水平板(8)顶部的左侧固定连接有固定绳(14)，所述固定绳(14)的另一端固定连接有吸附块(15)，所述处理箱(1)的顶部且位于隔板(2)的左侧连通有污水进管(16)，所述处理箱(1)的左侧开设有固体排出口(17)，所述固体排出口(17)的内部设置有阻挡塞(18)，所述隔板(2)的左侧由上至下依次开设有通孔(19)和安装槽(20)，所述通孔(19)的内部设置有分筛网(21)，所述安装槽(20)内部的左右两侧均固定连接有两个液压伸缩杆(22)，所述安装槽(20)的内部设置有推板(23)，两个所述液压伸缩杆(22)的左端均与推板(23)固定连接，所述处理箱(1)的顶部贯穿设置有提拉板(24)，所述提拉板(24)的右侧位于通孔(19)的左侧，所述提拉板(24)的右侧与隔板(2)接触，所述处理箱(1)的内顶壁且位于隔板(2)的右侧固定连接有第一铰接座(25)，所述第一铰接座(25)的内部铰接有引流板(26)，所述引流板(26)的右侧铰接有第二铰接座(27)，所述第二铰接座(27)的右侧与处理箱(1)的内壁固定连接，所述处理箱(1)的右侧且位于第二铰接座(27)的下方连通有开口导管(28)，所述隔板(2)的右侧设置有曝气管(29)，所述曝气管(29)的底部连通有气体进管(30)，所述曝气管(29)的左右两侧分别与隔板(2)和处理箱(1)的内壁固定连接，所述处理箱(1)的内底壁位于隔板(2)的右侧均固定连接有两个加热块(31)，所述水平板(8)底部的左右两侧均固定连接有气缸(32)，两个所述气缸(32)的底端均与处理箱(1)的内底壁固定连接。
2.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述推板(23)为弹性板，且推板(23)的正面与背面均与处理箱(1)的内壁接触。
3.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述水平板(8)的顶部开设有贯穿口，贯穿口的口径大于转杆(7)的横截面直径，且贯穿口的开口面积小于托块(5)的顶部面积，所述托块(5)的顶部与水平板(8)接触。
4.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述转杆(7)上套设有密封圈，且密封圈的底部与水平板(8)的顶部固定连接。
5.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述提拉板(24)的右侧覆盖通孔(19)，提拉板(24)呈L形，且提拉板(24)的顶端位于处理箱(1)的顶部套设有防滑套。
6.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：两个所述气缸(32)的最大伸长长度相同，且两个气缸(32)的最大伸长长度均为三十公分。
7.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述开口导管(28)与水平面的夹角呈六十度，所述引流板(26)与水平面的夹角为三十度。
8.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述引流板(26)的正面和背面均与处理箱(1)的内壁接触。
9.根据权利要求1所述的一种具有固液分离功能的高效环保型污水处理机构，其特征在于：所述处理箱(1)底部的四角均固定安装有支撑架脚(6)。
说明书
一种具有固液分离功能的高效环保型污水处理机构
技术领域
本发明涉及节能环保技术领域，具体为一种具有固液分离功能的高效环保型污水处理机构。
背景技术
节能环保理念应该人类与自然互助，环境和谐，生命来源自然，健康来自环保，不浪费能源，它是一种生活态度的体现，是一种理性判断的结果，这是一种智慧，是一种力量，是一种正气，是一种精神，推动着锅检所的健康稳步发展，倡导节能环保，用以节约现有能源消耗量，提倡环保型新能源开发，造福社会。
现有的污水处理中多采用筛网进行固液分离，这种处理方式虽然成本较低，但是至今，各种环保节能的政策及措施都已成为我们耳熟能详的文明生活发展趋势，需要我们真正的从实际生活中去改善，去实践，从身边的每一件事情开始做起，污水处理的监管力度也是非常的大，而这种污水处理方式仅仅依靠筛网不能很好的将固液分隔开，只能过滤一些大的固体，在处理作业的过程中固液的混合需要耗费很大的能源，处理效率不高，不够节能环保，故而提出一种具有固液分离功能的高效环保型污水处理机构来解决上述所提出的问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种具有固液分离功能的高效环保型污水处理机构，具备更能提高污水处理效率的优点，解决了仅仅依靠筛网不能很好的将固液分隔开，只能过滤一些大的固体，在处理作业的过程中固液的混合需要耗费很大的能源，处理效率不高，不够节能环保的问题。
(二)技术方案
为实现上述更能提高污水处理效率的目的，本发明提供如下技术方案：一种具有固液分离功能的高效环保型污水处理机构，包括处理箱，所述处理箱的内部设置有隔板，所述隔板的外侧与处理箱的内壁固定连接，所述处理箱的内部且位于隔板的左侧固定连接有驱动电机，所述驱动电机的输出轴固定连接有传动轴，所述传动轴的顶端固定连接有托块，所述托块的顶部固定连接有转杆，所述隔板的左侧设置有水平板，所述水平板的顶部和底部均与处理箱的内壁密封，所述水平板的左右两侧分别与处理箱的内壁和隔板密封，所述转杆顶端贯穿并延伸至水平板的顶部，所述转杆左右两侧的顶部均固定连接有弧形板，两个所述弧形板相对的一侧均固定连接有等距离排列的搅拌叶片，相邻的两个所述搅拌叶片相对的一侧均固定连接有轴承，两个所述轴承之间设置有竖直杆，所述竖直杆的两端均与轴承转动连接，所述竖直杆的左右两侧均固定连接有等距离排列的分拨片，所述水平板顶部的左侧固定连接有固定绳，所述固定绳的另一端固定连接有吸附块，所述处理箱的顶部且位于隔板的左侧连通有污水进管，所述处理箱的左侧开设有固体排出口，所述固体排出口的内部设置有阻挡塞，所述隔板的左侧由上至下依次开设有通孔和安装槽，所述通孔的内部设置有分筛网，所述安装槽内部的左右两侧均固定连接有两个液压伸缩杆，所述安装槽的内部设置有推板，两个所述液压伸缩杆的左端均与推板固定连接，所述处理箱的顶部贯穿设置有提拉板，所述提拉板的右侧位于通孔的左侧，所述提拉板的右侧与隔板接触，所述处理箱的内顶壁且位于隔板的右侧固定连接有第一铰接座，所述第一铰接座的内部铰接有引流板，所述引流板的右侧铰接有第二铰接座，所述第二铰接座的右侧与处理箱的内壁固定连接，所述处理箱的右侧且位于第二铰接座的下方连通有开口导管，所述隔板的右侧设置有曝气管，所述曝气管的底部连通有气体进管，所述曝气管的左右两侧分别与隔板和处理箱的内壁固定连接，所述处理箱的内底壁位于隔板的右侧均固定连接有两个加热块，所述水平板底部的左右两侧均固定连接有气缸，两个所述气缸的底端均与处理箱的内底壁固定连接。
优选的，所述推板为弹性板，且推板的正面与背面均与处理箱的内壁接触。
优选的，所述水平板的顶部开设有贯穿口，贯穿口的口径大于转杆的横截面直径，且贯穿口的开口面积小于托块的顶部面积，所述托块的顶部与水平板接触。
优选的，所述转杆上套设有密封圈，且密封圈的底部与水平板的顶部固定连接。
优选的，所述提拉板的右侧覆盖通孔，提拉板呈L形，且提拉板的顶端位于处理箱的顶部套设有防滑套。
优选的，两个所述气缸的最大伸长长度相同，且两个气缸的最大伸长长度均为三十公分。
优选的，所述开口导管与水平面的夹角呈六十度，所述引流板与水平面的夹角为三十度。
优选的，所述引流板的正面和背面均与处理箱的内壁接触。
优选的，所述处理箱底部的四角均固定安装有支撑架脚。
(三)有益效果
与现有技术相比，本发明提供了一种具有固液分离功能的高效环保型污水处理机构，具备以下有益效果：
1、该具有固液分离功能的高效环保型污水处理机构，通过污水进管，可以将污水注入处理箱的内部，开启驱动电机，可以带动传动轴转动，进而带动转杆转动，搅拌叶片可以将污水进行搅拌，轴承、竖直杆和分拨片构成的调节系统，可以更充分的将污水进行搅拌，搅拌完成后，静置一端时间，固液分层，吸附块可以吸附污水中的微小固体杂质，通过气缸的工作，可以将水平板上推，通过取出提拉板，上层清水可以通过分筛网筛分以后转移到隔板的右侧，通过液压伸缩杆的伸长，可以通过推板将固体杂质向左推，然后通过固体排出口排出，在处理作业的过程中固液的混合耗能小，处理效率高，节能环保。
2、该具有固液分离功能的高效环保型污水处理机构，通过加热块的正常工作，可以将第一步分离出来的水进行加热，曝气管的曝气可以加快水温的上升，水形成水蒸汽可以顶着引流板轻微的震动，便于水蒸汽在引流板上凝结后导流，最后由开口导管导出蒸发凝结后的水，在处理作业的过程中固液的混合耗能小，处理效率高，节能环保。
