申请日2018.02.07
公开(公告)日2019.03.08
IPC分类号C02F9/06; C02F1/461
摘要
本实用新型涉及一种废水电解处理装置，包括：依次连通的抽液组件、电解组件，以及与电解组件相连通的第一过滤支路;所述电解组件包括设有柱状腔体的电解池，柱状的固定件，设于固定件外周的管状第一电极体，固定于电解池腔体内壁的管状第二电极体，以及用于驱动固定件转动的电机;所述第二电极体套设于第一电极体的外周，且二者间隔式设置;所述第一过滤支路包括与腔体连通的絮凝沉淀池，与絮凝沉淀池连通的第一过滤器。第一电极体转动时会搅动电解池内的污水，以使得污水内的悬浮物不会粘附在电极体的表面，从而减少悬浮物对电场的影响，提高电解质量。
权利要求书
1.一种废水电解处理装置，其特征在于，包括：依次连通的抽液组件、电解组件，以及与电解组件相连通的第一过滤支路;所述电解组件包括设有柱状腔体的电解池，柱状的固定件，设于固定件外周的管状第一电极体，固定于电解池腔体内壁的管状第二电极体，以及用于驱动固定件转动的电机;所述第二电极体套设于第一电极体的外周，且二者间隔式设置;所述第一过滤支路包括与腔体连通的絮凝沉淀池，与絮凝沉淀池连通的第一过滤器;所述腔体由上至下依次包括与抽液组件连通的上腔、用于固定第一电极体的中腔、与第一过滤支路连通的下腔;
所述第一电极体为多个且多个所述第一电极体平行设置。
2.根据权利要求1所述的废水电解处理装置，其特征在于，所述废水电解处理装置还包括第二过滤支路;所述第二过滤支路包括与电解池下腔连通的第二过滤器。
3.根据权利要求2所述的废水电解处理装置，其特征在于，所述第一过滤器与絮凝沉淀池之间还设有第一过滤泵;所述第二过滤器与电解池之间还设有第二过滤泵。
4.根据权利要求1所述的废水电解处理装置，其特征在于，所述抽液组件为水泵。
5.根据权利要求1所述的废水电解处理装置，其特征在于，所述第一电极体的外周设有若干凸起结构。
说明书
一种废水电解处理装置
技术领域
本实用新型涉及电解处理装置，尤其涉及一种废水电解处理装置。
背景技术
目前国内污水处理方法很多，电解分离是其中的一种处理方式。现有的电解分离设备采用的结构为二个相对设置的电极板进行电解，反应速度慢，而污水中含有的成分比较复杂，一些颗粒物质很容易附着在电极板的表面，从而影响电解速度以及污水的电解程度。
实用新型内容
为了克服上述现有技术的不足之处，本实用新型的目的是提供一种废水电解处理装置。
本实用新型的技术方案是：
一种废水电解处理装置，包括：依次连通的抽液组件、电解组件，以及与电解组件相连通的第一过滤支路;所述电解组件包括设有柱状腔体的电解池，柱状的固定件，设于固定件外周的管状第一电极体，固定于电解池腔体内壁的管状第二电极体，以及用于驱动固定件转动的电机;所述第二电极体套设于第一电极体的外周，且二者间隔式设置;所述第一过滤支路包括与腔体连通的絮凝沉淀池，与絮凝沉淀池连通的第一过滤器;所述腔体由上至下依次包括与抽液组件连通的上腔、用于固定第一电极体的中腔、与第一过滤支路连通的下腔。
其进一步技术方案为：所述废水电解处理装置还包括第二过滤支路;所述第二过滤支路包括与电解池下腔连通的第二过滤器。
其进一步技术方案为：所述第一过滤器与絮凝沉淀池之间还设有第一过滤泵;所述第二过滤器与电解池之间还设有第二过滤泵。
其进一步技术方案为：所述抽液组件为水泵。
其进一步技术方案为：所述第一电极体的外周设有若干凸起结构。
本实用新型与现有技术相比的技术效果是：一种废水电解处理装置，电解池内固定有管状第二电极体，并通过电机驱动第一电极体转动，以使得第一电极体与第二电极体之间形成移动的电场，并且，第一电极体转动时会搅动电解池内的污水，以使得污水内的悬浮物不会粘附在电极体的表面，从而减少悬浮物对电场的影响，提高电解质量，在电解池的后面还设有絮凝沉淀池，通过絮凝沉淀池对电解后污水的COD处理，进一步降低处理水中悬浮物的量，最后处理水经过过滤器处理后就能达到排放或者再次使用的标准了。

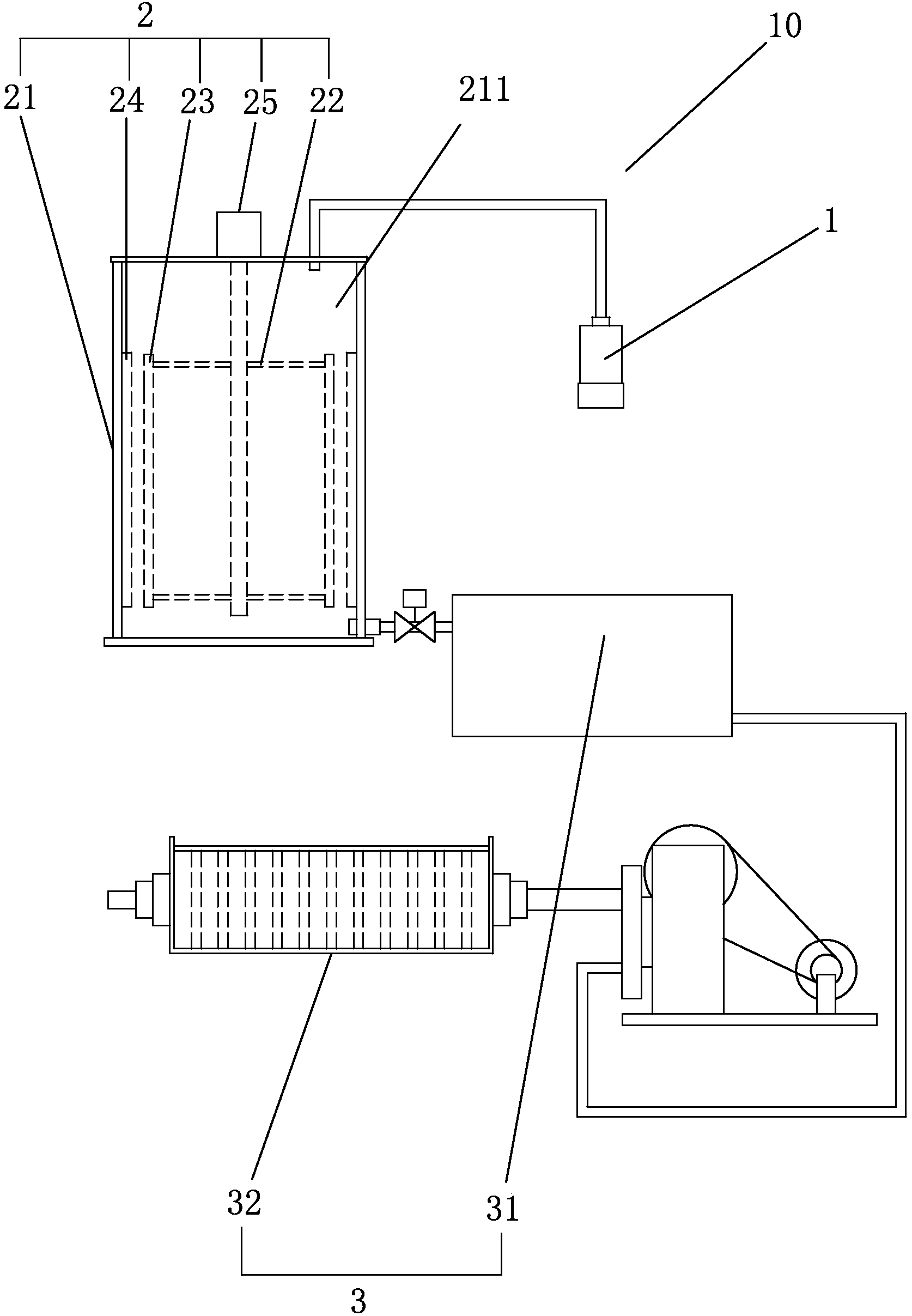

下面结合附图和具体实施例对本实用新型作进一步描述。
