申请日2018.07.18
公开(公告)日2019.03.12
IPC分类号C02F3/32; C02F3/30; C02F101/10; C02F101/16; C02F101/30
摘要

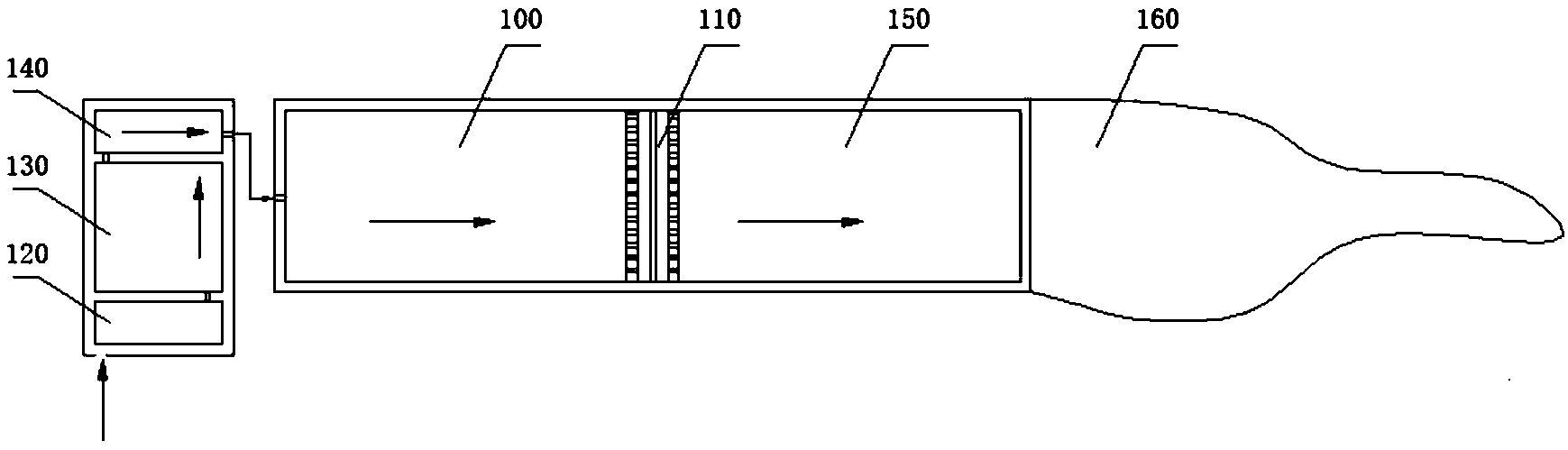

本实用新型公开了处理农村生活污水的生态治理系统，包括：水平潜流人工湿地;曝气池，其入水口与水平潜流人工湿地的出水口连通;垂直流人工湿地，其入水口与曝气池的出水口连通。本实用新型提供的组合型人工湿地形成了厌氧‑好养‑厌氧‑好养的不同区域，较传统单一的人工湿地提升了脱氮除磷及有机物消解能力，有效避免了易滋生蚊虫，散发臭味的问题。
权利要求书
1.处理农村生活污水的生态治理系统，其特征在于，包括：
水平潜流人工湿地;
曝气池，其入水口与水平潜流人工湿地的出水口连通;
垂直流人工湿地，其入水口与曝气池的出水口连通。
2.如权利要求1所述的处理农村生活污水的生态治理系统，其特征在于，还包括：
格栅池;
厌氧池或调节池，其入水口与格栅池的出水口连通;
集水池，其入水口与厌氧池或调节池的出水口连通，其出水口与水平潜流人工湿地的入水口连通。
3.如权利要求2所述的处理农村生活污水的生态治理系统，其特征在于，所述厌氧池包括：
池体，池体的入水口设置在池体的下部的侧壁上，池体的出水口设置在池体的上部的侧壁上;
上过滤板，其为环形，所述上过滤板的外圈与所述池体的内侧壁固定连接，池体的出水口设置在上过滤板的上方;
下过滤板，其设置在所述上过滤板的下方，所述下过滤板的竖直投影与所述上过滤板的竖直投影重合，所述下过滤板的外圈与所述池体的内侧壁固定连接，池体的入水口位于上过滤板和下过滤板之间，且靠近下过滤板;
弹性填料层，其设置在所述上过滤板和所述下过滤板之间，弹性填料的两端分别固定在上过滤板和下过滤板上。
4.如权利要求3所述的处理农村生活污水的生态治理系统，其特征在于，所述池体为长方体形，所述上过滤板和所述下过滤板均为方环形;
所述厌氧池还包括：
导向筒，其设置在所述下过滤板的下方，并位于所述池体内，所述导向筒上从上到下各处的水平截面均为方形，且导向筒的上部的水平截面从上到下尺寸逐渐减小，下部的水平截面从上到下尺寸不变，导向筒的内部中空，且顶部和底部均敞开，导向筒的顶部的水平截面的尺寸与所述池体的内部的水平截面的尺寸相同，导向筒的顶部与所述池体的内侧壁固定，且无缝连接，底部与所述池体的底部固定，且无缝连接;
淤泥储存桶，其为长方体形，淤泥储存桶位于导向筒的下部中，且与导向筒的下部的内侧壁相贴合，淤泥储存桶的顶部与所述导向筒的下部的顶部齐平或位于所述导向筒的下部的顶部的下方，所述上过滤板的内圈的尺寸大于所述淤泥储存桶的横截面的尺寸。
5.如权利要求4所述的处理农村生活污水的生态治理系统，其特征在于，所述导向筒的下部由弹性材料制成。
6.如权利要求4所述的处理农村生活污水的生态治理系统，其特征在于，所述厌氧池还包括：
隔板，其为内部中间，且顶部和底部均敞开的长方体形，所述隔板的外部的横截面的尺寸与所述上过滤板的内圈的尺寸相同，所述隔板的内部的横截面的尺寸大于所述淤泥储存桶的横截面的尺寸，所述隔板插设在所述上过滤板的内圈中，且隔板的底部与下过滤板齐平，顶部延伸至接触池体的顶部，隔板固定在上过滤板和下过滤板上。
7.如权利要求6所述的处理农村生活污水的生态治理系统，其特征在于，所述隔板上位于上过滤板和下过滤板之间的侧壁上间隔设置有多个开口。
8.如权利要求6所述的处理农村生活污水的生态治理系统，其特征在于，所述淤泥储存桶的顶部沿其周向方向间隔设置有多根连接杆，连接杆的一端与淤泥储存桶的顶部固定连接，另一端逐渐向上倾斜;
所述厌氧池还包括：
拉杆，其与所述淤泥储存桶同轴设置，拉杆的底部穿过所述池体的底部，并与各根连接杆的另一端固定连接，拉杆的顶部位于池体的外部。
说明书
处理农村生活污水的生态治理系统
技术领域
本实用新型涉及污水处理技术领域。更具体地说，本实用新型涉及处理农村生活污水的生态治理系统。
背景技术
按照湿地中的水流方式，人工湿地可以分为表面流湿地、水平潜流式人工湿地和垂直流人工湿地。表面流湿地具有投资少、操作简单、运行费用低等优点，但存在不能充分发挥填料和植物根系的作用、占地面积较大、水力负荷率较小，去污能力有限、易产生臭味和滋生蚊蝇等缺点。目前，表面流人工湿地已经广泛应用于处理、蓄积和净化暴雨径流，利用人工湿地控制面源污染，恢复和重建河流、湖泊湿地等各方面。与表面流人工湿地相比，水平流人工湿地的水力负荷和污染负荷大，对BOD、COD、SS、重金属等污染指标的去除效果好，且保温性能好、处理效果受气候影响小、卫生条件较好等优点，很少有恶臭和滋生蚊蝇现象，是目前国际上广泛应用的一种湿地处理系统。但由于氧气的传输能力有限，限制了脱氮效果。垂直流人工湿地兼有表面流湿地系统和潜流湿地系统的特性，具有较高的氧化能力和较强的硝化能力，脱氮除磷的效果要比水平潜流人工湿地好，但对有机物的去除能力不如水平潜流人工湿地系统，落干/淹水时间较长，控制相对复杂，易滋生蚊蝇。
实用新型内容
本实用新型的目的是提供处理农村生活污水的生态治理系统，采用水平潜流人工湿地去除部分污染物，同时可以避免产生的臭味影响周围环境，水平潜流人工湿地的出水进入垂直流人工湿地，利用垂直流人工湿地对氮磷去除效果好的特点强化对氮磷的去除，同时考虑到水平潜流人工湿地出水溶解氧较低，不利于在后续垂直流人工湿地的脱氮，故在水平潜流人工湿地与垂直流人工湿地之间增加跌水池自然曝气，以增加水中溶氧。组合型人工湿地形成了厌氧-好养-厌氧-好养的不同区域，较其他类型的人工湿地提升了脱氮除磷及有机物消解能力。
为了实现根据本实用新型的这些目的和其它优点，提供了处理农村生活污水的生态治理系统，包括：
水平潜流人工湿地;
曝气池，其入水口与水平潜流人工湿地的出水口连通;
垂直流人工湿地，其入水口与曝气池的出水口连通。
优选的是，所述的处理农村生活污水的生态治理系统中，还包括：
格栅池;
厌氧池或调节池，其入水口与格栅池的出水口连通;
集水池，其入水口与厌氧池或调节池的出水口连通，其出水口与水平潜流人工湿地的入水口连通。
优选的是，所述的处理农村生活污水的生态治理系统中，所述厌氧池包括：
池体，池体的入水口设置在池体的下部的侧壁上，池体的出水口设置在池体的上部的侧壁上;
上过滤板，其为环形，所述上过滤板的外圈与所述池体的内侧壁固定连接，池体的出水口设置在上过滤板的上方;
下过滤板，其设置在所述上过滤板的下方，所述下过滤板的竖直投影与所述上过滤板的竖直投影重合，所述下过滤板的外圈与所述池体的内侧壁固定连接，池体的入水口位于上过滤板和下过滤板之间，且靠近下过滤板;
弹性填料层，其设置在所述上过滤板和所述下过滤板之间，弹性填料的两端分别固定在上过滤板和下过滤板上。
优选的是，所述的处理农村生活污水的生态治理系统中，所述池体为长方体形，所述上过滤板和所述下过滤板均为方环形;
所述厌氧池还包括：
导向筒，其设置在所述下过滤板的下方，并位于所述池体内，所述导向筒上从上到下各处的水平截面均为方形，且导向筒的上部的水平截面从上到下尺寸逐渐减小，下部的水平截面从上到下尺寸不变，导向筒的内部中空，且顶部和底部均敞开，导向筒的顶部的水平截面的尺寸与所述池体的内部的水平截面的尺寸相同，导向筒的顶部与所述池体的内侧壁固定，且无缝连接，底部与所述池体的底部固定，且无缝连接;
淤泥储存桶，其为长方体形，淤泥储存桶位于导向筒的下部中，且与导向筒的下部的内侧壁相贴合，淤泥储存桶的顶部与所述导向筒的下部的顶部齐平或位于所述导向筒的下部的顶部的下方，所述上过滤板的内圈的尺寸大于所述淤泥储存桶的横截面的尺寸。
优选的是，所述的处理农村生活污水的生态治理系统中，所述导向筒的下部由弹性材料制成。
优选的是，所述的处理农村生活污水的生态治理系统中，所述厌氧池还包括：
隔板，其为内部中间，且顶部和底部均敞开的长方体形，所述隔板的外部的横截面的尺寸与所述上过滤板的内圈的尺寸相同，所述隔板的内部的横截面的尺寸大于所述淤泥储存桶的横截面的尺寸，所述隔板插设在所述上过滤板的内圈中，且隔板的底部与下过滤板齐平，顶部延伸至接触池体的顶部，隔板固定在上过滤板和下过滤板上。
优选的是，所述的处理农村生活污水的生态治理系统中，所述隔板上位于上过滤板和下过滤板之间的侧壁上间隔设置有多个开口。
优选的是，所述的处理农村生活污水的生态治理系统中，所述淤泥储存桶的顶部沿其周向方向间隔设置有多根连接杆，连接杆的一端与淤泥储存桶的顶部固定连接，另一端逐渐向上倾斜;
所述厌氧池还包括：
拉杆，其与所述淤泥储存桶同轴设置，拉杆的底部穿过所述池体的底部，并与各根连接杆的另一端固定连接，拉杆的顶部位于池体的外部。
本实用新型至少包括以下有益效果：
1、污水经预处理后首先通过水平潜流人工湿地处理，避免了其他类型的人工湿地易滋生蚊虫，散发臭味的问题。
2、组合型人工湿地系统前段设置有物理+生物组成的预处理系统，降低了污水中的悬浮物和污染物，可减轻湿地系统的处理负荷，避免湿地堵塞。
3、组合型人工湿地形成了厌氧-好养-厌氧-好养的不同区域，较传统单一的人工湿地提升了脱氮除磷及有机物消解能力。
4、垂直流人工湿地的出水进入生态景观池，通过设置生态景观池，可进一步去除污染物，同时储存处理后的污水有利于污水再利用，避免了传统污水处理技术只处理污水的单一功能，同时也有较好的景观效果。
5、在厌氧池中安装弹性填料，增加微生物附着基质，不仅可去除大部分漂浮物和悬浮物，同时对污水中有机物、氮磷等营养盐具有一定的降解能力，可减轻后续人工湿地系统的污染负荷，避免湿地堵塞，延长系统的寿命。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
